AEG Protect B Pro 1400VA 900W

1400 VA

1260 W

Nennanschlussspannung 220 Vac / 230 Vac / 240 Vac

Spannungsbereich ohne Batteriebetrieb 182 Vac bis 280 Vac

Frequenz (automatische Erkennung) 50 Hz / 60 Hz ± 5Hz

Stromaufnahme bei Volllast (max.) 7,3 A

Nennausgangsspannung / AVR-Technik 220 Vac / 230 Vac (Voreinstellung) / 240 Vac ± 10% (± 3% freilaufend)

Frequenz im Batteriebetrieb 50 Hz / 60 Hz ± 1Hz

Ausgangsnennstrom (bei 230Vac): 6,1A

Umschaltzeit bei Netzausfall 2-6 ms (typisch), 8 ms max.

Spannungskurvenform rein sinusförmig

Überlastfähigkeit (VI Betrieb)) < 120% für 5min. / 120-150% für 10s / >150% für 1s

Überlastfähigkeit (Batteriebetrieb) < 110% für 1min. / 110-150% für 10s / 150-200% für 500ms

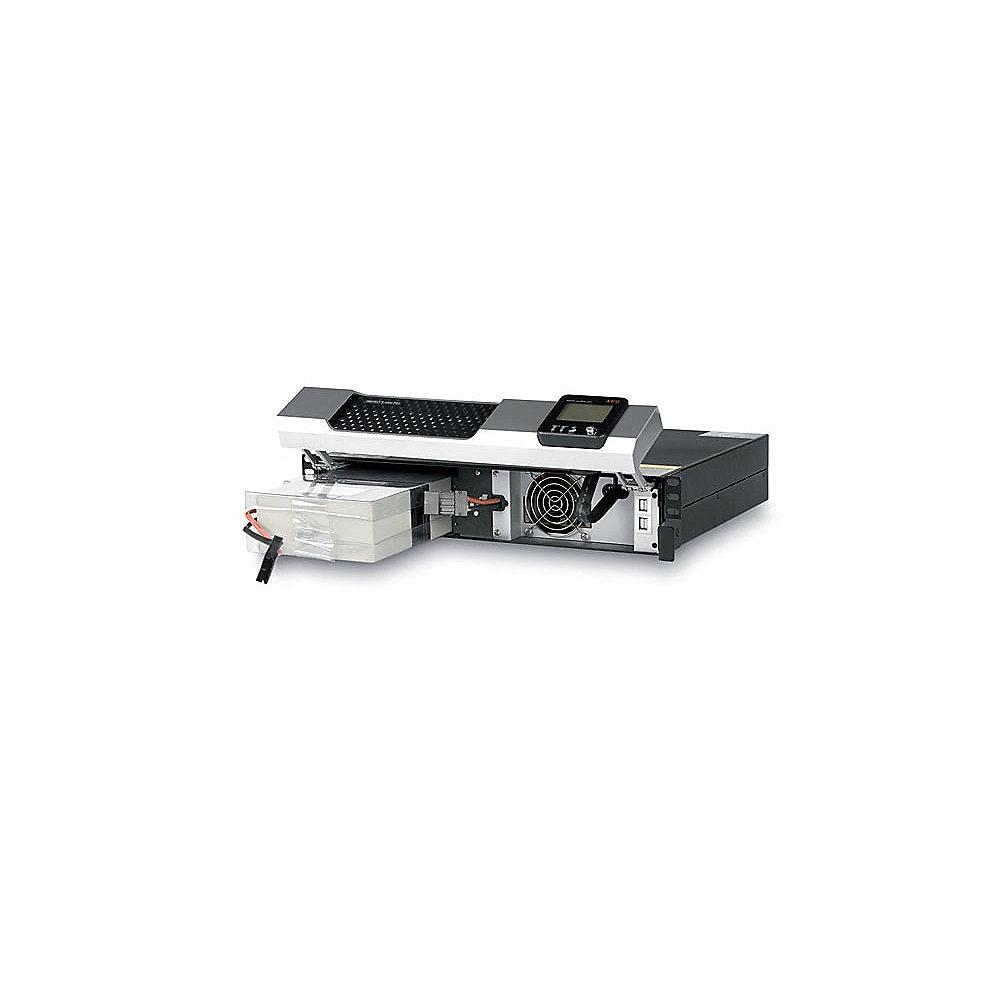

Typ: verschlossen, wartungsfrei (Markenfabrikat), hot-swappable

integriert: ja

Nenngleichspannung (Zwischenkreis): 18 Vdc

Batteriemanagement:

temperaturkompensiert mit Ãœberlade- und Tiefentladeschutz

autom. Batterietest; Erkennung von Batterieerweiterungen

Überbrückungszeit in Min. (Voll-/Halblast, cos phi=0,9ind.): 5/13

Wiederaufladezeit (auf 90% der Nennkapazität) 6h

Bedienschnittstelle LCD Display mit digitaler Anzeige von anwenderrelevanten Messwerten

Schnittstelle

RS232 & USB (mit Statusmeldungen und Messwerten), zusätzlich parallel nutzbarer Kommunikationsslot

(SNMP / Relaiskarte); Eingangskontakt zur Notabschaltung

Shutdown-Software (auf CD) 5er Netzwerklizenz im Lieferumfang für alle gängigen Betriebssysteme (u.a. Windows, Linux, Mac)

Alarmmeldungen (akustisch/ optisch)

3 LED Indikatoren mit Ampeldarstellung für Betriebszustand, detaillierte Indikation über LCD Display

(Netzausfall, Überlast, Batterie entladen, Batterie ersetzen, Lüfterstörung)

Wirkungsgrad (im ECO Modus) > 97%

(im gesamten AVR Bereich) > 90 %

Eigengeräusch in 1m Abstand (max.) ≤ 45 dB (A)

dto. im ECO Modus und bei max. 70% Last ≤ 40 dB (A)

Betriebstemperaturbereich 0° bis +40°C

Lagertemperaturbereich -20° bis +50°C

EMV Konformität EN 62040-2 Klasse C1, EN 61000-3-2, EN 61000-3-3

Produktsicherheit EN 62040-1

Überspannungsschutz für Datenleitungen RJ11 (Telefon, Fax, Modem) / RJ45 (Ethernet 10MBit/s / 100MBit/s)

Luftfeuchtigkeit 0 - 90% (ohne Betauung)

Aufstellhöhe / Transport Betrieb bis 1000m bei Nennleistung / Luftfracht bis 10600m

Netzeingang IEC 320 C14

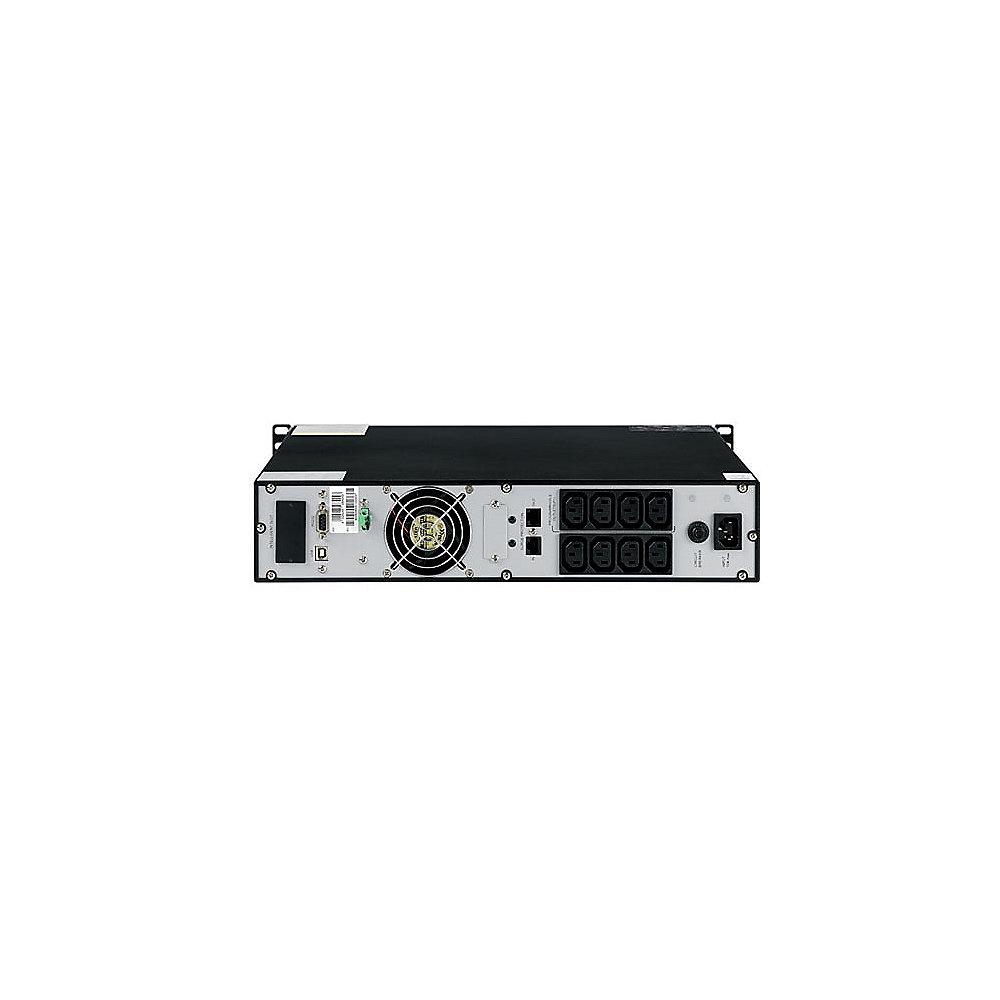

Verbraucherabgänge / davon programmierbar 8 / 4

über Steckverbindungen 8 x IEC320 C13

Gehäusefarbe schwarzes Metallgehäuse / silberne Front

Abmessungen ca. B x H x T [mm] 482 (19“) x 88 (2 HE) x 520

(Netto)Gewicht ca. [kg] 22

Lieferumfang:

Netzanschlussleitung (1 x EU, 1 x UK), 2 Geräteanschlussleitungen, 2 x Befestigungswinkel, 2 x Standfüße,

1 x Management-Software „CompuWatch (CD), 5 Netzwerklizenzen, RS232 & USB Kabel, gedruckte Betriebsanleitung

Die Abbildung stimmt nicht mit dem Original überein. Es handelt sich um eine 1400VA Version.
