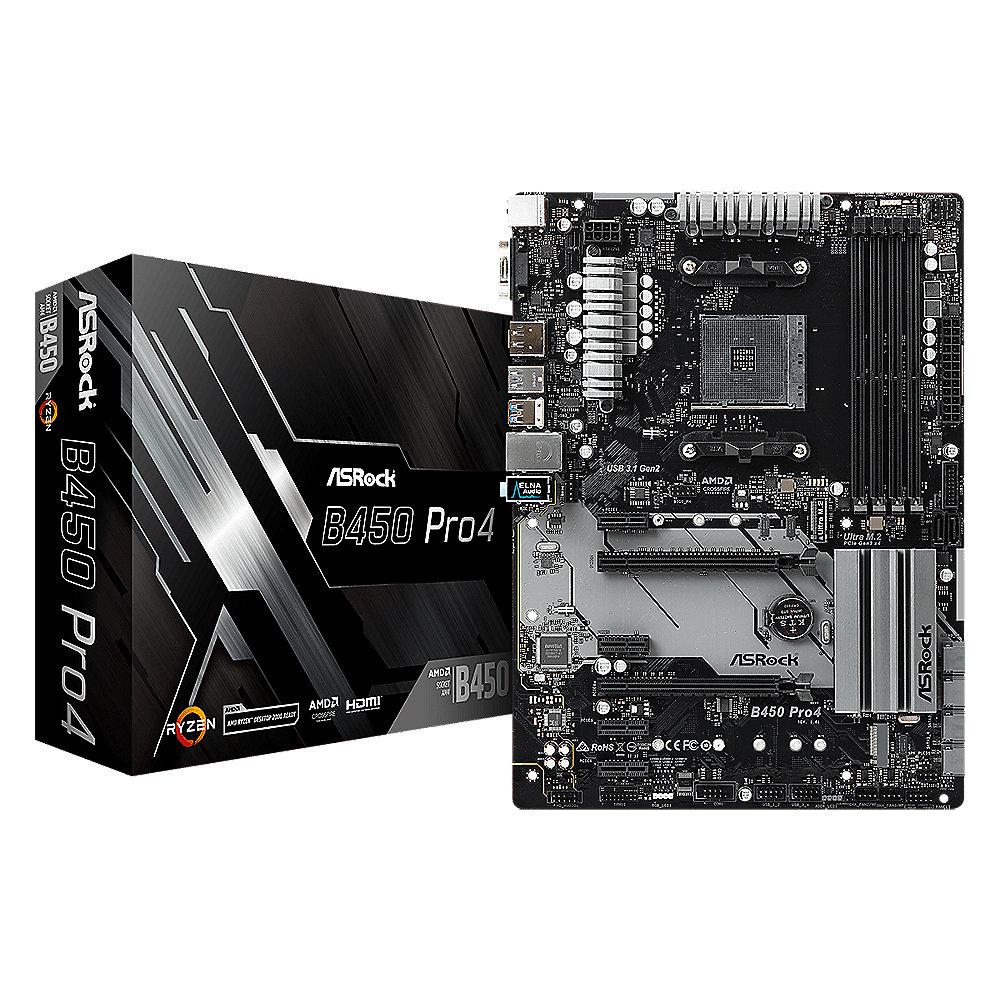

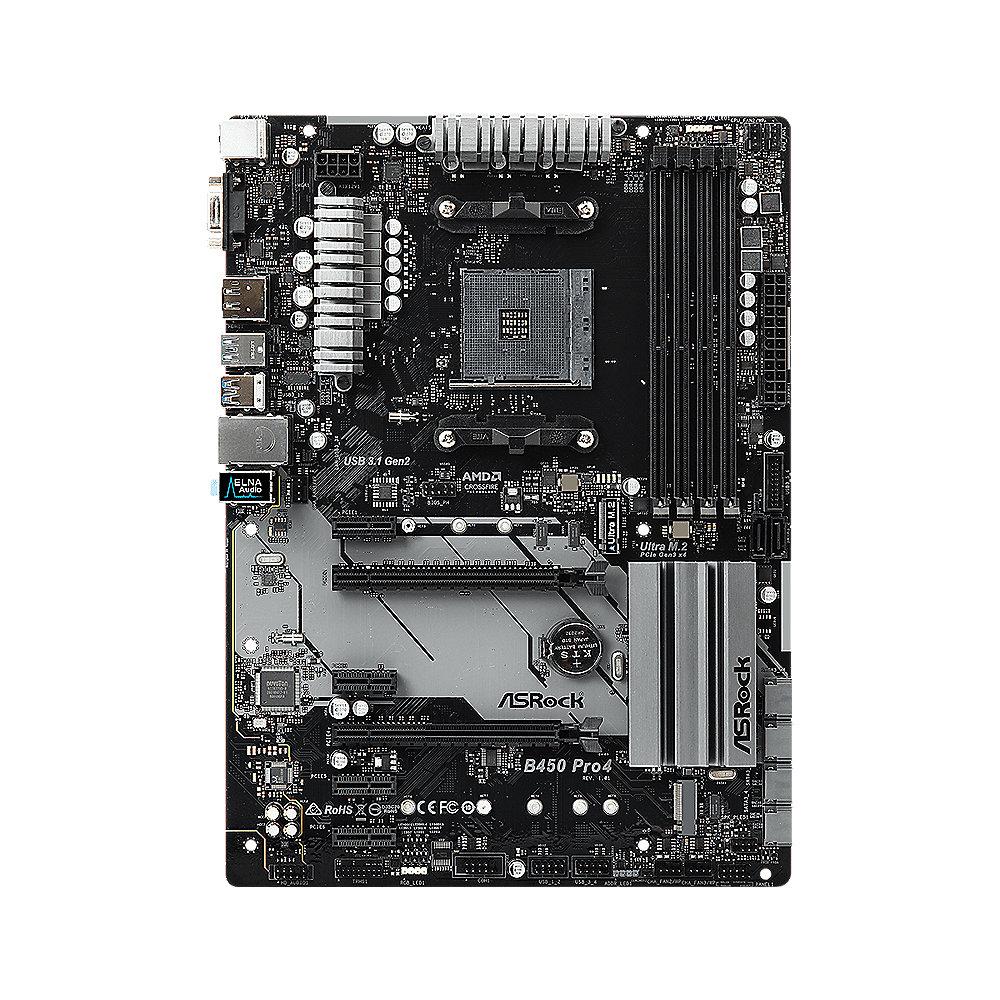

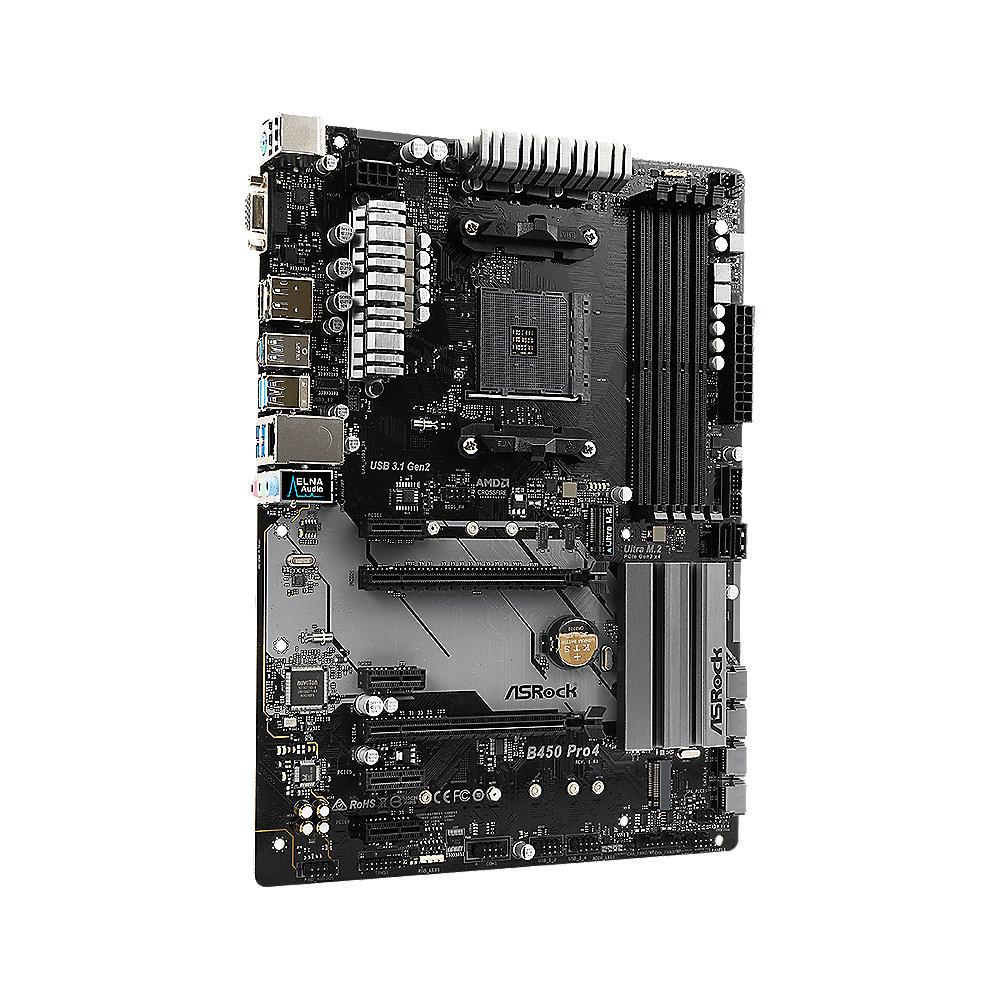

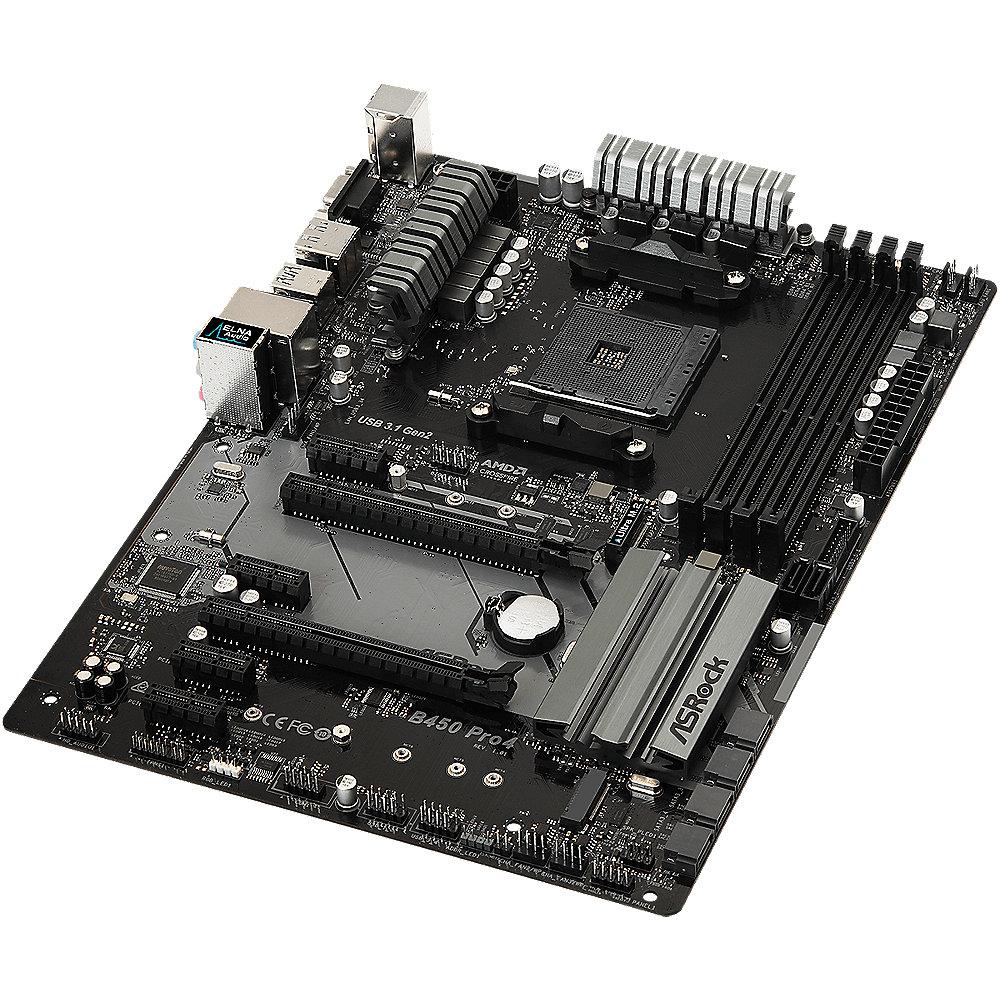

ASRock B450 Pro4 AM4 ATX Mainboard

Benutzerhandbuch und Bedienungsanleitung im PDF-Format herunterladen
Bewertung: 0 von 5 - 0% der Befragten würden das einem Freund empfehlen.
Bewertung: 0.0 von 5

Bedienungsanleitung für ASRock B450 Pro4 AM4 ATX Mainboard M.2/DP/HDMI/VGA/USB3.1(Gen2)

Klicken Sie um das Bild zu vergrößern
ASRock B450 Pro4 AM4 ATX Mainboard M.2/DP/HDMI/VGA/USB3.1(Gen2) Inhalt der Anleitung für ASRock B450 Pro4 AM4 ATX Mainboard M.2/DP/HDMI/VGA/USB3.1(Gen2)
  • Produktkategorie: Mainboards ASRock
  • Marke: ASRock
  • Beschreibung und Inhalt der Verpackung
  • Technische Informationen und Grundeinstellung
  • Häufig gestellte Fragen – FAQ
  • Problemlösungen (kann nicht eingeschaltet werden, reagiert nicht, fehlerhafte Meldung, was zu tun ist, wenn...)
  • Autorisierter Service ASRock Mainboards

ASRock B450 Pro4 AM4 ATX Mainboard M.2/DP/HDMI/VGA/USB3.1(Gen2) ASRock B450 Pro4 AM4 ATX Mainboard M.2/DP/HDMI/VGA/USB3.1(Gen2) ASRock B450 Pro4 AM4 ATX Mainboard M.2/DP/HDMI/VGA/USB3.1(Gen2) ASRock B450 Pro4 AM4 ATX Mainboard M.2/DP/HDMI/VGA/USB3.1(Gen2) ASRock B450 Pro4 AM4 ATX Mainboard M.2/DP/HDMI/VGA/USB3.1(Gen2) ASRock B450 Pro4 AM4 ATX Mainboard M.2/DP/HDMI/VGA/USB3.1(Gen2) ASRock B450 Pro4 AM4 ATX Mainboard M.2/DP/HDMI/VGA/USB3.1(Gen2) ASRock B450 Pro4 AM4 ATX Mainboard M.2/DP/HDMI/VGA/USB3.1(Gen2) ASRock B450 Pro4 AM4 ATX Mainboard M.2/DP/HDMI/VGA/USB3.1(Gen2)
Die Bedienungsanleitung zu ASRock B450 Pro4 AM4 ATX Mainboard M.2/DP/HDMI/VGA/USB3.1(Gen2) enthält die grundlegenden Anweisungen, die bei der Installierung und beim Betrieb zu respektieren sind. Lesen Sie diese Anleitung vor der Inbetriebsetzung sorgfältig durch! Befolgen sie alle Sicherheitsanweisungen und Warmhinweise und richten Sie sich nach den angeführten Empfehlungen. Die Anleitung bildet einen untrennbaren Bestandteil des ASRock Produkts und sollte bei dessen Verkauf oder Ortswechsel gemeinsam mit dem Produkt übergeben werden. Die Einhaltung dieser Gebrauchsanleitung stellt eine unabdingbare Voraussetzung dar für den Schutz der Gesundheit von Personen und für die Anerkennung der Haftung des Herstellers für etwaige Mängel des Produkts innerhalb der Garantiefrist. Laden sie ich die offizielle ASRock-Anleitung herunter, in der Sie die Anweisungen zu Installierung, Benutzung, Wartung und Service Ihres Produkts finden.

Und vergessen sie nicht: Durch eine unsachgemäße Handhabung des ASRock Produkts verkürzt Sie dessen Lebensdauer erheblich!


Produktbeschreibung:

Volle AMD-Power

AM4-Sockel für AMD-Ryzen-Prozessoren der 2. Generation / Ryzen mit Radeon-Vega-Grafik / Ryzen der 1. Generation / A-Serien / Athlon X4 Prozessoren der 7. Generation.Der leistungsstarke Ryzen-Prozessor unterstützt bis zu acht Kerne und baut auf der innovativen Zen-Core-Architektur auf. Die 7. Generation der APUs der A-Serie kann mit integrierten AMD-Grafikkarten der Radeon-R-Serie genutzt werden. Unterstützt werden AM4-Sockel-Prozessoren von AMD mit 2-Kanal-DDR4-Speicher, nativem 5Gbit/s USB 3.1 Gen 1 und 16 PCI-Express®-3.0/2.0-Lanes für eine meisterhafte Performance.

AMD-B450-Chipsatz

Der AMD® B450-Chipsatz bietet außergewöhnliches Übertaktungspotential für die AMD-Sockel-AM4-Ryzen-Prozessoren, die 7. Generation der A-Serien-APUs und Athlon-CPUs. Der Chipsatz ist optimiert für verschiedenste GPU-Konfigurationen wie NVDIA SLI und AMD CrossFireX. Zusätzlich sind zwei USB-3.1-Schnittstellen mit 10Gbit/s und sechs SATA-Schnittstellen mit 6Gbit/s vorhanden, die eine extrem schnelle Datenübertragung ermöglichen.

Features:

  • AMD AM4 Socket

  • Supports DDR4 3200 (OC)

  • 2 PCIe 3.0 x16, 4 PCIe 2.0 x1

  • AMD Quad CrossFireX™

  • Graphics Output: HDMI, Display Port, D-Sub

  • 7.1 CH HD Audio (Realtek ALC892 Audio Codec), ELNA Audio Caps

  • 6 SATA3, 1 Ultra M.2 (PCIe Gen3 x4), 1 M.2 (PCIe Gen3 x2 & SATA3)

  • 2 USB 3.1 Gen2 (Rear Type A C)

  • 6 USB 3.1 (2 Front, 4 Rear)

  • Realtek Gigabit LAN



Hochladen einer Anleitung:

Besitzen Sie eine Bedienungsanleitung für ASRock B450 Pro4 AM4 ATX Mainboard M.2/DP/HDMI/VGA/USB3.1(Gen2) in elektronischer Form? Schicken Sie sie uns bitte und helfen Sie, unsere Handbuch-Bibliothek auszubauen. Vielen Dank auch im Namen der übrigen Benutzer.

Für die Hochladen der Anleitung muss überprüft werden, dass Sie kein Roboter sind. Danach erscheint der Schaltfläche "Link Speichern" oder "Hochladen der Datei".
PDF Bedienungsanleitung hochladen DOC Bedienungsanleitung hochladen
Hier geben sie den Link ein zur Bedienung dieses Produkts:





ODER

Hier geben Sie die Datei ein mit der Anleitung zur Bedienung dieses Produkts:
(60MB max; Erlaubte Formate: pdf, docx, jpg)

0%

Technische Parameter:

ASRock B450 Pro4 AM4 ATX Mainboard M.2/DP/HDMI/VGA/USB3.1(Gen2)

Formfaktor/CPU

ATX Mainboard mit Sockel AMD AM4 AMD AM4 Socket Ryzen Series CPUs (Summit Ridge, Raven Ridge and Pinnacle Ridge)

Chipsatz

AMD 450

Arbeitsspeicher

64 GB maximaler Arbeitsspeicher DDR4-2133/2400/2667/2933 bis 3200+(OC)

4x RAM-Slots (Steckplätze für Arbeitsspeicher)

unterstützt ECC: nein

unterstützt XMP:

Speicherkanäle: Dual Channel

Graphik

Integrated AMD Radeon™ Vega Series Graphics in Ryzen Series APU*

Unterstützt HDMI mit max. Auflösung bis 4K/2K (4096x2160) bei 24Hz / (3840x2160) bei 30Hz

Unterstützt DP mit max. Auflösung bis 4K x 2K (4096x2160) bei 60Hz

Unterstützt VGA mit max. Auflösung bis 1920x1200 bei 60Hz

Steckplätze

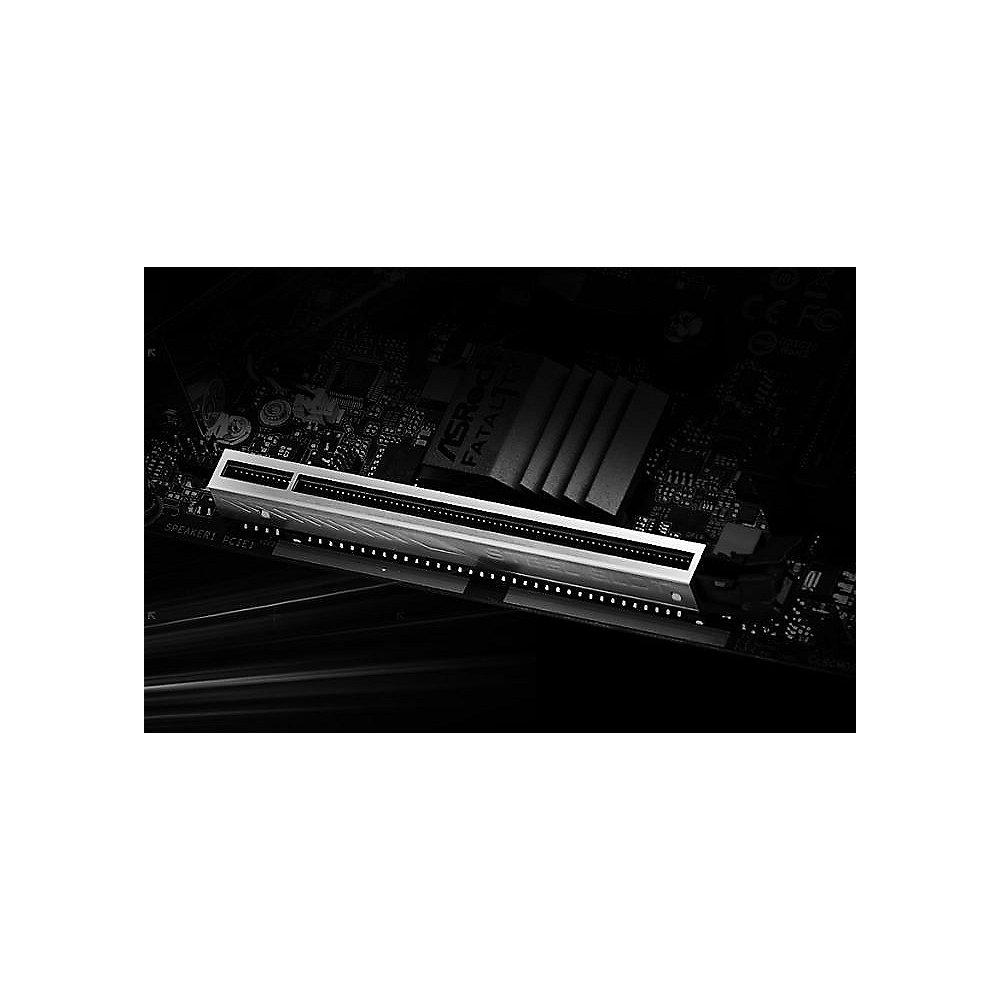

2x PCIe 3.0x16, 4x PCIe 2.0x1

Anschlüsse

Interne Anschlüsse:

1 x COM Port Header

1 x TPM Header

1 x Power LED and Speaker Header

1 x RGB LED Header

1 x Addressable LED Header

1 x AMD Fan LED Header

1 x CPU Fan Connector (4-pin)

1 x CPU/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)

3 x Chassis/Water Pump Fan Connectors (4-pin) (Smart Fan Speed Control)

1 x 24 pin ATX Power Connector

1 x 8 pin 12V Power Connector

1 x Front Panel Audio Connector

2 x USB 2.0 Headers (Support 4 USB 2.0 ports) (Supports ESD Protection)

1 x USB 3.1 Gen1 Header (Supports 2 USB 3.1 Gen1 ports) (Supports ESD Protection)

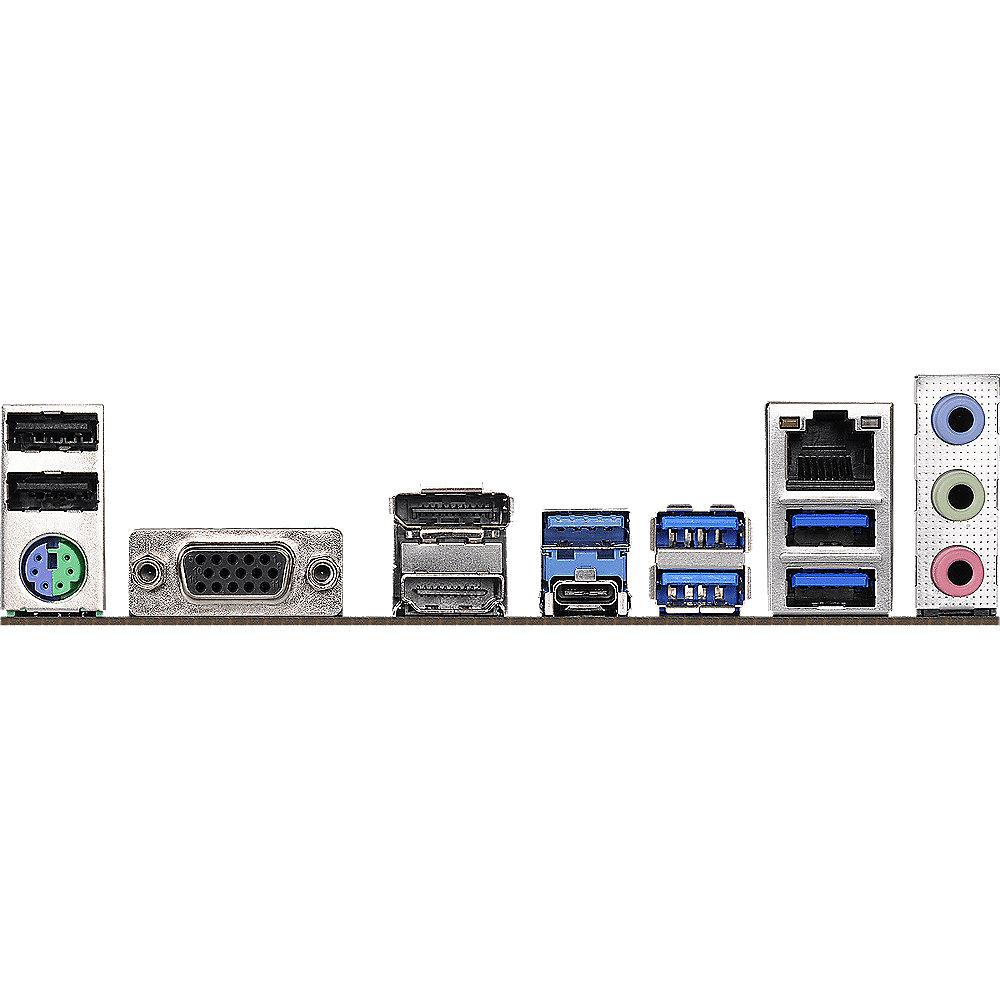

Externe Anschlüsse:

1 x PS/2 Mouse/Keyboard Port

1 x D-Sub Port

1 x HDMI Port

1 x DisplayPort 1.2

2 x USB 2.0 Ports (Supports ESD Protection)

1 x USB 3.1 Gen2 Type-A Port (10 Gb/s) (Supports ESD Protection)

1 x USB 3.1 Gen2 Type-C Port (10 Gb/s) (Supports ESD Protection)

4 x USB 3.1 Gen1 Ports (Supports ESD Protection)

1 x RJ-45 LAN Port with LED (ACT/LINK LED and SPEED LED)

HD Audio Jacks: Line in / Front Speaker / Microphone

Netzwerk/ Kommunikation

1x Gigabit-LAN, GigaLAN Intel® I211AT

Sound

Realtek ALC892, 8-Kanal Audio

Unterstützte Betriebssysteme

Microsoft® Windows® 10 64-bit

Besonderheiten

Quad CrossFireX Quad Sli

Lieferumfang

Quick Installation Guide, Support CD, I/O Shield

2 x SATA Data Cables

2 x Screws for M.2 Sockets

Garantie

3 Jahre Herstellergarantie
