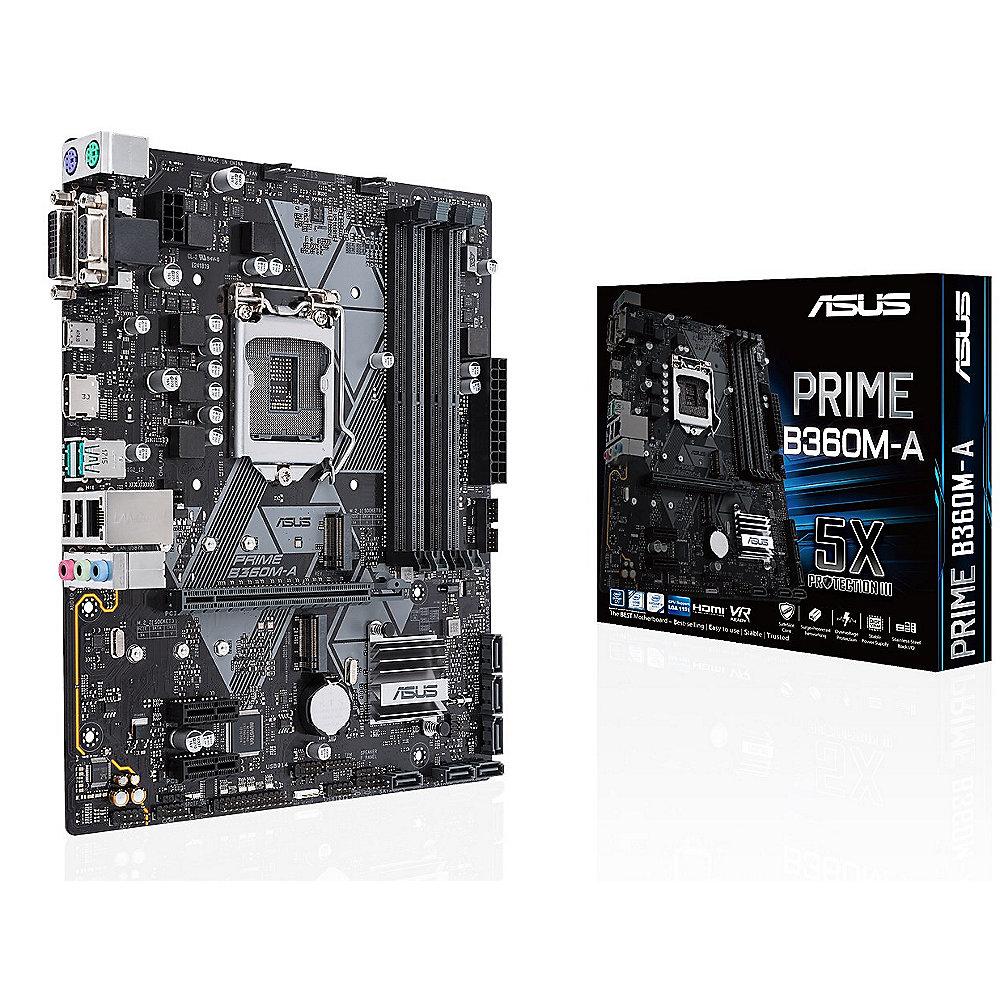

ASUS Prime B360M-A mATX Mainboard 1151

Benutzerhandbuch und Bedienungsanleitung im PDF-Format herunterladen
Bewertung: 0 von 5 - 0% der Befragten würden das einem Freund empfehlen.
Bewertung: 0.0 von 5

Bedienungsanleitung für ASUS Prime B360M-A mATX Mainboard 1151 HDMI/DVI/VGA/M.2/USB3.1

Klicken Sie um das Bild zu vergrößern
ASUS Prime B360M-A mATX Mainboard 1151 HDMI/DVI/VGA/M.2/USB3.1 Inhalt der Anleitung für ASUS Prime B360M-A mATX Mainboard 1151 HDMI/DVI/VGA/M.2/USB3.1
  • Produktkategorie: Mainboards ASUS
  • Marke: ASUS
  • Beschreibung und Inhalt der Verpackung
  • Technische Informationen und Grundeinstellung
  • Häufig gestellte Fragen – FAQ
  • Problemlösungen (kann nicht eingeschaltet werden, reagiert nicht, fehlerhafte Meldung, was zu tun ist, wenn...)
  • Autorisierter Service ASUS Mainboards

ASUS Prime B360M-A mATX Mainboard 1151 HDMI/DVI/VGA/M.2/USB3.1 ASUS Prime B360M-A mATX Mainboard 1151 HDMI/DVI/VGA/M.2/USB3.1 ASUS Prime B360M-A mATX Mainboard 1151 HDMI/DVI/VGA/M.2/USB3.1 ASUS Prime B360M-A mATX Mainboard 1151 HDMI/DVI/VGA/M.2/USB3.1 ASUS Prime B360M-A mATX Mainboard 1151 HDMI/DVI/VGA/M.2/USB3.1 ASUS Prime B360M-A mATX Mainboard 1151 HDMI/DVI/VGA/M.2/USB3.1 ASUS Prime B360M-A mATX Mainboard 1151 HDMI/DVI/VGA/M.2/USB3.1 ASUS Prime B360M-A mATX Mainboard 1151 HDMI/DVI/VGA/M.2/USB3.1 ASUS Prime B360M-A mATX Mainboard 1151 HDMI/DVI/VGA/M.2/USB3.1
Die Bedienungsanleitung zu ASUS Prime B360M-A mATX Mainboard 1151 HDMI/DVI/VGA/M.2/USB3.1 enthält die grundlegenden Anweisungen, die bei der Installierung und beim Betrieb zu respektieren sind. Lesen Sie diese Anleitung vor der Inbetriebsetzung sorgfältig durch! Befolgen sie alle Sicherheitsanweisungen und Warmhinweise und richten Sie sich nach den angeführten Empfehlungen. Die Anleitung bildet einen untrennbaren Bestandteil des ASUS Produkts und sollte bei dessen Verkauf oder Ortswechsel gemeinsam mit dem Produkt übergeben werden. Die Einhaltung dieser Gebrauchsanleitung stellt eine unabdingbare Voraussetzung dar für den Schutz der Gesundheit von Personen und für die Anerkennung der Haftung des Herstellers für etwaige Mängel des Produkts innerhalb der Garantiefrist. Laden sie ich die offizielle ASUS-Anleitung herunter, in der Sie die Anweisungen zu Installierung, Benutzung, Wartung und Service Ihres Produkts finden.

Und vergessen sie nicht: Durch eine unsachgemäße Handhabung des ASUS Produkts verkürzt Sie dessen Lebensdauer erheblich!



Produktbeschreibung:

Intel LGA-1151 mATX-Mainboard mit LED-Beleuchtung, DDR4 2666MHz, M.2-Unterstützung, HDMI, Intel-Optane-Speicherunterstützung, SATA 6Gbit/s und USB 3.1 Gen 2

Features:

  • ASUS OptiMem: Die sorgfältige Anordnung der Leiterbahnen und Kontakte bewahrt die Signalintegrität und verbessert die Speicherstabilität

  • Fan Xpert 2 : Flexible Steuerung für eine ultimative Kühlung und einen extrem leisen Betrieb, inklusive Temperaturerkennung für die Grafikkarte

  • 5X Protection III: Mehrfacher Hardware-Schutz für eine umfassende Sicherheit

  • Ultraschnelle Konnektivität: Überragende Flexibilität mit USB 3.1 Gen 2, Intel-Optane-Speicherunterstützung und M.2-Steckplatz für blitzschnelle Datenübertragungen

Die ASUS-Prime-300er-Serien-Mainboards bilden die stabile Grundlage für Dein erstes Selbstbau-System und bieten gleichzeitig genug Möglichkeiten, um mit Deinen Ansprüchen zu wachsen. Wir haben all die guten Funktionen, die in den Intel®-Core™-Prozessoren der aktuellen 8. Generation enthalten sind, mit der wichtigsten Technik und dem grundlegenden Design von ASUS kombiniert, damit Du von branchenführenden Technologien profitieren kannst – darunter die automatisierte Systemoptimierung, eine umfangreiche Kühlungssteuerung und hochwertiger Onboard-Sound. Mit einem ASUS-Prime-300er-Serien-Mainboard wird der PC-Zusammenbau unkompliziert und kostengünstig – eine intelligente Wahl.

Verbesserte DDR4-Stabilität

ASUS OptiMem bewahrt die Integrität des Speichersignals, indem es die Leiterbahnen und Durchkontaktierungen auf die optimale PCB-Schicht führt. Unser T-Topologie-Layout sorgt zusätzlich für eine zeitlich abgestimmte Signalübertragung, indem die Leiterbahnlänge zwischen den Speicherplätzen gleichmäßig angepasst wird. Dank dieser Verbesserungen unterstützen die TUF-Gaming-Mainboards eine große Auswahl an Dual- und Quad-DIMM-Speicherkits. Gleichzeitig bieten sie Deinem System die benötigte Stabilität, um mit jeder Art von Belastung fertig zu werden - egal ob Du spielst oder anspruchsvolle Anwendungen ausführst.

Q-Fan Control

bietet entweder die Möglichkeit, die Lüfterdrehzahl manuell zu konfigurieren oder eines der voreingestellten Lüfterprofile zu verwenden. Hier stehen die Modi Standard, Silent, Turbo oder Full Speed zur Auswahl. Zusätzlich gibt es eine Funktion zur automatischen Umschaltung auf volle Drehzahl, wenn die Temperatur 75°C erreicht.

Suchfunktion

Wenn Du bereit bist, tiefer einzutauchen, ermöglicht der erweiterte Modus die volle Kontrolle über alle Funktionen des Mainboards – mit einer integrierten Suchfunktion, um die gewünschte Einstellung im Handumdrehen zu finden.

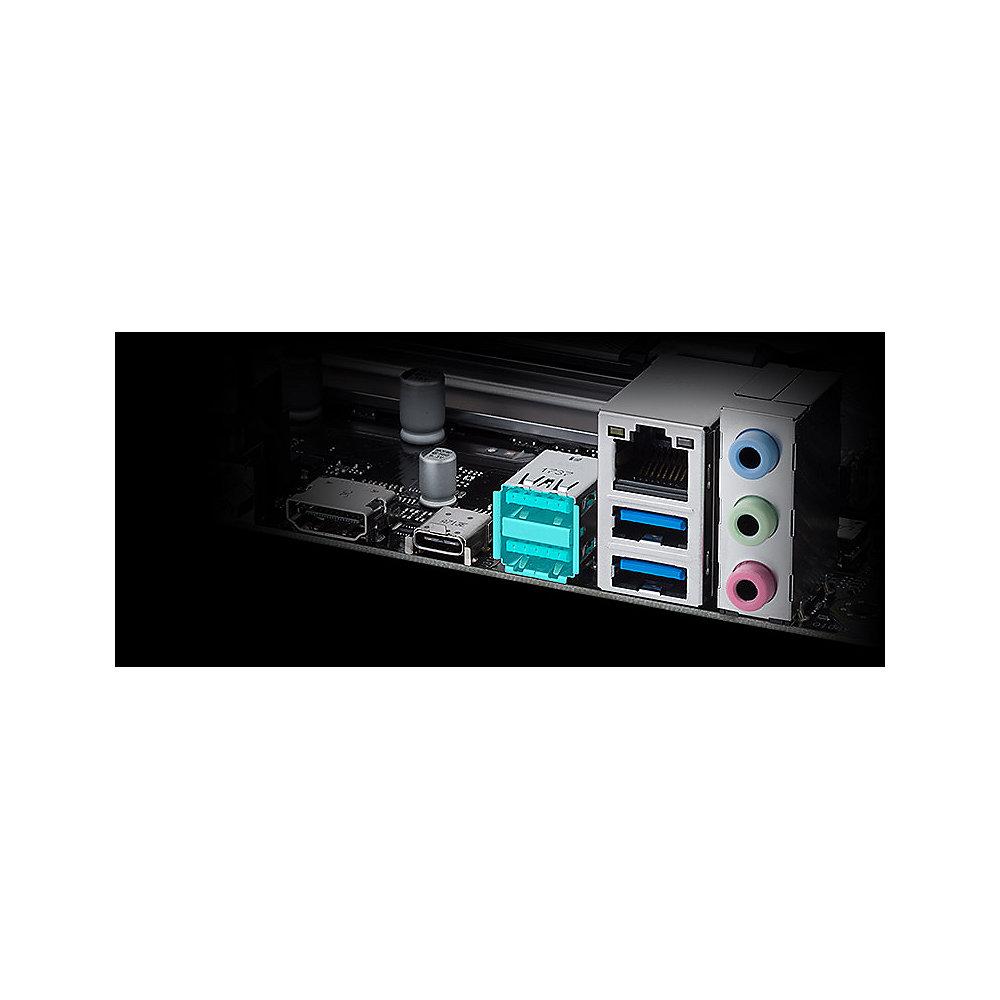

USB 3.1 Gen 2 Typ-A - Ultimative Geschwindigkeit von 10Gbit/s mit den integrierten USB 3.1 Gen 2-Anschlüssen

Mit dem abwärtskompatiblen USB 3.1 Gen 2 Typ-A bietet das Mainboard ein Maximum an Flexibilität und blitzschnelle Datenübertragungsraten von bis zu 10Gbits/s – zweimal so schnell wie USB 3.1 Gen 1!

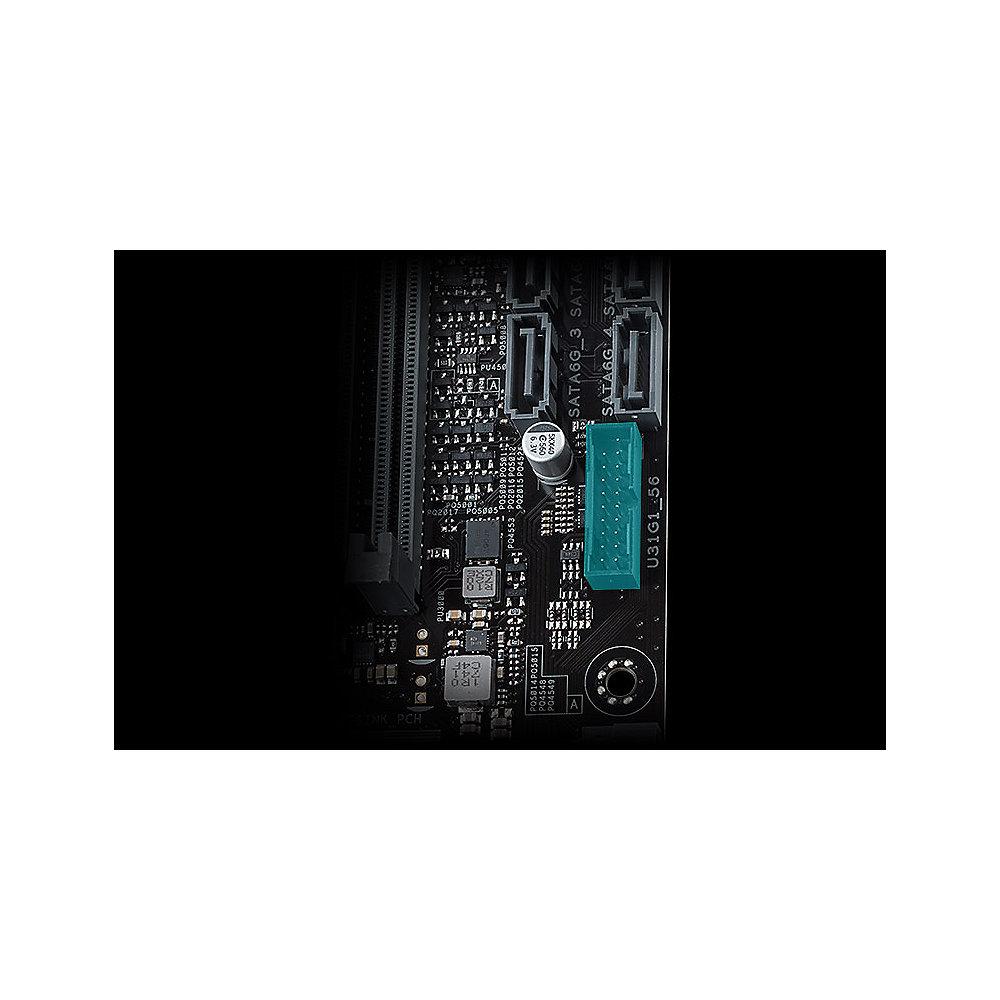

USB 3.1 Gen 1 Front-Panel-Anschluss - Zukunftssichere Anschlussmöglichkeiten

Die vier Super-Speed USB-3.1-Gen-1-Anschlüsse befinden sich genau da, wo sie gebraucht werden – Am Front-Panel. Erlebe eine bis zu 10x höhere Datenübertragungsgeschwindigkeit im Vergleich zu USB 2.0 – mit sofortiger Plug&Play-Funktionalität und ohne mühevolle Anstrengungen, um an die schwer zu erreichenden Anschlüsse auf der Rückseite heranzukommen.

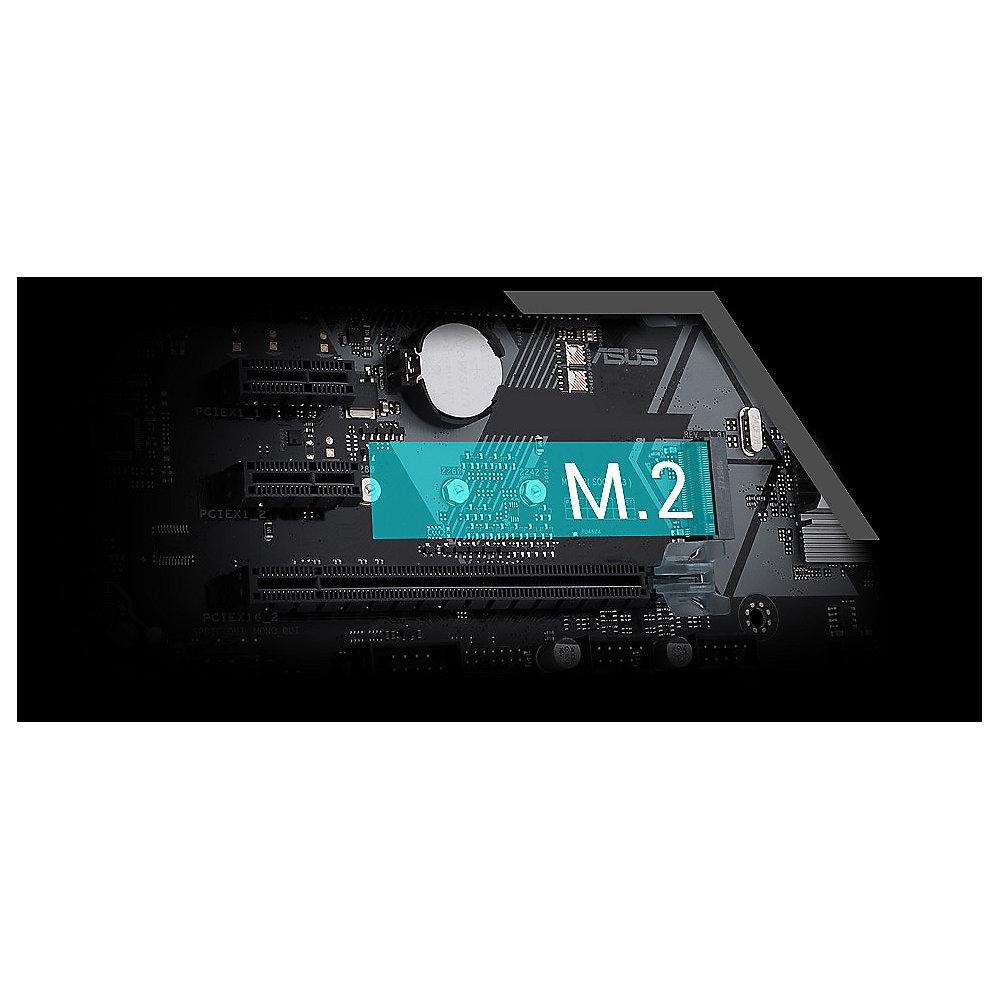

M.2 - Mehr Geschwindigkeit mit integriertem M.2

Mit der Bandbreite von 4x PCI Express® 3.0/2.0 liefert der M.2-Standard Datenübertragungsraten von bis zu 32 Gbit/s. Die Schnittstelle bietet einen schnellen Datenzugriff und eignet sich perfekt für das Betriebssystem oder ein Anwendungslaufwerk.

Intel-Optane-Speicher

Intel Optane™ ist ein revolutionäre (nicht flüchtige Datenspeicher) Technologie, die von den Mainboards der Prime-300er-Serie unterstützt wird. Intel-Optane-Speichermodule beschleunigen den verbundenen Datenspeicher, um den Systemstart zu verkürzen. Das System reagiert somit insgesamt schneller.

Integrierte Unterstützung von M.2/NVMe-PCIe-RAID für extrem schnelle Übertragungsraten!

Nicht zufrieden mit der Lese-/Schreibgeschwindigkeit der einzelnen Speichermedien? Mit einem RAID-0-Verbund aus zwei PCIe-Speichermedien wechselst Du auf die Überholspur und erlebst Datenübertragungsraten mit Lichtgeschwindigkeit!

5X Protection

Prime-300er-Serien-Mainboards werden mit dem branchenführenden 5X-Protection-III-Konzept gefertigt, bei dem ausschließlich hochwertige Komponenten, ein hervorragendes Schaltdesign sowie höchste Standards zum Einsatz kommen, um eine hohe Qualität und Langlebigkeit des kostspieligen Mainboards gewährleisten zu können. Dies bedeutet außergewöhnlichen Schutz und höchste Stabilität für das System - dank der jahrzehntelangen Erfahrung des weltweit führenden Herstellers in Sachen Mainboard-Entwicklung.

DIGI VRM - Präzise Steuerung für stabile Stromversorgung

Der branchenführende DIGI VRM-Spannungsregler gewährleistet zu jeder Zeit eine äußerst sichere und gleichförmige Stromversorgung des Prozessors!

DRAM Schutz gegen Überspannung - Schutz vor Schäden durch Kurzschlüsse

Die selbstrückstellenden Sicherungen auf dem Mainboard verhindern Schäden durch Überströme und Kurzschlüsse. Der Schutz reicht von den Anschlüssen bis zu den Arbeitsspeicher-Modulen, um sowohl das System als auch angeschlossene Geräte vor Schäden zu bewahren

Anschlussblende aus Edelstahl - 3X höhere Korrosionsbeständigkeit

Die korrosionsbeständigen E/A-Anschlussblenden aus rostfreiem Edelstahl werden bei TUF-Mainboards mit Chromoxid verbunden – damit sie einen 72-stündigen Salzsprühtest überstehen können, während der Industriestandard bei nur 24 Stunden liegt.

Intel Prozessor- und Chipsatz-Funktionen

Der Intel® B360 ist ein Einzel-Chipsatz-Design und unterstützt die Intel®-Core™-Prozessoren der 8. Generation für den Sockel LGA1151. Durch serielle Punkt-zu-Punkt-Verbindungen erzielt der Chipsatz eine höhere Bandbreite und Stabilität und damit eine verbesserte Leistung. Zusätzlich bietet der B360 Chipsatz maximal vier USB-3.1-Gen-2- und zwei USB-3.1-Gen-1-Anschlüsse, sechs SATA-Schnittstellen mit 6 Gbit/s sowie M.2-Steckplätze mit 32 Gbit/s und PCIe-3.0-Anbindung für eine schnelle Datenübertragung. Der Intel B360 verfügt zudem über eine Integrierte Grafiklösung für Performance auf dem neuesten Stand.

Bereit für die Intel-Core-Prozessoren der 8. Generation für den Sockel LGA1151

Dieses Mainboard unterstützt Intel® Core™-Prozessoren der 8. Generation mit den LGA1151-Sockel sowie integrierten Grafik-, Speicher- und PCI Express-Controllern. Es unterstützt die integrierte Grafikausgabe mit dedizierten Chipsätzen, Dual-Channel (4-DIMM) DDR4-Speicher sowie 16 PCI Express 3.0/2.0-Bahnen für mehr Grafikperformance.





Hochladen einer Anleitung:

Besitzen Sie eine Bedienungsanleitung für ASUS Prime B360M-A mATX Mainboard 1151 HDMI/DVI/VGA/M.2/USB3.1 in elektronischer Form? Schicken Sie sie uns bitte und helfen Sie, unsere Handbuch-Bibliothek auszubauen. Vielen Dank auch im Namen der übrigen Benutzer.

Für die Hochladen der Anleitung muss überprüft werden, dass Sie kein Roboter sind. Danach erscheint der Schaltfläche "Link Speichern" oder "Hochladen der Datei".
PDF Bedienungsanleitung hochladen DOC Bedienungsanleitung hochladen
Hier geben sie den Link ein zur Bedienung dieses Produkts:





ODER

Hier geben Sie die Datei ein mit der Anleitung zur Bedienung dieses Produkts:
(60MB max; Erlaubte Formate: pdf, docx, jpg)

0%


Technische Parameter:

ASUS Prime B360M-A mATX Mainboard 1151 HDMI/DVI/VGA/M.2/USB3.1

Formfaktor/CPU

mATX Mainboard mit Sockel Intel 1151 für Intel Core i7/i5/i3) (Coffee Lake) Prozessoren (8. Generation)

Chipsatz

Intel B360

Arbeitsspeicher

64 GB maximaler Arbeitsspeicher DDR4-2133/2400/2666 MHz

4x RAM-Slots (Steckplätze für Arbeitsspeicher)

unterstützt ECC: nein

unterstützt XMP: ja

Speicherkanäle: Dual Channel

Graphik

Intel HD Graphics (aus Prozessor)

HDMI mit max. Auflösung 4096 x 2160 @ 24 Hz / 2560 x 1600 @ 60 Hz

DVI-D max. Auflösung 1920 x 1200 @ 60 Hz

D-SUB (VGA) max. Auflösung 1920 x 1200 @ 60 Hz

Steckplätze

1 x PCIe 3.0 x16 (x16 mode)

2 x PCIe 3.0/2.0 x1

Anschlüsse

Interne Anschlüsse:

1 x USB 3.0-Anschluss unterstützt zusätzlich 2 USB 3.0-Schnittstellen (19-pin)

2 x USB 2.0-Anschlüsse unterstützen zusätzlich 4 USB 2.0-Schnittstellen

1 x COM-Schnittstelle

6 x SATA 6Gb/s-Schnittstellen

1 x Prozessorlüfteranschluss

2 x Gehäuselüfteranschlüsse

1 x Aura RGB Strip Header

1 x S/PDIF-Ausgang

1 x 24-Pin EATX Netzanschluss

2 x M.2 Socket 3 for M Key, type 2242/2260/2280 devices

1 x Audio-Anschluss an der Gehäusevorderseite (AAFP)

1 x TPM header

1 x LPT header

1 x Clear BIOS-Taste

1 x 8-pin EATX 12V Power connectors

1 x System panel connector

1 x Chassis intrusion header

1 x Speaker connector

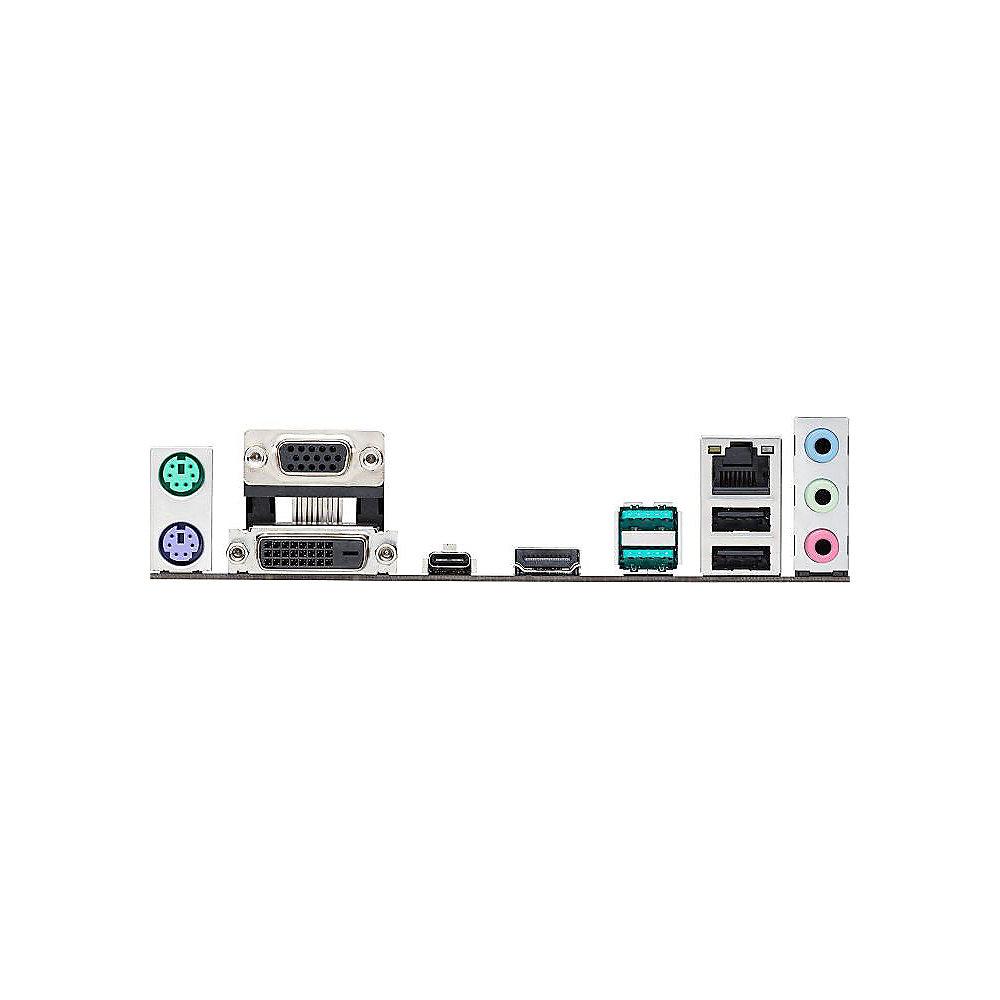

Externe Anschlüsse:

1 x PS/2 keyboard (purple)

1 x PS/2 mouse (green)

1 x DVI-D

1 x D-Sub

1 x HDMI

1 x LAN (RJ45) Schnittstelle

2 x USB 3.1 Gen 2 (teal blue)Type-A, up to 10Gbps

1 x USB 3.1 Gen 1 USB Type-CTM, up to 5Gbps

2 x USB 2.0

1 x 8-channel Audio I/O

Netzwerk/ Kommunikation

1 x Gigabit LAN Controller(s), Realtek® RTL8111H, ASUS LAN Guard

Sound

Realtek® ALC887 8-Channel High Definition Audio CODEC

Besonderheiten

ASUS 5X Protection III

ASUS OptiMem

ASUS EPU

ASUS Exclusive Features :

- AI Suite 3

- Ai Charger

- PC Cleaner

- File Transfer

ASUS Quiet Thermal Solution :

- Stylish Fanless-Design Kühlkörperlösung& MOS-Kühlkörper

- ASUS Fan Xpert 2+

ASUS EZ DIY :

- ASUS CrashFree BIOS 3

- ASUS EZ Flash 3

- ASUS UEFI BIOS EZ Mode

ASUS Q-Design :

- ASUS Q-Slot

- ASUS Q-DIMM

M.2 Onboard(The latest transfer technologies with up to 32Gb/s data transfer speeds)

Unterstützte Betrienssysteme

Windows 10

Lieferumfang

Handbuch

2 x SATA 6Gb/s-Kabel

I/O Shield

2 x M.2 screws

1 x SCD (by region)

Herstellergarantie

3 Jahre

https://www./hersteller

Weitere Informationen zum Service, Support und zu den Garantiebedingungen des Herstellers finden Sie hier!
