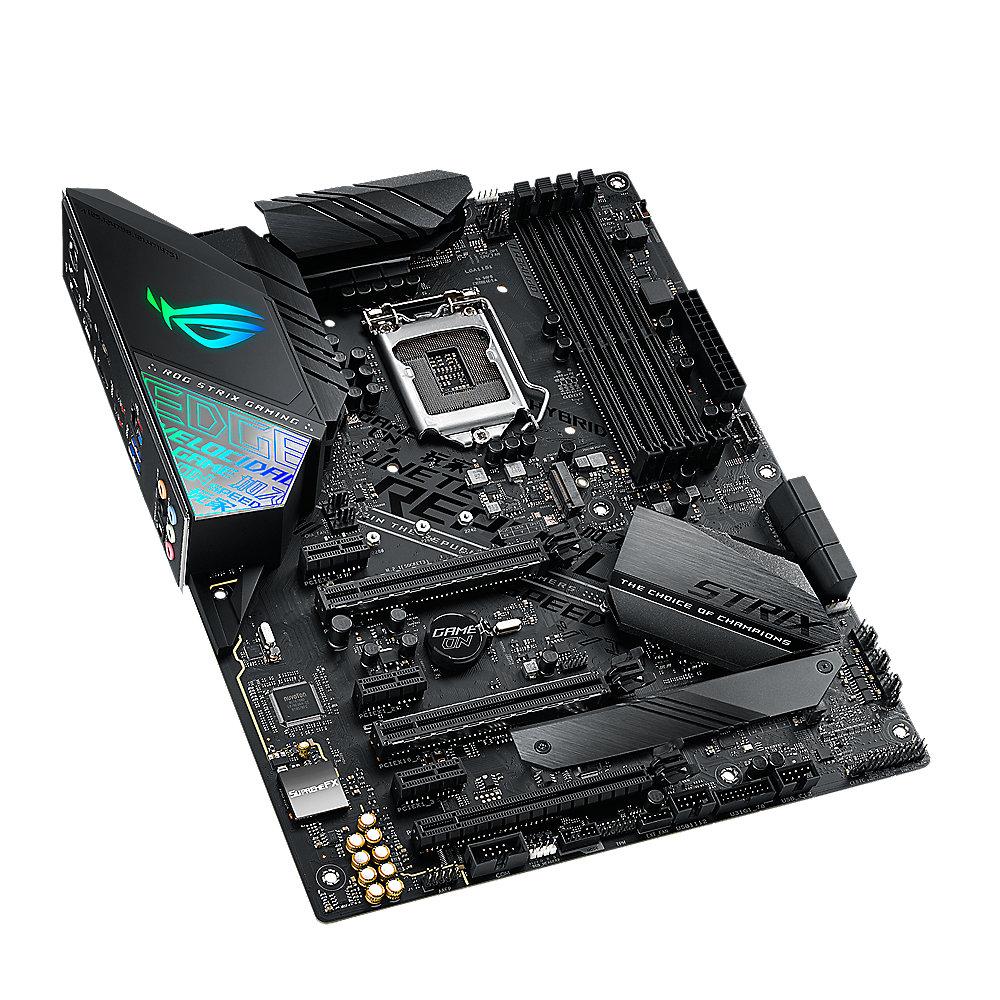

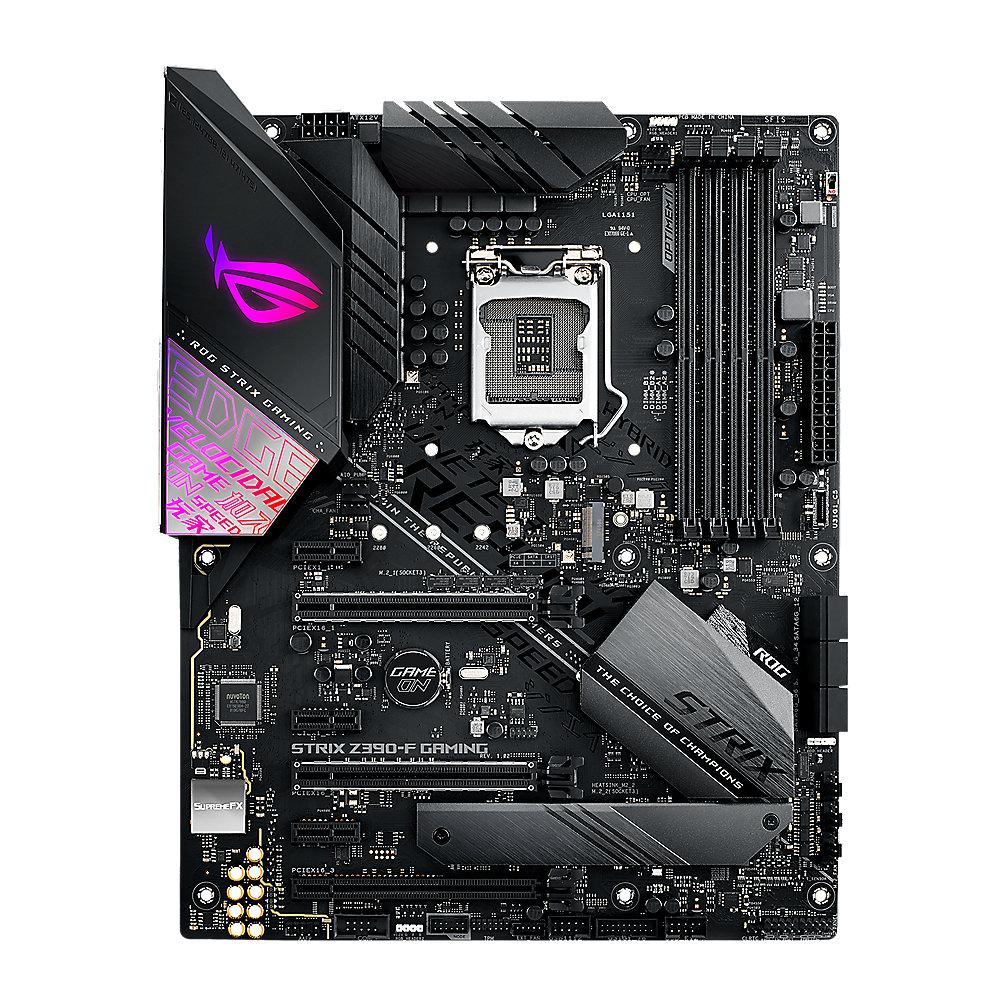

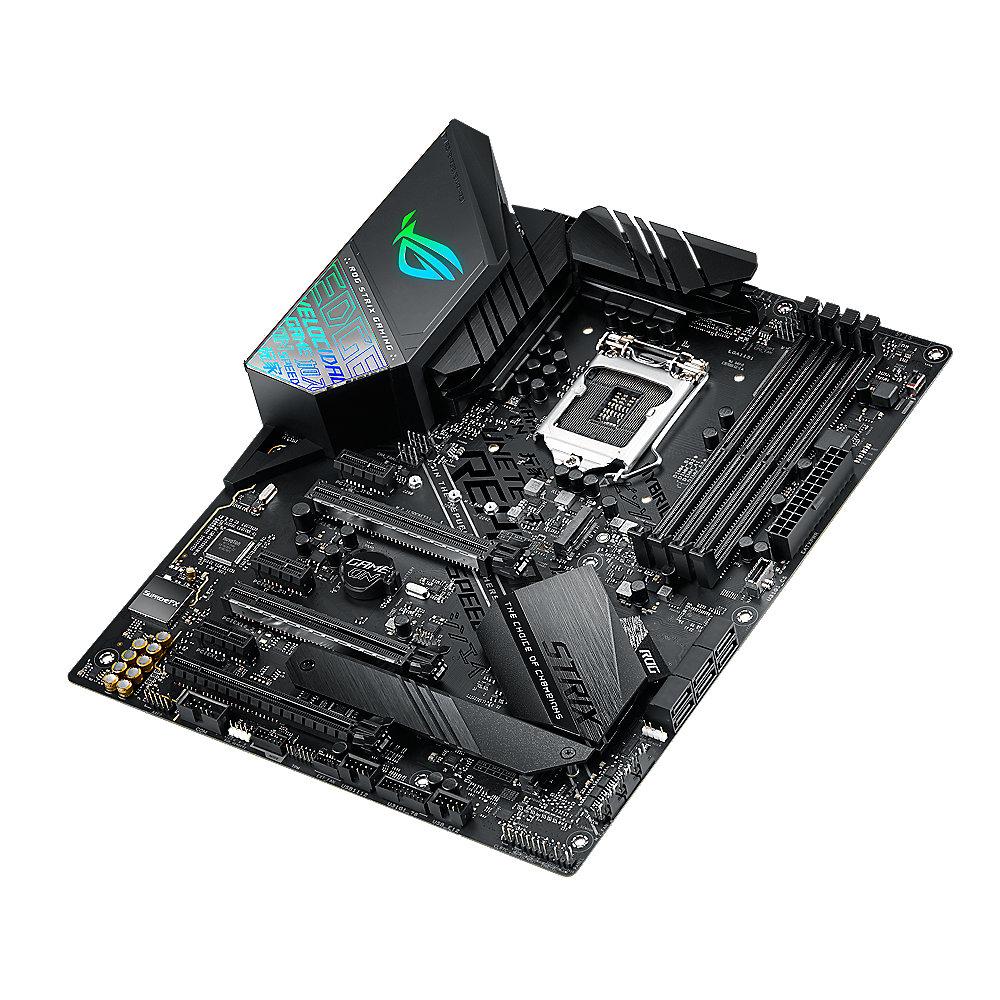

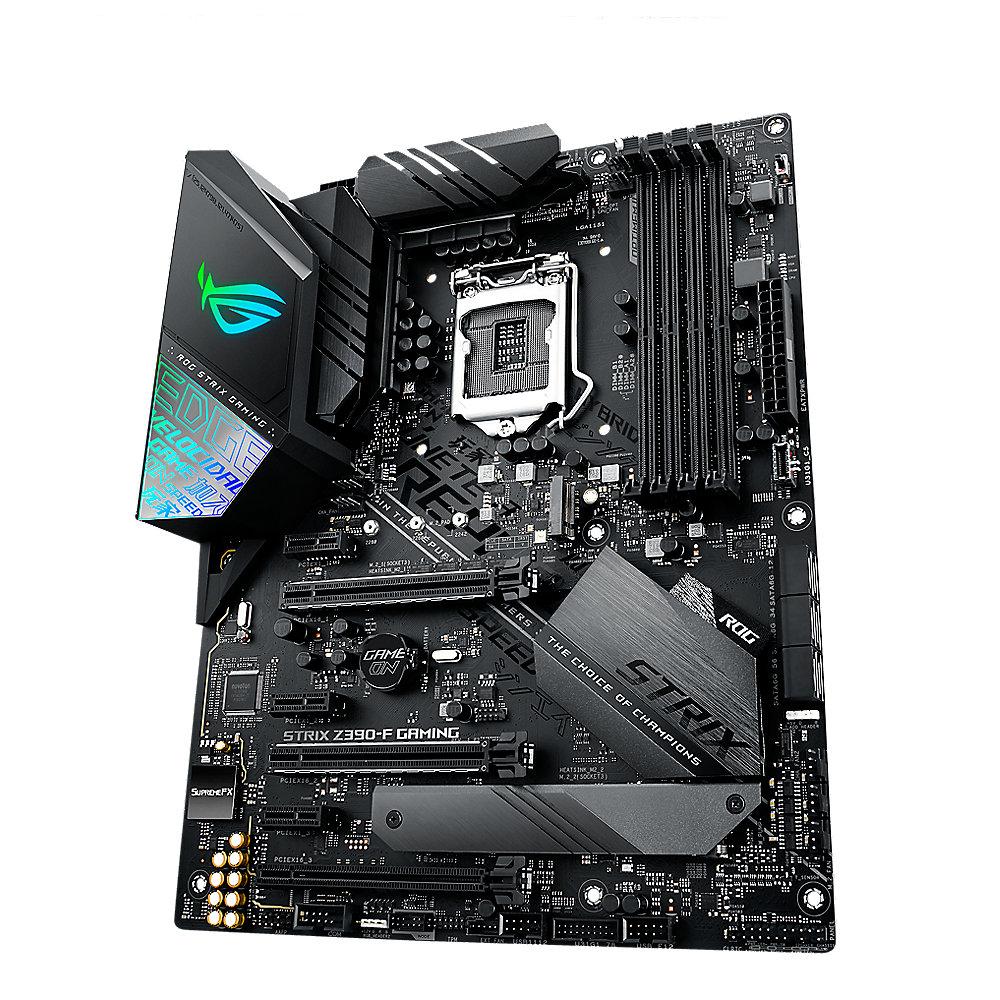

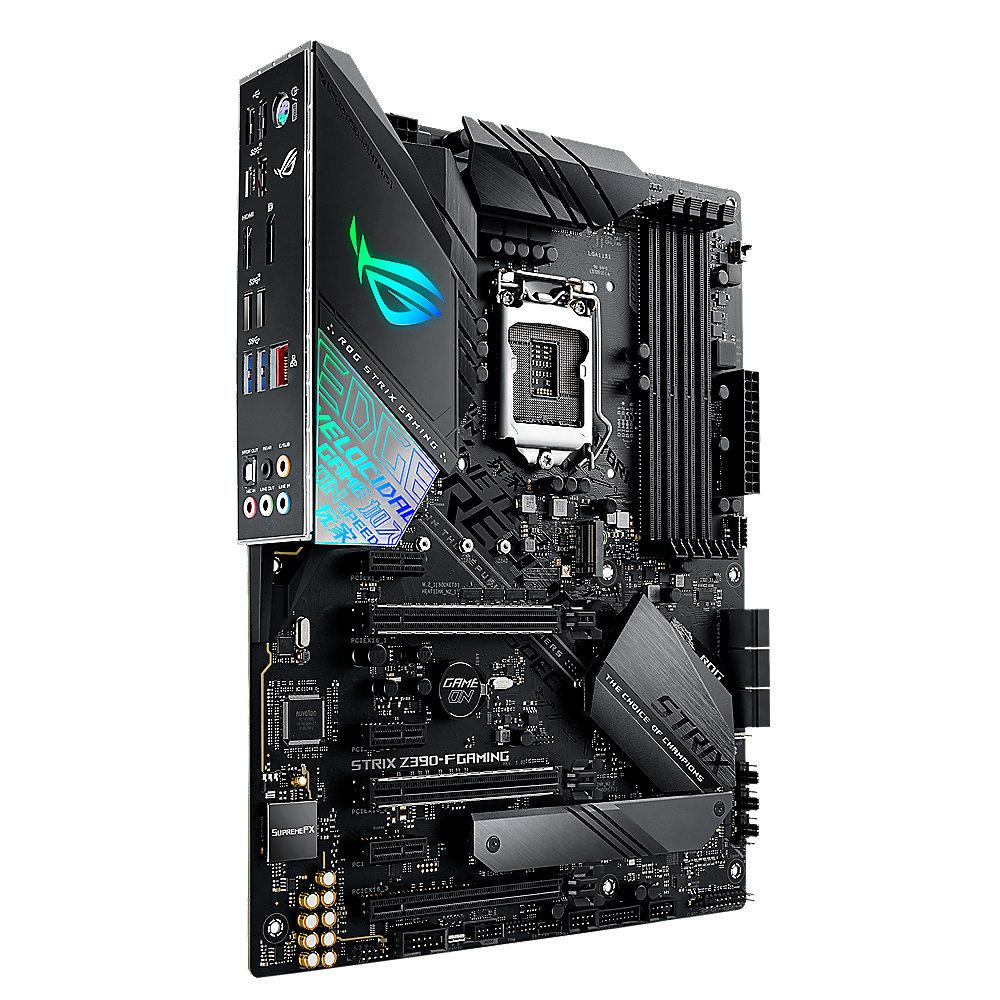

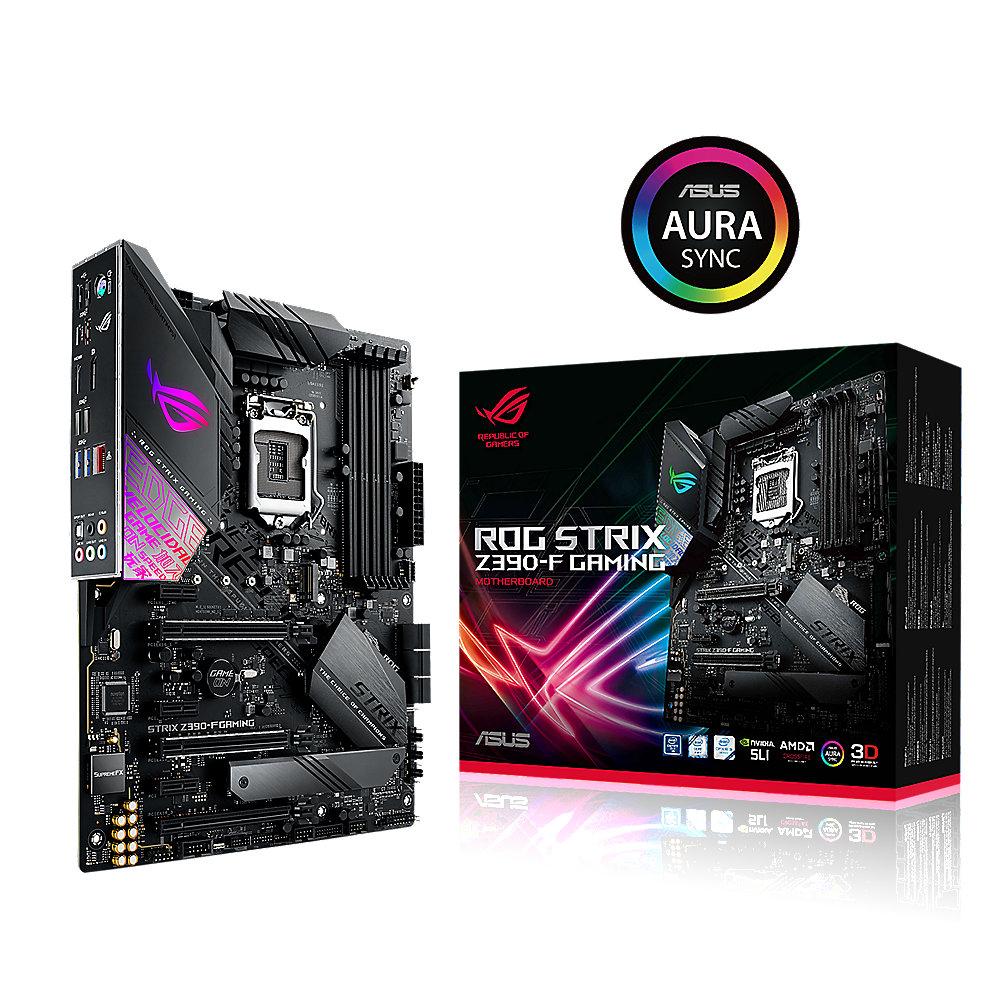

Bedienungsanleitung für ASUS ROG STRIX Z390-F GAMING ATX Mainboard 1151 DP/HDMI/M.2/USB3.1

Klicken Sie um das Bild zu vergrößern
ASUS ROG STRIX Z390-F GAMING ATX Mainboard 1151 DP/HDMI/M.2/USB3.1 Inhalt der Anleitung für ASUS ROG STRIX Z390-F GAMING ATX Mainboard 1151 DP/HDMI/M.2/USB3.1
  • Produktkategorie: PC & Zubehör PC & Zubehör
  • Marke: PC & Zubehör
  • Beschreibung und Inhalt der Verpackung
  • Technische Informationen und Grundeinstellung
  • Häufig gestellte Fragen – FAQ
  • Problemlösungen (kann nicht eingeschaltet werden, reagiert nicht, fehlerhafte Meldung, was zu tun ist, wenn...)
  • Autorisierter Service PC & Zubehör PC & Zubehör

ASUS ROG STRIX Z390-F GAMING ATX Mainboard 1151 DP/HDMI/M.2/USB3.1 ASUS ROG STRIX Z390-F GAMING ATX Mainboard 1151 DP/HDMI/M.2/USB3.1 ASUS ROG STRIX Z390-F GAMING ATX Mainboard 1151 DP/HDMI/M.2/USB3.1 ASUS ROG STRIX Z390-F GAMING ATX Mainboard 1151 DP/HDMI/M.2/USB3.1 ASUS ROG STRIX Z390-F GAMING ATX Mainboard 1151 DP/HDMI/M.2/USB3.1 ASUS ROG STRIX Z390-F GAMING ATX Mainboard 1151 DP/HDMI/M.2/USB3.1 ASUS ROG STRIX Z390-F GAMING ATX Mainboard 1151 DP/HDMI/M.2/USB3.1 ASUS ROG STRIX Z390-F GAMING ATX Mainboard 1151 DP/HDMI/M.2/USB3.1 ASUS ROG STRIX Z390-F GAMING ATX Mainboard 1151 DP/HDMI/M.2/USB3.1
Die Bedienungsanleitung zu ASUS ROG STRIX Z390-F GAMING ATX Mainboard 1151 DP/HDMI/M.2/USB3.1 enthält die grundlegenden Anweisungen, die bei der Installierung und beim Betrieb zu respektieren sind. Lesen Sie diese Anleitung vor der Inbetriebsetzung sorgfältig durch! Befolgen sie alle Sicherheitsanweisungen und Warmhinweise und richten Sie sich nach den angeführten Empfehlungen. Die Anleitung bildet einen untrennbaren Bestandteil des PC & Zubehör Produkts und sollte bei dessen Verkauf oder Ortswechsel gemeinsam mit dem Produkt übergeben werden. Die Einhaltung dieser Gebrauchsanleitung stellt eine unabdingbare Voraussetzung dar für den Schutz der Gesundheit von Personen und für die Anerkennung der Haftung des Herstellers für etwaige Mängel des Produkts innerhalb der Garantiefrist. Laden sie ich die offizielle PC & Zubehör-Anleitung herunter, in der Sie die Anweisungen zu Installierung, Benutzung, Wartung und Service Ihres Produkts finden.

Und vergessen sie nicht: Durch eine unsachgemäße Handhabung des PC & Zubehör Produkts verkürzt Sie dessen Lebensdauer erheblich!



Produktbeschreibung:

Intel Z390 LGA 1151 ATX-Gaming-Mainboard mit Aura Sync, DDR4 4266MHz , dualem M.2, SATA 6Gbit/s, HDMI und USB 3.1 Gen 2

Features:

  • LGA1151-Sockel für Intel® Core Desktop-Prozessoren der 8./9. Generation.

  • Aura Sync RGB: Synchronisiere die LED-Beleuchtung mit einer großen Auswahl kompatibler PC-Hardware, inklusive adressierbaren RGB-Leuchtstreifen

  • Umfassende Kühlung: Integrierter M.2-Kühler, Stecker für Wasserpumpen und Lüftererweiterungsanschluss

  • 5-Fach-Optimierung: Die automatisierte, systemweite Optimierung bietet Übertaktungs- und Kühlungsprofile, die genau auf dein System zugeschnitten sind

  • Gaming-Anschlussmöglichkeiten: Zwei M.2 sowie USB 3.1 Gen 2 Typ-A- und Typ-C-Anschlüsse.

  • Gaming-Netzwerk-Performance: Intel Gigabit Ethernet, LANGuard und GameFirst.

  • Gaming-Audio: SupremeFX S1220A arbeitet mit Sonic Studio III zusammen und erschafft eine Klanglandschaft, die Dich tief in die Action eintauchen lässt.

  • Einfacher PC-Selbstbau: Eine vorinstallierte Anschlussblende, ASUS SafeSlot und Premium-Komponenten sorgen für maximale Langlebigkeit.

Solide Hardware - Spezifikationen für Gaming und mehr

Mit umfassenden Kühlungsoptionen, einer verbesserten Stromversorgung für CPUs mit mehr Kernen sowie der Unterstützung für schnelleren RAM und Massenspeicher bietet das ROG Strix Z390-F Gaming alles was du brauchst, um das volle Potenzial der Komponenten in deinem System zu nutzen und eine erstklassige Gaming-Performance zu erzielen.

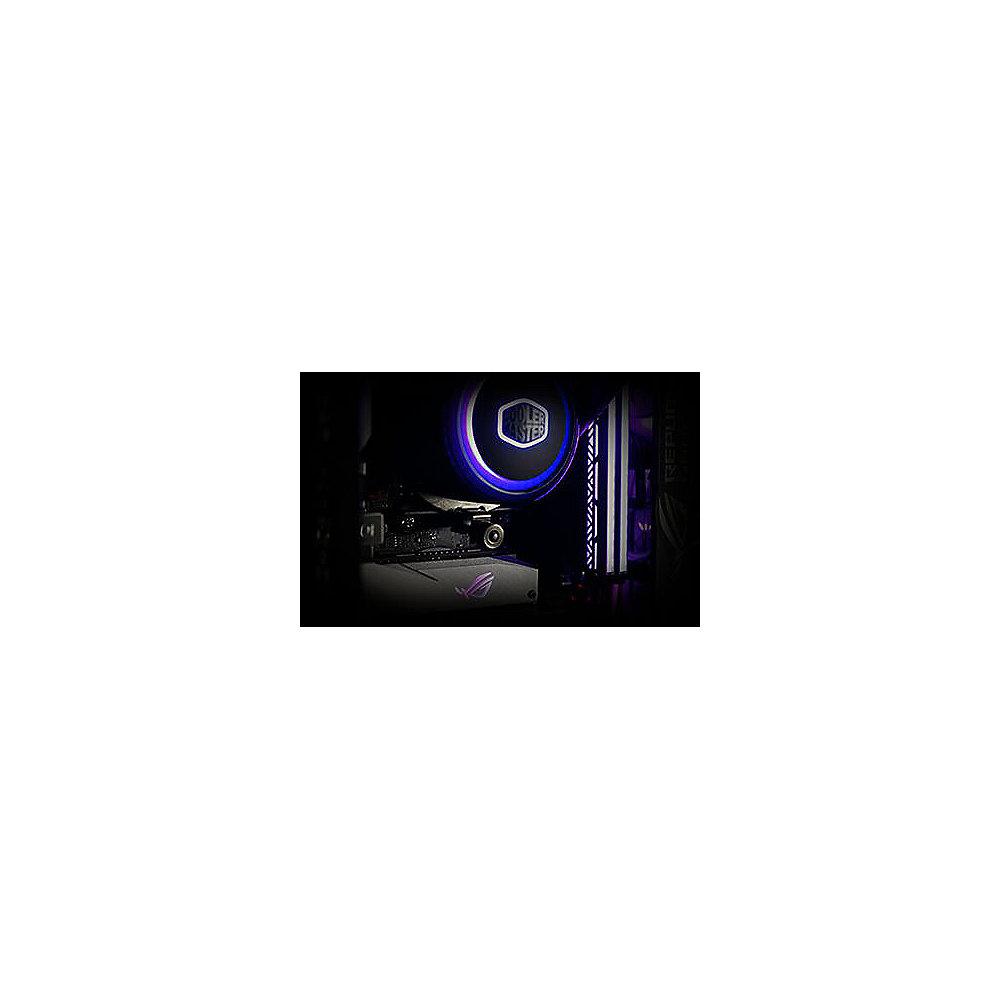

Eiskaltes Design

Die ROG-Strix-Z390-Gaming-Serie verfügt über die umfangreichsten Kühlungsoptionen aller Zeiten, konfigurierbar über Fan Xpert 4 oder das UEFI-BIOS.

Power-Design

Eine Digitale Spannungsregelung und verschiedene DrMOS-Leistungsstufen sorgen dafür, dass das ROG Strix Z390-F Gaming genügend Power für die neuesten Intel-Prozessoren hat.

Zwei M.2-Steckplätze mit PCIe 3.0

Das ROG Strix Z390-F Gaming verfügt über zwei M.2-Steckplätze. Ein Steckplatz unterstützt den SATA- und PCIe-3.0-x4-Modus, der andere Steckplatz unterstützt PCIe 3.0 x4 für NVMe. Zusammen bieten sie die derzeit schnellste und flexibelste M.2-Schnittstelle.

Design, Personalisierung und Installation

Zahlreiche Designelemente, darunter ein einzigartiges Cybertext-Muster, sowie zahlreiche Anpassungsmöglichkeiten, umfangreiche Validierungslisten und die vielfältigsten Komponenten der Branche machen den Aufbau und die Personalisierung eines Gaming-Systems mit dem ROG Strix Z390-F Gaming so einfach wie nie zuvor.

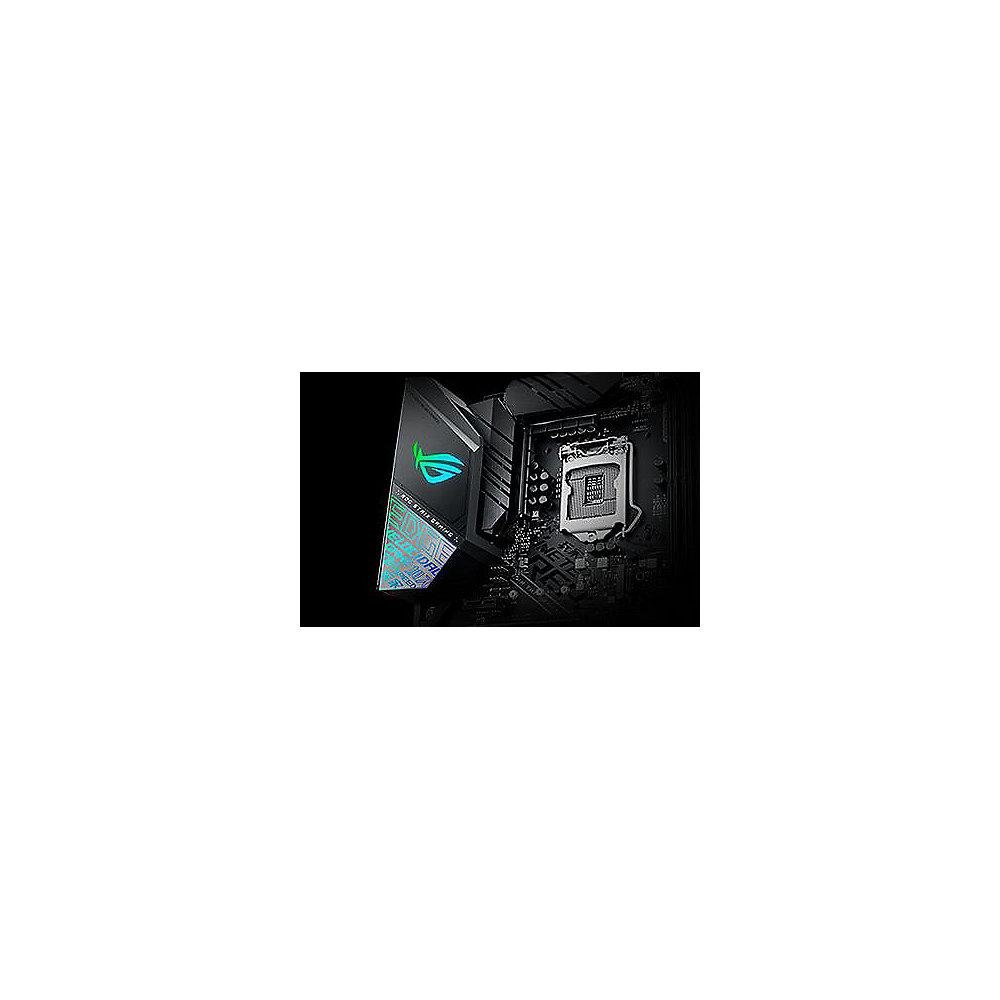

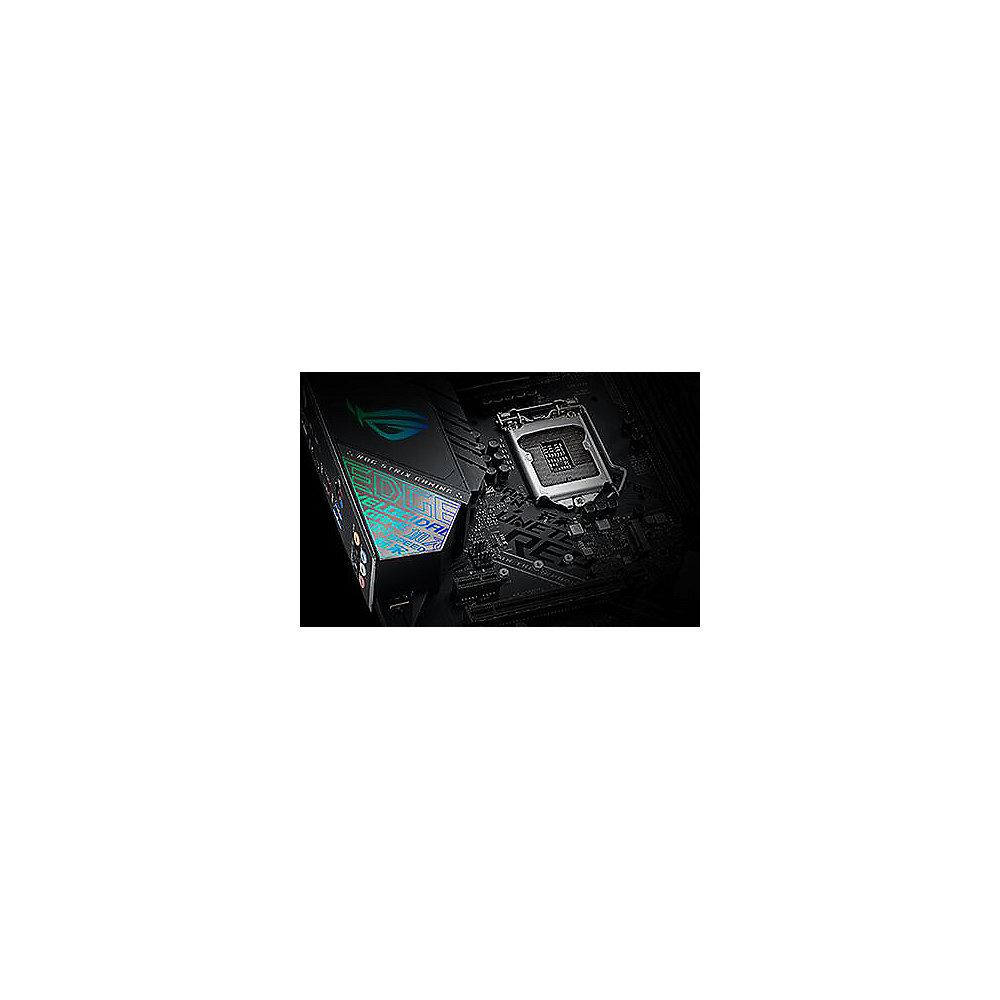

ID-Design

Ein beleuchtetes ROG-Logo im charakteristischen Rot und eine E/A-Abdeckung mit futuristischem Cybertext-Muster verleihen dem ROG Strix Z390-H Gaming ein einzigartiges und faszinierendes Design, das seine Gaming-Identität zum Ausdruck bringt. Die moderne Optik erstreckt sich auf die Platine und den Kühlkörper, wo sie mit einer dezenten Texturierung für einen hochwertigen Eindruck mit Premium-Haptik sorgt.

Zertifizierte Kompatibilität

Die Komponenten für den eigenen PC frei auswählen zu können, ist ein wesentlicher Vorteil des PC-Eigenbaus. Aus diesem Grund durchlaufen die ROG-Strix-Produkte ein umfassendes Zertifizierungsprogramm, das auf maximale Kompatibilität mit einer möglichst großen Zahl von Komponenten und Geräten abzielt. Unsere umfangreiche Liste von Komponenten mit garantierter Kompatibilität ist beim Zusammenbau eines ROG-Strix-Gaming-PCs eine unverzichtbare Hilfe. Sie umfasst tausende von kompatiblen Teilen und enthält eine spezielle Qualified-Vendor-List (QVL) für Speichermodule – damit beim Selbstbau-PC keine Probleme auftreten.

Aura Sync

Mit ihrer hervorragenden Leistung und unvergleichlichen Optik stellen die ROG-Strix-Mainboards die Konkurrenz in den Schatten. ASUS Aura bietet eine vollständige RGB-Beleuchtungssteuerung mit einer Vielzahl praktischer Voreinstellungen, sowohl für die integrierten RGB-LEDs als auch für LED-RGB-Strips, die mit dem RGB-Anschluss auf dem Mainboard verbunden werden. Zusätzlich können alle LEDs mit den Geräten der ständig wachsenden Produktpalette von Aura-fähiger ASUS-Hardware synchronisiert werden.

Systemtuning nach deinen Vorstellungen

Das ROG Strix Z390-F Gaming-Mainboard besitzt Firmware-Steuerelemente und Software-Utilities für alle Erfahrungsstufen, die das erstmalige Setup, Tuning und die Systemwartung vereinfachen. Mit verschiedenen Einstellungsmöglichkeiten, von Übertaktung und Kühlung bis hin zur Verwaltung der Netzwerkleistung und der Audioeigenschaften, kannst du deinen ROG Strix-Gaming-PC genau nach deinen Wünschen konfigurieren.

Benutzerfreundliches UEFI-BIOS

Das UEFI BIOS ist ein früher Meilenstein beim Zusammenbau eines PCs, und die ROG-Strix-Gaming-Serie verfügt über eines der besten auf dem Markt.

Mehr Performance

Das Übertaktungsmodul der 5-Fach-Optimierung in der AI Suite wurde für die Z390-Plattform überarbeitet. Mit einem überarbeiteten Backend, das intelligent genug ist, um eine CPU basierend auf smarten Vorhersagen und thermischer Telemetrie zu übertakten, liefert diese neue Version in kurzer Zeit Übertaktungsergebnisse, die normalerweise tagelanges manuelles Tuning erfordern würden.

Armoury Crate

Das brandneue Armoury-Crate-Portal hält dich mit den neuesten Treibern und BIOS-Versionen auf dem Laufenden. Die einfach zu bedienende Benutzeroberfläche kann so konfiguriert werden, dass sie eine Vielzahl von Informationen anzeigt, darunter Sicherheitsupdates, Bug-Patches, die neuesten ROG-Nachrichten, Spiele-Events und Sonderangebote.

Intel-Z390-Chipsatz

Der Intel® Z390 ist ein Einzelchipsatz-Design, das den Sockel 1151 für die Intel® Core, Pentium® Gold und Celeron® Prozessoren der 9. und 8. Generation unterstützt. Durch serielle Punkt-zu-Punkt-Verbindungen erzielt der Chipsatz eine höhere Bandbreite, eine größere Stabilität und damit eine verbesserte Leistung. Zusätzlich bietet der Chipsatz ein Maximum von sechs USB-3.1-Gen-2- und vier USB-3.1-Gen-1-Anschlüssen sowie M.2-Unterstützung mit 32Gbit/s und PCIe-3.0-Anbindung für eine schnelle Datenübertragung. Darüber hinaus verfügt der Intel Z390 über eine integrierte Grafiklösung, die dem Nutzer Grafikleitung auf dem neuesten Stand bietet.

Bereit für die Intel®-Core-, Pentium®- Gold- und Celeron®-Prozessoren der 9. und 8. Generation für den Sockel 1151

Dieses Mainboard unterstützt die Intel®-Core-, Pentium®- Gold- und Celeron®-Prozessoren der 9. und 8. Generation für den Sockel 1151 mit integrierten Grafik-, Speicher- und PCI Express-Controllern sowie die integrierte Grafikausgabe mit dedizierten Chipsätzen, Dual-Channel (4-DIMM) DDR4-Speicher sowie 16 PCI Express 3.0/2.0-Lanes für mehr Performance.





Hochladen einer Anleitung:

Besitzen Sie eine Bedienungsanleitung für ASUS ROG STRIX Z390-F GAMING ATX Mainboard 1151 DP/HDMI/M.2/USB3.1 in elektronischer Form? Schicken Sie sie uns bitte und helfen Sie, unsere Handbuch-Bibliothek auszubauen. Vielen Dank auch im Namen der übrigen Benutzer.

Für die Hochladen der Anleitung muss überprüft werden, dass Sie kein Roboter sind. Danach erscheint der Schaltfläche "Link Speichern" oder "Hochladen der Datei".
PDF Bedienungsanleitung hochladen DOC Bedienungsanleitung hochladen
Hier geben sie den Link ein zur Bedienung dieses Produkts:





ODER

Hier geben Sie die Datei ein mit der Anleitung zur Bedienung dieses Produkts:
(60MB max; Erlaubte Formate: pdf, docx, jpg)

0%


Technische Parameter:

ASUS ROG STRIX Z390-F GAMING ATX Mainboard 1151 DP/HDMI/M.2/USB3.1

Formfaktor/CPU

ATX Mainboard mit Sockel Intel 1151 für Intel Core i7/i5/i3) (8./9. Generation) Pentium und Celeron Prozessoren

Chipsatz

Intel Z390 Express

Arbeitsspeicher

64 GB maximaler Arbeitsspeicher

4x RAM-Slots (Steckplätze für Arbeitsspeicher) DDR4-2133 bis DDR4-4133+(OC)

unterstützt ECC: nein

unterstützt XMP: ja

Speicherkanäle: Dual Channel

Graphik

Intel HD Graphics (aus Prozessor)

DisplayPort 1.2 mit max. Auflösung 4096 x 2304 @ 60Hz

HDMI 1.4b mit max. Auflösung 4096 x 2304 @ 24Hz

Steckplätze

9th Gen Intel® Core™ Processors

2 x PCIe 3.0 x16 slots (support x16, x8/x8)

Intel® Z390 Chipset

1 x PCIe 3.0 x16 slot (max. at x4 mode)

3 x PCIe 3.0 x1 slots

Anschlüsse

Interne Anschlüsse:

1 x USB 3.1 Gen 1 front panel connector

1 x USB 3.1 Gen 1 header supports additional 2 USB 3.1 Gen 1 ports

2 x USB 2.0 header supports additional 4 USB 2.0 ports

6 x SATA 6Gb/s ports

1 x M.2 Socket 3 with M Key, type 2242/2260/2280 storage devices support (both SATA & PCIe 3.0 x 4 modes)

1 x M.2 Socket 3 with M Key, type 2242/2260/2280/22110 storage devices support (PCIe 3.0 x 4 mode)

1 x 4-Pin CPU FAN connector

1 x 4-Pin CPU_OPT fan connector

2 x 4-Pin Chassis fan connectors

1 x M.2 FAN connector

1 x 4-Pin AIO_PUMP connector

1 x 4-Pin W_PUMP+ connector

1 x EXT_FAN header

1 x Thermal sensor connector

1 x 24-pin EATX power connector

1 x 8-pin EATX 12V power connector

2 x Aura RGB headers

1 x Addressable header

1 x MemOK! II switch

1 x Node connector

1 x Clear CMOS jumper (2-pin)

1 x COM port

1 x TPM header

1 x CPU OV header

1 x Front panel audio connector (AAFP)

1 x System panel connector

Externe Anschlüsse:

1 x PS/2 keyboard/mouse combo port

1 x HDMI port

1 x DP port

2 x USB2.0 ports

2 x USB 3.1 Gen1 ports [blue]

4 x USB3.1 Gen2 ports (3 x Type-A [red] and 1 x Type-C ports [black])

1 x Anti-surge LAN (RJ45) port

5 x Audio jacks

1 x Optical S/PDIF out

Netzwerk/ Kommunikation

1x Gigabit-LAN (Intel® I219-V)

Sound

ROG SupremeFX S1220 8-Channel High Definition Audio CODEC

Besonderheiten

Quad Sli CrossFireX ASUS ROG Feature Extreme Engine Digi+ OC Zone GameFirst IV ROG Aura KeyBot II UEFI BIOS

Unterstützte Betrienssysteme

Windows 7/8/8.1/10

Lieferumfang

Handbuch

Support DVD

I/O Shield

2 x 2-in-1 SATA 6Gb/s cables

1 x SLI™ HB Bridge (2-WAY-M)

1 x Extension Cable for RGB Strips (80cm)

1 x Extension Cable for Addressable LED Strips (80cm)

1 x Fan bracket

1 x M.2 Screw Package

1 x ROG Strix door hanger

1 x ROG Strix Thank you card

1 x ROG Strix series sticker

Herstellergarantie

3 Jahre
