Bedienungsanleitung für Aten CE604 USB Dual View DVI KVM Extender with Audio and RS-232 (60m) schwarz

Klicken Sie um das Bild zu vergrößern
Aten CE604 USB Dual View DVI KVM Extender with Audio and RS-232 (60m) schwarz Inhalt der Anleitung für Aten CE604 USB Dual View DVI KVM Extender with Audio and RS-232 (60m) schwarz
  • Produktkategorie: KVM Switches ATEN
  • Marke: ATEN
  • Beschreibung und Inhalt der Verpackung
  • Technische Informationen und Grundeinstellung
  • Häufig gestellte Fragen – FAQ
  • Problemlösungen (kann nicht eingeschaltet werden, reagiert nicht, fehlerhafte Meldung, was zu tun ist, wenn...)
  • Autorisierter Service ATEN KVM Switches

Aten CE604 USB Dual View DVI KVM Extender with Audio and RS-232 (60m) schwarz Aten CE604 USB Dual View DVI KVM Extender with Audio and RS-232 (60m) schwarz Aten CE604 USB Dual View DVI KVM Extender with Audio and RS-232 (60m) schwarz Aten CE604 USB Dual View DVI KVM Extender with Audio and RS-232 (60m) schwarz
Die Bedienungsanleitung zu Aten CE604 USB Dual View DVI KVM Extender with Audio and RS-232 (60m) schwarz enthält die grundlegenden Anweisungen, die bei der Installierung und beim Betrieb zu respektieren sind. Lesen Sie diese Anleitung vor der Inbetriebsetzung sorgfältig durch! Befolgen sie alle Sicherheitsanweisungen und Warmhinweise und richten Sie sich nach den angeführten Empfehlungen. Die Anleitung bildet einen untrennbaren Bestandteil des ATEN Produkts und sollte bei dessen Verkauf oder Ortswechsel gemeinsam mit dem Produkt übergeben werden. Die Einhaltung dieser Gebrauchsanleitung stellt eine unabdingbare Voraussetzung dar für den Schutz der Gesundheit von Personen und für die Anerkennung der Haftung des Herstellers für etwaige Mängel des Produkts innerhalb der Garantiefrist. Laden sie ich die offizielle ATEN-Anleitung herunter, in der Sie die Anweisungen zu Installierung, Benutzung, Wartung und Service Ihres Produkts finden.

Und vergessen sie nicht: Durch eine unsachgemäße Handhabung des ATEN Produkts verkürzt Sie dessen Lebensdauer erheblich!



Produktbeschreibung:

Aten CE604 KVM-Verlängerung für USB-Eingabegeräte und zwei DVI-Bildschirme mit Tonübertragung, RS-232 und Bildsignalkompensation (60 m), schwarz

Die CE604 ist eine KVM-Verlängerung für USB-Eingabegeräte, die zwei DVI-Bildschirme unterstützt, sodass Sie das Bild Ihrer Zweischirmsysteme problemlos aus der Ferne betrachten können. Dank ihrer RS-232-Funktionalität können Sie über eine entfernte Konsole auf ein bis zu 60 m entferntes Computersystem zugreifen. Die CE604 wurde speziell für Steuerungs-und Sicherheitsaufgaben konzipiert und ist daher für Banking- und Industrieanwendungen bestens geeignet.

Die CE604 besitzt einen seriellen RS-232-Kanal zum Anschluss eines seriellen Terminals oder serieller Geräte wie z.B. Touchscreens oder Strichcode-Scanner. Ferner unterstützt sie eine Wakeup-Funktion für den entfernten PC, dank derer Sie per Tastendruck an der entfernten Zweischirmkonsole den lokalen PC aktivieren können. Dadurch wird das ständige Hin- und Herlaufen zwischen dem lokalen Computer und der entfernten Konsole vermieden, und die Arbeit somit effizienter und flexibler.

Die CE604 ist die richtige Wahl für alle Einsatzorte, an denen die Konsole an einem besser zugänglichen Ort aufgestellt ist, die Computersysteme selbst aber sicher sind – vor Staub und rauhen Umgebungseinflüssen geschützt. Ebenso bietet Sie eine kostengünstige Möglichkeit, sensible Daten wie Buchhaltungs- oder Personalinformationen in einem gesicherten Rechenzentrum abzulegen, Benutzern aber einen Fernzugriff zu ermöglichen.

Eigenschaften

  • Lokale und entfernte Geräte können über Kat. 5e-Kabel auf Entfernungen bis maximal 60 m miteinander verbunden werden

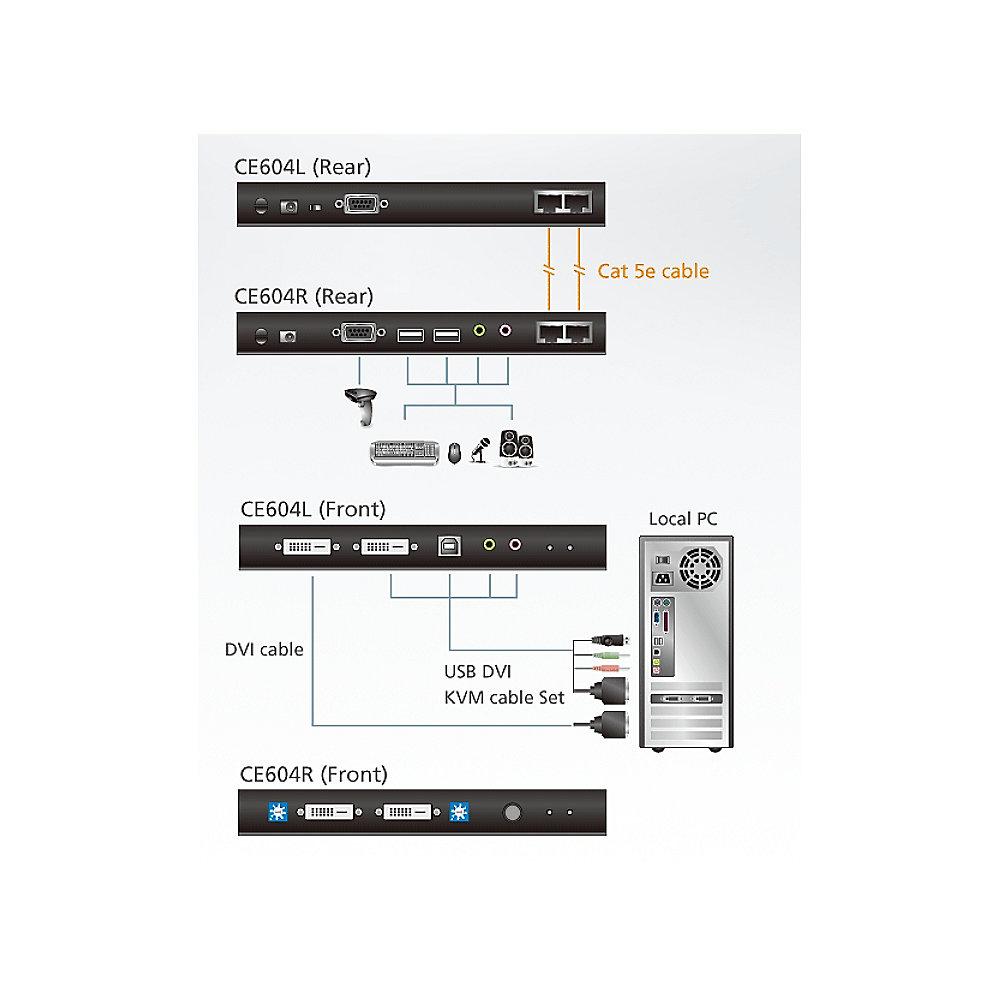

  • Übertragung der Ton-, Tastatur-, Maus-, DDC- und DVI-Signale eines Bildschirms über ein einziges Kat. 5-Kabel; die Daten für RS-232, Mikrofon und den zweiten DVI-Bildschirm werden über ein weiteres Kat. 5e-Kabel übertragen.

  • Unterstützt die Bildübertragung von Zweischirmsystemen

  • Tonübertragung – unterstützt Stereo-Lautsprecher und -Mikrofon

  • Echte DDC-Bypass-Funktion sowie ATEN EDID-Technologie – Einstellung der verschiedenen Konfigurationen über Hotkeys

  • PC-Wakeup-Funktion über Drucktaste bzw. Hotkey

  • Serieller RS-232-Kanal für serielles Terminal oder serielle Geräte wie z.B. Touchscreens oder Strichcode-Scanner (Baudrate 9600 bps)

  • Kompatibel zu anderen KVM-Switches mit Zweischirmunterstützung von ATEN, wie z.B. dem CS1642A/ CS1644A oder dem CS1762A/CS1764A

  • Herausragende Bildqualität – bis zu 1920 x 1200 bei 60 Hz auf 30 m, 1024 x 768 bei 60 Hz auf 60 m

  • Manuelle Signalkompensation zur Anpassung der Signalqualität an die Entfernung

  • Eingebauter Schutz gegen statische Entladungen bis 8 bzw. 15 KV (8 KV bei Kontakt, 15 KV bei Überschlägen) und Überspannungen bis 2 KV





Hochladen einer Anleitung:

Besitzen Sie eine Bedienungsanleitung für Aten CE604 USB Dual View DVI KVM Extender with Audio and RS-232 (60m) schwarz in elektronischer Form? Schicken Sie sie uns bitte und helfen Sie, unsere Handbuch-Bibliothek auszubauen. Vielen Dank auch im Namen der übrigen Benutzer.

Für die Hochladen der Anleitung muss überprüft werden, dass Sie kein Roboter sind. Danach erscheint der Schaltfläche "Link Speichern" oder "Hochladen der Datei".
PDF Bedienungsanleitung hochladen DOC Bedienungsanleitung hochladen
Hier geben sie den Link ein zur Bedienung dieses Produkts:





ODER

Hier geben Sie die Datei ein mit der Anleitung zur Bedienung dieses Produkts:
(60MB max; Erlaubte Formate: pdf, docx, jpg)

0%


Technische Parameter:

Aten CE604 USB Dual View DVI KVM Extender with Audio and RS-232 (60m) schwarz

Technische Daten

Funktion CE604L CE604R

Anschlüsse KVM-Ports USB 1 x USB Typ B Buchse (weiß) --

Lautsprecher 1 x Mini-Stereo-Buchsen (grün) --

Mikrofon 1 x Mini-Stereo-Buchse (pink) --

Video-Eingang 2 x DVI-D Buchse (weiß) --

Konsolports Grafik -- 2 x DVI-D Buchse (weiß)

Lautsprecher -- 1 x Mini-Stereo-Buchsen (grün)

Mikrofon -- 1 x Mini-Stereo-Buchse (pink)

Tastatur -- 1 x USB Typ A Buchse (weiß)

Maus -- 1 x USB Typ A Buchse (weiß)

RS-232 1 x DB-9 Buchse (schwarz) 1 x DB-9 Stecker (schwarz)

Stromversorgung 1 Stromeingangsbuchse (schwarz)

1./2. Signalübertragung 2 x RJ-45 Buchse (schwarz)

LED-Anzeigen Verbindung 1 (grün) 1 (grün)

Betrieb 1 (grün) 1 (grün)

Schalter Kompensationsschalter -- 2 x Schalter mit 8 Stufen

Firmwareaktualisierung 1 x Schiebeschalter --

Tasten Wakeup-Taste -- 1 x Drucktaste

Grafik 1920 x 1200 bei 60 Hz (30 m); 1024 x 768 bei 60 Hz (60 m)

Stromverbrauch 5,3 V=, 3,4 W 5,3 V=, 4,3 W

Umgebungsbedingungen Betriebstemperatur 0 bis 50 °C

Lagertemperatur -20 bis 60 °C

Luftfeuchtigkeit 0 bis 80% RL, nicht kondensierend

Physische

Eigenschaften Gehäuse Metall

Gewicht 0.48 kg 0.48 kg

Abmessungen

(L x B x H) 8.67x20.20x2.50cm 8.67x20.20x2.50cm

Lieferumfang
  • 1x CE604L (lokales Gerät)

  • 1x CE604R (Gerät für Gegenstelle)

  • 1x 2L-7D02U USB-KVM-Kabelset für DVI-Grafik (1.8m)

  • 1x LIN5-26W-W11G DVI-Kabel (1.8m)

  • 2x 0AD6-1605-24EG Netzteile

  • 1x Montagekit

  • 1x Benutzerhandbuch
