Bedienungsanleitung für Aten CS1768 USB-KVM-Switch mit 8 Ports für DVI-Grafik schwarz Klicken Sie um das Bild zu vergrößern
Inhalt der Anleitung für Aten CS1768 USB-KVM-Switch mit 8 Ports für DVI-Grafik schwarz
- Produktkategorie: KVM Switches ATEN
- Marke: ATEN
- Beschreibung und Inhalt der Verpackung
- Technische Informationen und Grundeinstellung
- Häufig gestellte Fragen – FAQ
- Problemlösungen (kann nicht eingeschaltet werden, reagiert nicht, fehlerhafte Meldung, was zu tun ist, wenn...)
- Autorisierter Service ATEN KVM Switches
 |
Die Bedienungsanleitung zu Aten CS1768 USB-KVM-Switch mit 8 Ports für DVI-Grafik schwarz enthält die grundlegenden Anweisungen,
die bei der Installierung und beim Betrieb zu respektieren sind. Lesen Sie diese Anleitung vor der Inbetriebsetzung sorgfältig durch!
Befolgen sie alle Sicherheitsanweisungen und Warmhinweise und richten Sie sich nach den angeführten Empfehlungen.
Die Anleitung bildet einen untrennbaren Bestandteil des ATEN Produkts und sollte bei dessen Verkauf oder Ortswechsel
gemeinsam mit dem Produkt übergeben werden. Die Einhaltung dieser Gebrauchsanleitung stellt eine unabdingbare Voraussetzung
dar für den Schutz der Gesundheit von Personen und für die Anerkennung der Haftung des Herstellers für etwaige Mängel des Produkts innerhalb der Garantiefrist.
Laden sie ich die offizielle ATEN-Anleitung herunter, in der Sie die Anweisungen zu Installierung, Benutzung, Wartung und Service Ihres Produkts finden.
Und vergessen sie nicht: Durch eine unsachgemäße Handhabung des ATEN Produkts verkürzt Sie dessen Lebensdauer erheblich!
|

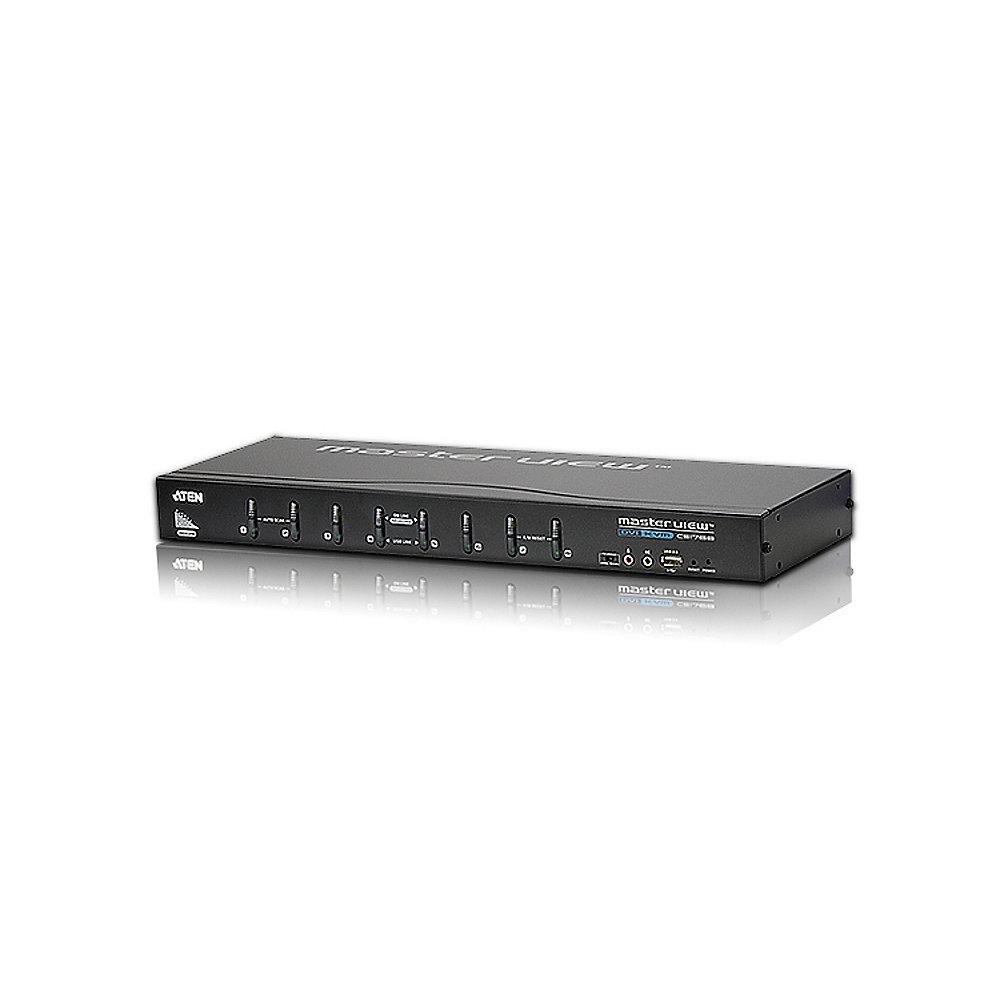

Produktbeschreibung: Aten CS1768 USB-KVM-Switch mit 8 Ports für DVI-Grafik, schwarz Der USB-KVM-Switch mit 8 Ports für DVI-Grafik CS1768 ist ein Multifunktionsgerät, das es ermöglicht, 8 Computer von einer einzigen USB-Tastatur, Monitor (DVI-I und VGA) und USB-Maus aus zu steuern. Er kann auf maximal drei Ebenen kaskadiert werden – Dadurch ist eine Kaskadenschaltung von maximal 73 CS1768s-Einheiten möglich – dies ergibt bis zu 512 Computer – die alle von einer einzigen Konsole aus gesteuert werden können – ideale Voraussetzungen für die Verwaltung von IT-Anwendungen auf industrieller Ebene. Weiterhin unterstützt der CS1768 die Multiview-Konfiguration, durch die bis zu vier Switches über herkömmliche USB-Kabel verbunden werden können, um auf Mehrschirmcomputern übersichtlich die gesamte Konfiguration im Griff haben zu können. So können Sie die Bildausgabe bequem gegenüberstellen, analysieren und übersichtlich überwachen, wodurch sich der gesamte Arbeitsablauf vereinfacht. Ferner besitzt der CS1768 die von ATEN bekannte OSD-Menüsteuerung, über die der Zugriff auf jeden der angeschlossenen Computer möglich ist. Über das OSD-Menü lässt sich auch die Gerätekonfiguration sichern und bei Bedarf zurückspielen. Der CS1768 unterstützt Multimediatastaturen und die Tonübertragung. Die Toneingabe kann über zwei Mikrofone, eins für jeden Computer, erfolgen. Sie können sich die Tonwiedergabe der einzelnen Computer auf zwei Lautsprechersets anhören (jeweils ein Wiedergabesignal gleichzeitig). Features -
eine USB-Konsole steuert acht Computer mit Single Link-DVI- oder VGA-Grafikkarte und zwei weitere USB 2.0-Geräte -
Unterstützt sowohl digitale (DVI) als auch analoge (VGA) Bildausgabe – gemischte Wiedergabe möglich -
Kaskadenschaltung in drei Ebenen möglich – Steuerung von bis zu 512 Computern -
Multiview-Betrieb – schalten Sie bis zu vier CS1768-Einheiten zusammen, und geben Sie das Bild auf bis zu vier Monitoren aus (Zwei-, Drei- und Vierschirmsysteme) -

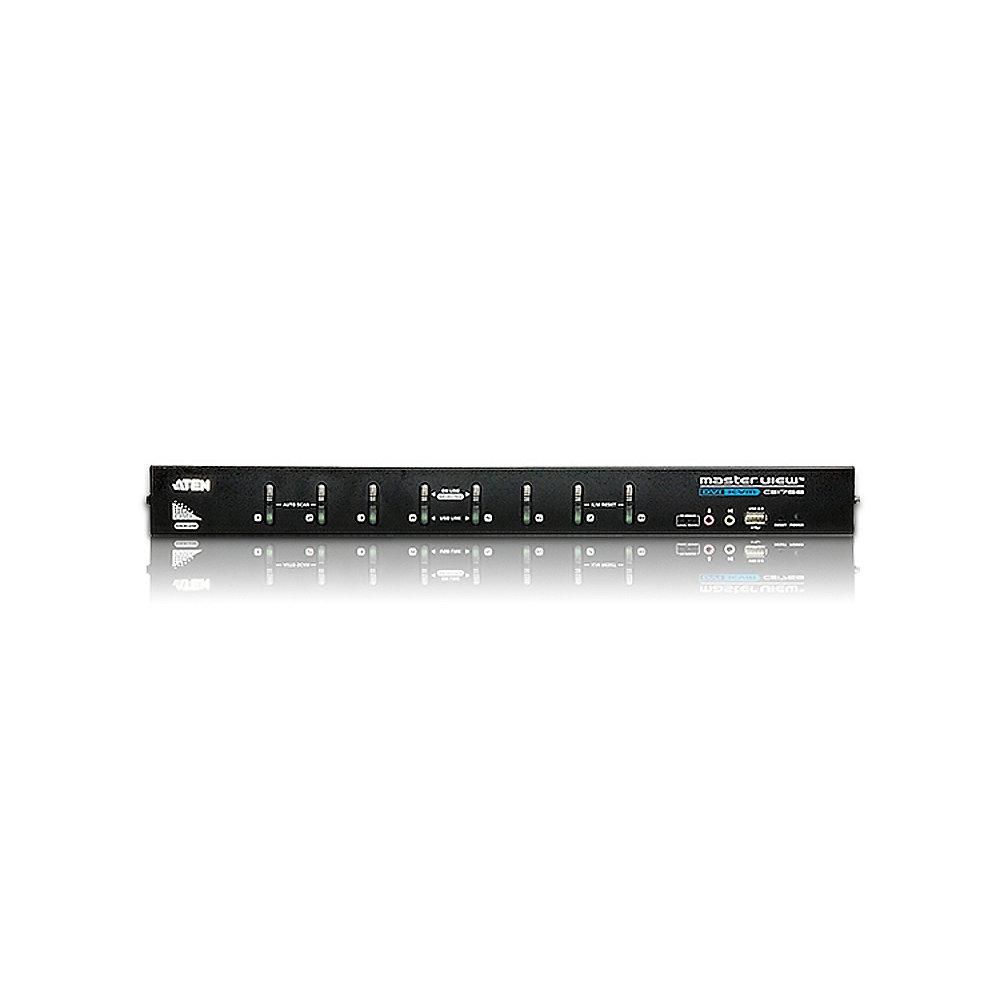

Auswahl der Computer per Drucktaster auf der Gerätevorderseite, Hotkey- Tastenkombinationen und mehrsprachigem OSD (Bildschirmmenü) -
OSD-Funktion zum Sichern/Wiederherstellen – hiermit kann der Administrator die Konfiguration des Switches und die Benutzerprofile sichern -
Eingebauter 2-Port-USB-2.0-Hub -
Vollständig kompatibel zu den USB-2.0-Spezifikationen -
Kennwortauthentifizierung auf zwei Ebenen (Administrator/Benutzer) für erhöhte Sicherheit -
Mehrsprachiges OSD-Menü auf Englisch, Deutsch, Japanisch, Chinesisch (traditionell), Chinesisch (vereinfacht), Spanisch, Russisch und Französisch -
Tonübertragung – voller Bassumfang für ein außergewöhnliches Klangerlebnis auf 2.1- Surround-Sound-Anlagen -
Konsol-Audioports auf der Vorderseite für vereinfachten Anschluss -
Unterstützt zahlreiche Plattformen – Windows, Linux, Mac, Sun -
Unterstützt die gängigen Breitbildauflösungen -
Herausragende Bildqualität – Auflösungen bis 1920 x 1200 (DVI Single Link); 2048 x 1536 (VGA); DDC2B -
Unabhängiges Umschalten von KVM und USB -
Unterstützt digitale DVI- und analoge Monitore – vollständig kompatibel zu den DVI- Spezifikationen -
HDCP-kompatibel -
Video DynaSync™ – exklusive Technologie von ATEN zum Vermeiden von Anzeigeproblemen bei Neustart und Optimierung der Auflösung bei der Portumschaltung -
Konsole mit Mausportemulation und Bypass-Funktion unterstützt die meisten Maustreiber und Multifunktions-Mäuse -
Tastaturemulation für fehlerfreies Booten -
Unterstützt und emuliert Macintosh- und Sun-Tastaturen -
Mehrsprachige Tastaturbelegung – unterstützt Englisch (US), Englisch (UK), Französisch, Deutsch, Japanisch, Koreanisch -
Automatische Portumschaltung zur Überwachung der angeschlossenen Computer -
Broadcast-Betrieb – ermöglicht das Versenden von Befehlen von der Konsole an alle Computer gleichzeitig, um bestimmte Aufgaben gleichzeitig auszuführen -
Firmwareaktualisierung möglich Hinweis: PC-Tastaturkombinationen emulieren Sun-/Mac-Tastaturen; Mac-/Sun-Tastaturen funktionieren nur mit Macintosh- bzw. Sun-Computern
|
Hochladen einer Anleitung:
Besitzen Sie eine Bedienungsanleitung für Aten CS1768 USB-KVM-Switch mit 8 Ports für DVI-Grafik schwarz in elektronischer Form? Schicken Sie sie uns bitte und helfen Sie,
unsere Handbuch-Bibliothek auszubauen. Vielen Dank auch im Namen der übrigen Benutzer.
Für die Hochladen der Anleitung muss überprüft werden, dass Sie kein Roboter sind. Danach erscheint der Schaltfläche "Link Speichern" oder "Hochladen der Datei".

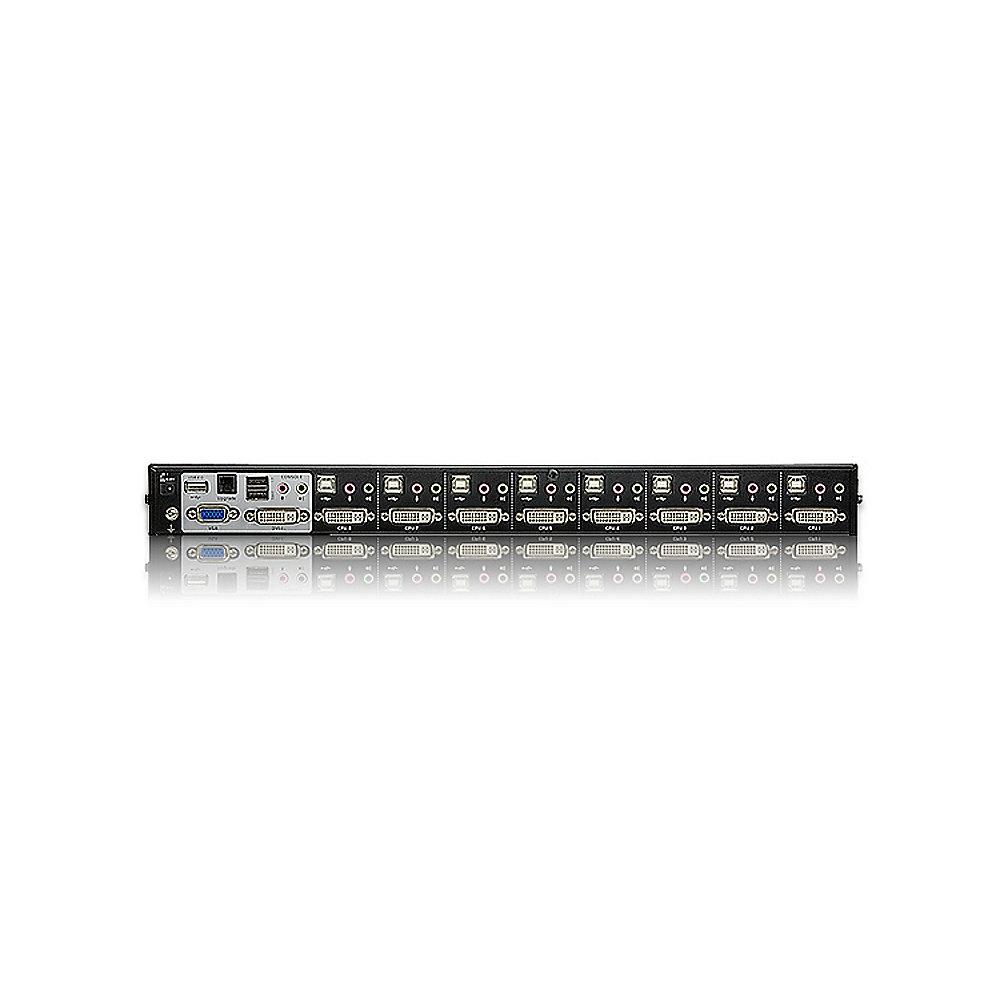

Technische Parameter: Aten CS1768 USB-KVM-Switch mit 8 Ports für DVI-Grafik schwarz | Technische Daten | Computeranschlüsse Direkt 8 Portauswahl OSD, Hotkey, Drucktaster Anschlüsse Konsolports 1 x DVI-I Buchse (weiß) -
Maus 1 x USB Typ A Buchse (schwarz) -
Lautsprecher 2 x Mini-Stereo-Buchsen, Buchse (grün; 1 x Vorderseite; 1 x Rückseite) -
Mikrofon 2 x Mini-Stereo-Buchsen, Buchse (pink; 1 x Vorderseite; 1 x Rückseite) KVM-Ports -
Tastatur/Maus 8 x USB Typ B Buchse (weiß) -
Grafik 8 x DVI-I Buchse (weiß) -
Lautsprecher 8 x Mini-Stereo-Buchsen, Buchse (grün) -
Mikrofon 8 x Mini-Stereo-Buchsen, Stecker (pink) Firmwareaktualisierung 1 x RJ-11 Buchse (schwarz) Stromversorgung 1 x Stromeingangsbuchse USB 2.0-Hub 2 x USB Typ A, Buchse (weiß; 1 x Vorderseite, 1 x Rückseite) Schalter Portauswahl 8 x Drucktasten Zurücksetzen 1 x halbverdeckter Drucktaster Firmwareaktualisierung 1 x Schiebeschalter LED-Anzeigen USB-Verbindung 8 (grün) Online/ausgewählt 8 (orange) Betrieb 1 (dunkelgrün) Emulation Tastatur/Maus USB Grafik DVI Single Link: 1920 x 1200; VGA: 2048 x 1536 Umschaltintervall 1 -255 Sekunden (Voreinstellung: 5 Sekunden) Stromverbrauch 5,3 V=, 3,76 W Umgebung Physische Eigenschaften | | Lieferumfang | -
1x CS1768 8-Port-KVM-Switch mit USB für DVI-Grafik mit Kit für Rackmontage -
2x 2L-7D02U KVM-Kabels mit USB- und DVI-D-Steckern -
1x Kabel zur Firmwareaktualisierung -
1x 0AD6-1605-24EG Netzteil -
1x Standfuß-Set (4 Stk.) -
1x Benutzerhandbuch -
1x Kurzanleitung | | Herstellergarantie | Weitere Informationen zum Service, Support und zu den Garantiebedingungen des Herstellers finden Sie hier! |
