Aten VM0808HA 8x8 4K-HDMI Matrix Switch

Benutzerhandbuch und Bedienungsanleitung im PDF-Format herunterladen
Bewertung: 0 von 5 - 0% der Befragten würden das einem Freund empfehlen.
Bewertung: 0.0 von 5

Bedienungsanleitung für Aten VM0808HA 8x8 4K-HDMI Matrix Switch

Klicken Sie um das Bild zu vergrößern
Aten VM0808HA 8x8 4K-HDMI Matrix Switch Inhalt der Anleitung für Aten VM0808HA 8x8 4K-HDMI Matrix Switch
  • Produktkategorie: Kabel ATEN
  • Marke: ATEN
  • Beschreibung und Inhalt der Verpackung
  • Technische Informationen und Grundeinstellung
  • Häufig gestellte Fragen – FAQ
  • Problemlösungen (kann nicht eingeschaltet werden, reagiert nicht, fehlerhafte Meldung, was zu tun ist, wenn...)
  • Autorisierter Service ATEN Kabel

Aten VM0808HA 8x8 4K-HDMI Matrix Switch Aten VM0808HA 8x8 4K-HDMI Matrix Switch Aten VM0808HA 8x8 4K-HDMI Matrix Switch Aten VM0808HA 8x8 4K-HDMI Matrix Switch
Die Bedienungsanleitung zu Aten VM0808HA 8x8 4K-HDMI Matrix Switch enthält die grundlegenden Anweisungen, die bei der Installierung und beim Betrieb zu respektieren sind. Lesen Sie diese Anleitung vor der Inbetriebsetzung sorgfältig durch! Befolgen sie alle Sicherheitsanweisungen und Warmhinweise und richten Sie sich nach den angeführten Empfehlungen. Die Anleitung bildet einen untrennbaren Bestandteil des ATEN Produkts und sollte bei dessen Verkauf oder Ortswechsel gemeinsam mit dem Produkt übergeben werden. Die Einhaltung dieser Gebrauchsanleitung stellt eine unabdingbare Voraussetzung dar für den Schutz der Gesundheit von Personen und für die Anerkennung der Haftung des Herstellers für etwaige Mängel des Produkts innerhalb der Garantiefrist. Laden sie ich die offizielle ATEN-Anleitung herunter, in der Sie die Anweisungen zu Installierung, Benutzung, Wartung und Service Ihres Produkts finden.

Und vergessen sie nicht: Durch eine unsachgemäße Handhabung des ATEN Produkts verkürzt Sie dessen Lebensdauer erheblich!



Produktbeschreibung:

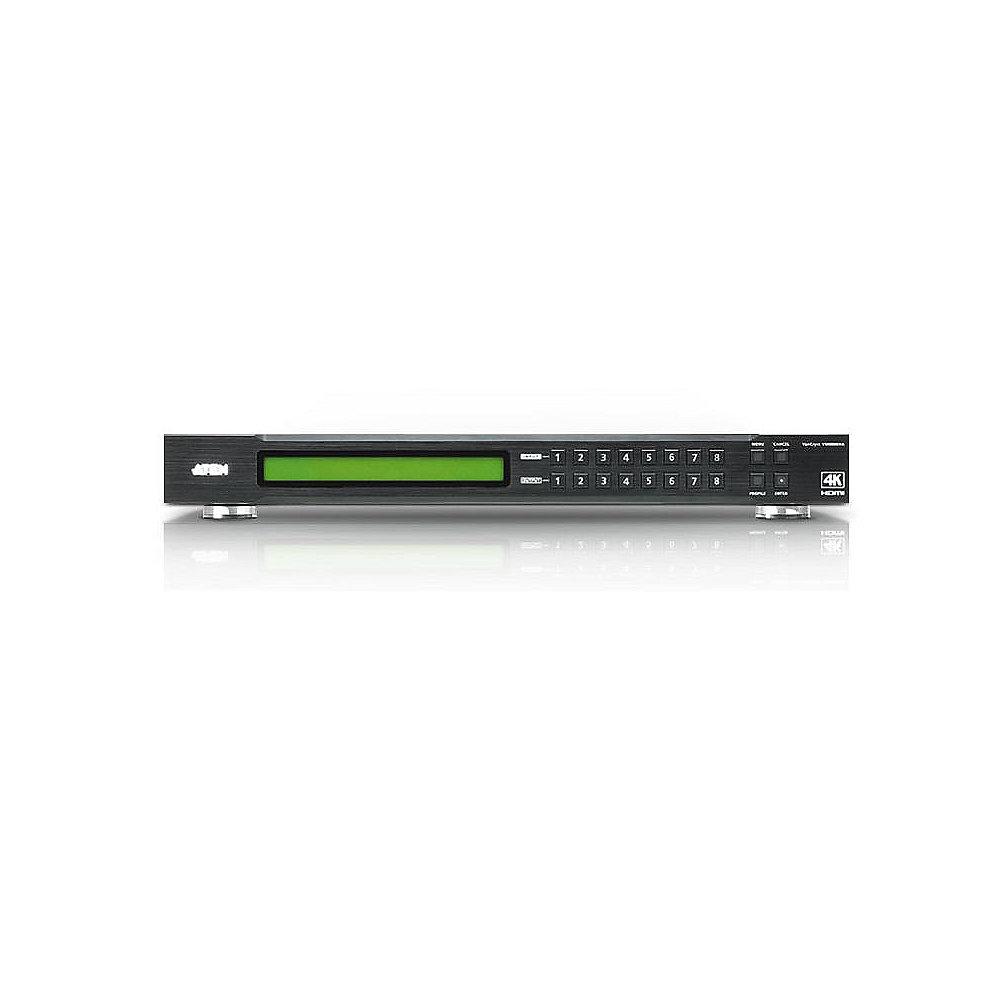

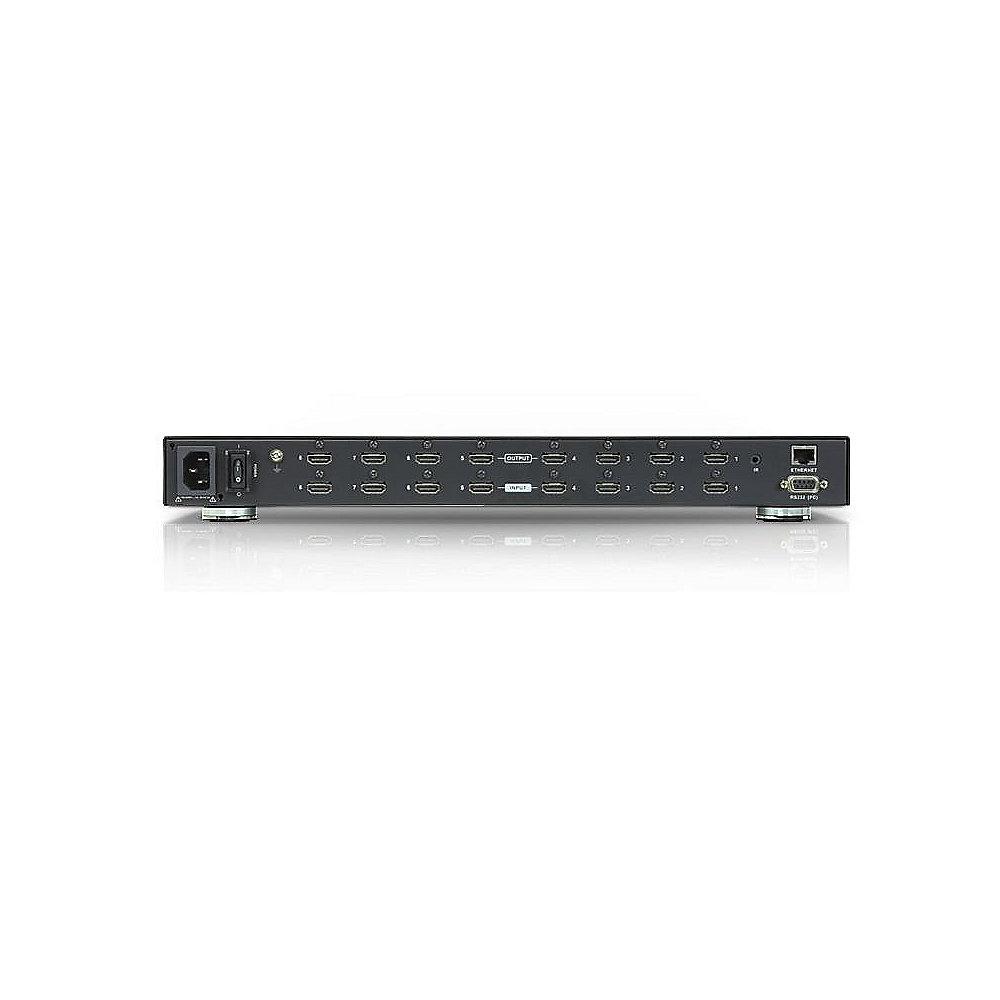

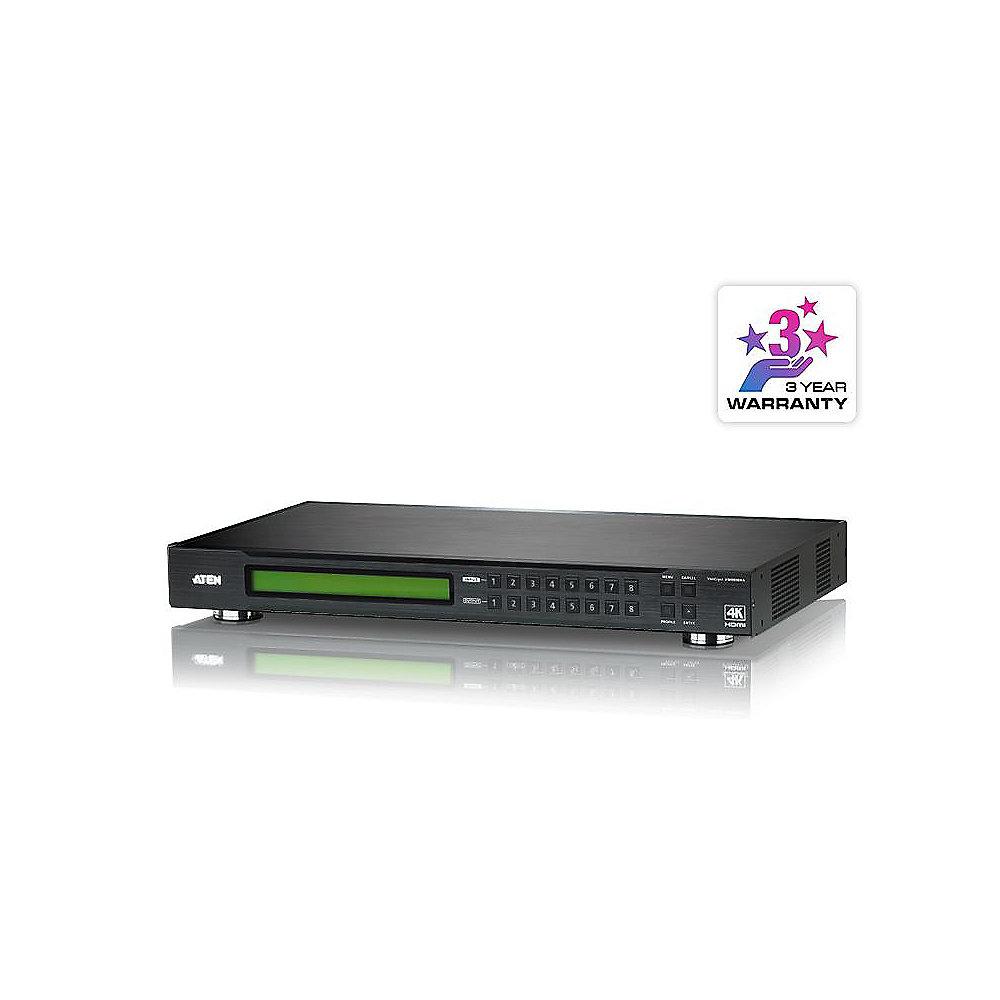

Aten VM0808HA 8x8 4K-HDMI Matrix Switch

Der ATEN VM0808HA 8x8 4K HDMI Matrix Switch unterstützt 4K Auflösungen von UHD (3840 x 2160) und DCI (4096 x 2160) mit Aktualisierungsraten von 30 Hz (4:4:4) und 60 Hz (4:2:0). Der VM0808HA ist bereit für die Zukunft von hochauflösendem Video Switching und ideal für Anwendungen, bei denen das Routing von 4K Digitalsignalen erforderlich ist, z.B. in Klassenzimmern, Hörsälen, Kaufhäusern und mehr.

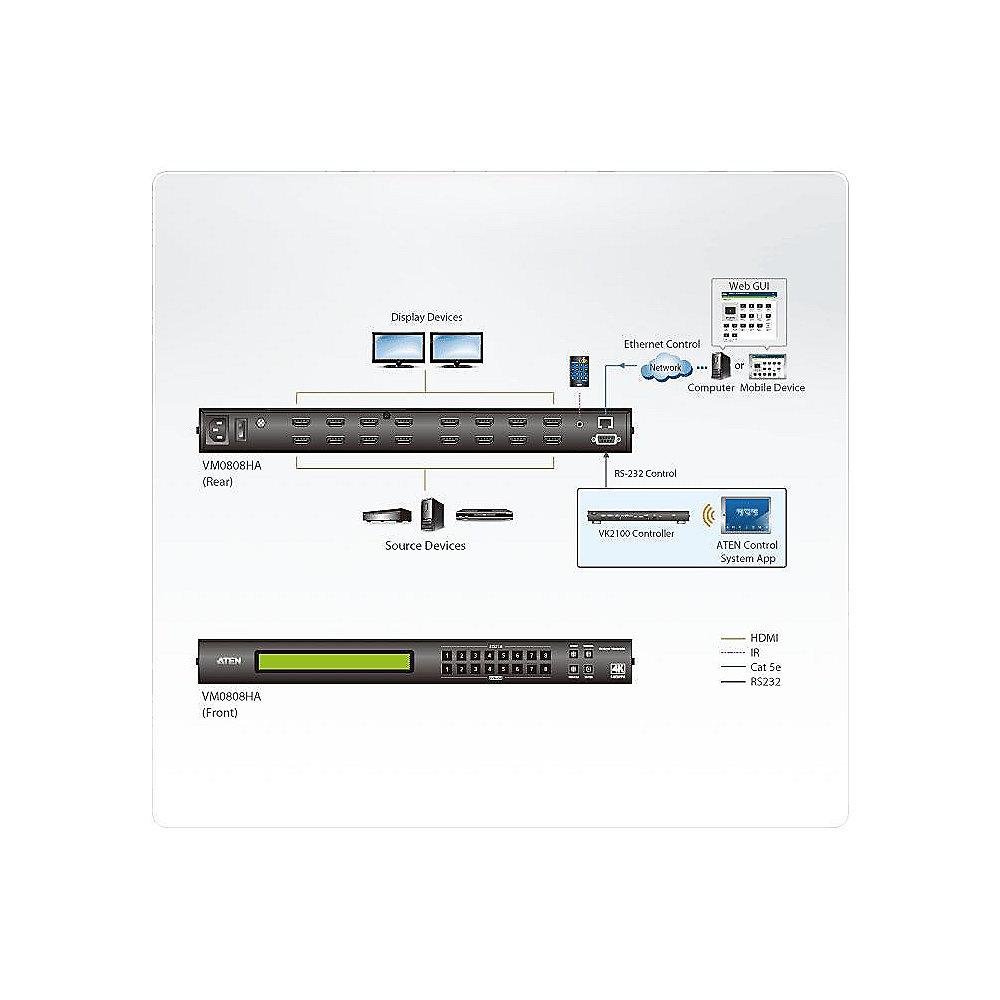

Der VM0808HA Matrix Switch bietet eine einfache und günstige Möglichkeit zur Weiterleitung von 8 HDMI Videoquellen an 8 HDMI Monitore und kann über Tasten an der Vorderseite, IR Fernbedienung, RS-232 Steuerung und Ethernet Verbindungen bedient werden, was eine optimale Anzeige und Steuerung von hochauflösendem Video gewährleistet. Mit der integrierten Web GUI ist der VM0808HA zudem einfach über jeden Webbrowser für die Remote Konfiguration und Anpassung jeder HDMI Quelle und Monitorverbindung erreichbar.

Hauptmerkmale
  • Verbindet bis zu 8 HDMI Quellen mit bis zu 8 HDMI Anzeigen

  • Unterstützt 4K Auflösungen von UHD (3840 x 2160) und DCI (4096 x 2160) mit Aktualisierungsraten von 30 Hz (4:4:4) und 60 Hz (4:2:0)

  • EDID Expert™ – wählt optimale EDID Einstellungen für flüssiges Einschalten, hochwertige Anzeige und Nutzung der optimalen Auflösungen über mehrere Monitore

  • Mehrere Steuerungsmethoden – Systemverwaltung über Tasten an der Vorderseite, IR Fernbedienung, RS-232 Steuerung und Ethernet Verbindungen (Web GUI)

  • Unterstützt Dolby True HD und DTS HD Master Audio

  • Signalraten bis zu 3,4 Gbits für flüssige 4K Ausgabe

  • HDMI (3D, Deep Color, 4K) und HDCP 2.2 kompatibel

  • Consumer Electronics Control (CEC) ermöglicht verbundenen HDMI Geräten die gegenseitige Kommunikation und Reaktion auf eine einzelne Fernbedienung

  • Unterstützt das ATEN LockPro™ HDMI Kabelschloss für sichere HDMI Kabelverbindungen

  • ESD Schutz für HDMI

  • Firmware-Upgrade möglich

  • Rack-Montage möglich (1U Design)

Lieferumfang
  • 1x VM0808HA 8x8 4K HDMI Matrix Switch

  • 1x LIN2-418K-E12G Stromkabel

  • 1x 2XRT-0106G IR Fernbedienung

  • 1x 2XRT-0003G IR Empfänger

  • 1x Montageset

  • 1x Benutzeranleitung





Hochladen einer Anleitung:

Besitzen Sie eine Bedienungsanleitung für Aten VM0808HA 8x8 4K-HDMI Matrix Switch in elektronischer Form? Schicken Sie sie uns bitte und helfen Sie, unsere Handbuch-Bibliothek auszubauen. Vielen Dank auch im Namen der übrigen Benutzer.

Für die Hochladen der Anleitung muss überprüft werden, dass Sie kein Roboter sind. Danach erscheint der Schaltfläche "Link Speichern" oder "Hochladen der Datei".
PDF Bedienungsanleitung hochladen DOC Bedienungsanleitung hochladen
Hier geben sie den Link ein zur Bedienung dieses Produkts:





ODER

Hier geben Sie die Datei ein mit der Anleitung zur Bedienung dieses Produkts:
(60MB max; Erlaubte Formate: pdf, docx, jpg)

0%


Technische Parameter:

Aten VM0808HA 8x8 4K-HDMI Matrix Switch

Technische Daten

Videoeingang

  • Schnittstelle 8 x HDMI-Typ-A-Buchse (Schwarz)

  • Impedanz 100 Ώ

  • Max. Entfernung 1,8 m

Videoausgang

  • Schnittstelle 8 x HDMI-Typ-A-Buchse (Schwarz)

  • Impedanz 100 Ώ

  • Max. Entfernung 15 m

Video

  • Max. Datenrate 10,2 Gb/s (3,4 Gb/s pro Lane)

  • Max. Pixeltakt 340 MHz

  • Konformität HDMI (3D, 4K, Deep Color), HDCP 2.2 kompatibel, Consumer Electronics Control (CEC)

  • Max. Auflösungen Bis 4096 x 2160 / 3840 x 2160 bei 60 Hz (4:2:0); 4096 x 2160 / 3840 x 2160 bei 30 Hz (4:4:4)

  • Max. Entfernung Bis 15 m

Physische Eigenschaften

  • Gehäuse Metall

  • Gewicht 3,86 kg

  • Abmessungen (L x B x H) 43,24 x 26,23 x 4,40 cm

Lieferumfang
  • 1x VM0808HA 8x8 4K HDMI Matrix Switch

  • 1x LIN2-418K-E12G Stromkabel

  • 1x 2XRT-0106G IR Fernbedienung

  • 1x 2XRT-0003G IR Empfänger

  • 1x Montageset

  • 1x Benutzeranleitung

Garantie

3 Jahre

Weitere Informationen zum Service, Support und zu den Garantiebedingungen des Herstellers finden Sie hier!
