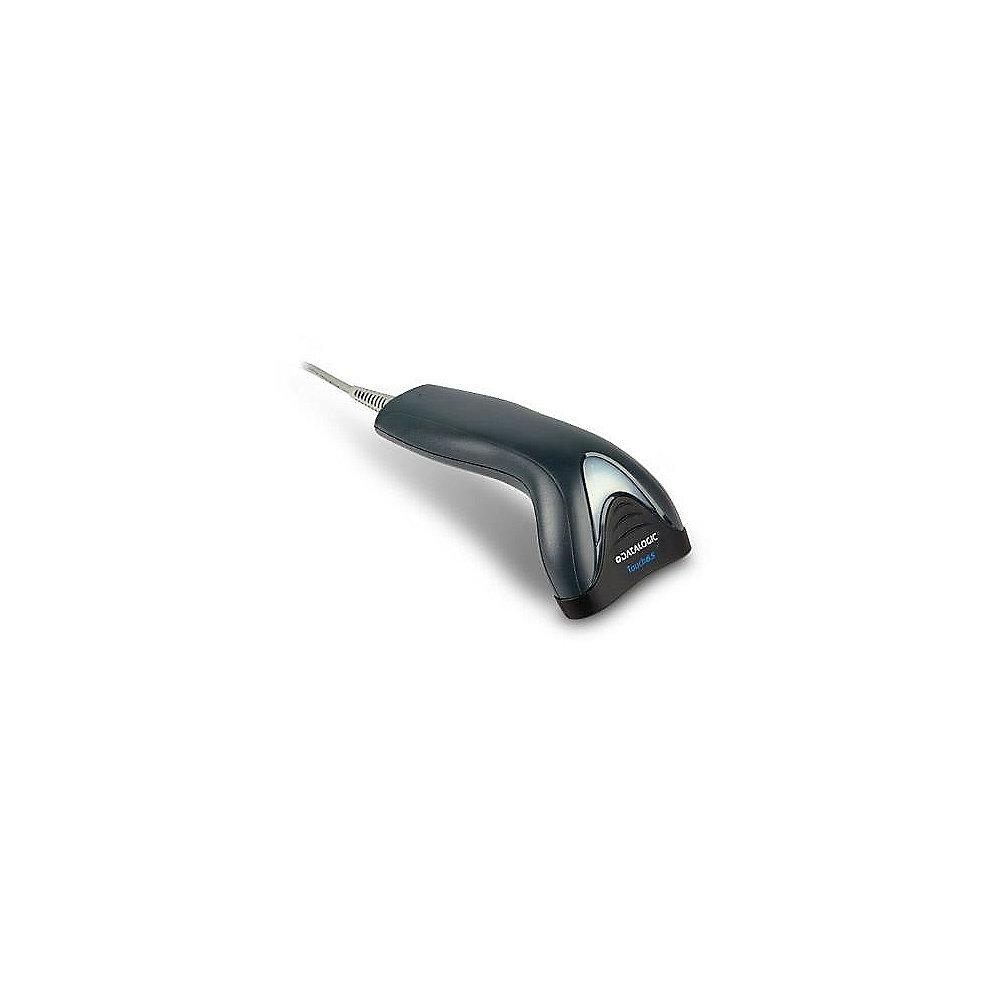

Bedienungsanleitung für Datalogic Touch TD1100 65 Lite Schwarz Barcodescanner (ohne Kabel) Klicken Sie um das Bild zu vergrößern
Inhalt der Anleitung für Datalogic Touch TD1100 65 Lite Schwarz Barcodescanner (ohne Kabel)
- Produktkategorie: Scanner Datalogic
- Marke: Datalogic
- Beschreibung und Inhalt der Verpackung
- Technische Informationen und Grundeinstellung
- Häufig gestellte Fragen – FAQ
- Problemlösungen (kann nicht eingeschaltet werden, reagiert nicht, fehlerhafte Meldung, was zu tun ist, wenn...)
- Autorisierter Service Datalogic Scanner
 |
Die Bedienungsanleitung zu Datalogic Touch TD1100 65 Lite Schwarz Barcodescanner (ohne Kabel) enthält die grundlegenden Anweisungen,
die bei der Installierung und beim Betrieb zu respektieren sind. Lesen Sie diese Anleitung vor der Inbetriebsetzung sorgfältig durch!
Befolgen sie alle Sicherheitsanweisungen und Warmhinweise und richten Sie sich nach den angeführten Empfehlungen.
Die Anleitung bildet einen untrennbaren Bestandteil des Datalogic Produkts und sollte bei dessen Verkauf oder Ortswechsel
gemeinsam mit dem Produkt übergeben werden. Die Einhaltung dieser Gebrauchsanleitung stellt eine unabdingbare Voraussetzung
dar für den Schutz der Gesundheit von Personen und für die Anerkennung der Haftung des Herstellers für etwaige Mängel des Produkts innerhalb der Garantiefrist.
Laden sie ich die offizielle Datalogic-Anleitung herunter, in der Sie die Anweisungen zu Installierung, Benutzung, Wartung und Service Ihres Produkts finden.
Und vergessen sie nicht: Durch eine unsachgemäße Handhabung des Datalogic Produkts verkürzt Sie dessen Lebensdauer erheblich!
|
Produktbeschreibung: Für alle Anwender, die eine kostengünstige und dabei hochwertige Lösung suchen, die Barcodes aus kürzester Distanz erfasst, ist die TD1100 Serie die ideale Lösung. TD1100, wurde für verschiedene Einsatzbereiche konzipiert, die von einem geringen Warendurchsatz geprägt sind. Er steht für eine hervorragende Leseleistung bei der Erfassung von linearen Barcodes im Nahbereich - selbst wenn diese beschädigt oder schlecht gedruckt sind. Der TD1100 ist klein, leicht und zeichnet sich durch einen niedrigen Energieverbrauch aus. Ein weiteres Qualitätsmerkmal ist seine Robustheit mit einem Fallschutz von 1,5 m. Er ist mit zwei unterschiedlich großen Lesebereichen erhältlich: 6,5 cm / 2,6 in (TD1100 65) für Standard Codes oder 9,0 cm / 3,5 in (TD1100 90) für längere Codes. Eine komplette „All-in-One“ Multi-Interface-Lösung mit RS-232, USB, Keyboard Wedge und Lesestift Emulation bietet der TD1100 65/90 Pro. Während der TD1100 65/90 Light in zwei Versionen erhältlich ist, entweder mit USB oder mit RS-232/Keyboard Wedge Schnittstelle. Ein innovativer „read-thru“ Ständer ermöglicht freihändiges Scannen auf Dokumenten oder kleinen Artikeln.
|
Hochladen einer Anleitung:
Besitzen Sie eine Bedienungsanleitung für Datalogic Touch TD1100 65 Lite Schwarz Barcodescanner (ohne Kabel) in elektronischer Form? Schicken Sie sie uns bitte und helfen Sie,
unsere Handbuch-Bibliothek auszubauen. Vielen Dank auch im Namen der übrigen Benutzer.
Für die Hochladen der Anleitung muss überprüft werden, dass Sie kein Roboter sind. Danach erscheint der Schaltfläche "Link Speichern" oder "Hochladen der Datei".
Technische Parameter: Datalogic Touch TD1100 65 Lite Schwarz Barcodescanner (ohne Kabel) | Kabellose Kommunikation | | | Dekodiermöglichkeiten | 1D / lineare Codes: Automatische Erkennung aller Standard Linearcodes und linearer GS1 DataBar Codes Stapelcodes : GS1 DataBar Expanded Stacked; GS1 DataBar Stacked; GS1 DataBar Stacked Omnidirectional | | Elektrische Daten | Spannungsversorgung: 5 VDC +/-0,5V Stromaufnahme: Betrieb (typisch): < 100 mA @ 5 VDC Standby/Ruhezustand (typisch): 20 mA @ 5 VDC | | Umgebungsbedingungen | ESD Schutz (Luftentladung ): 16 kV Fallschutz: Übersteht mehrere Stürze auf Beton aus 1,5 m / 5 ft Höhe Luftfeuchtigkeit (nicht kondensierend ): 5 - 95% Schutz vor Staub und Wasser: IP30 Temperatur: Betrieb: 0 bis 50 °C / 32 bis 122 °F; Lager/Transport: -20 bis 70 °C / -4 bis 158 °F Umgebungslicht: 0 - 20.000 lux | | Schnittstellen | | | Physikalische Eigenschaften | Abmessungen: 16,0 x 8,4 x 5,8 cm Gewicht 130 g Verfügbare Farben: Schwarz; | | Leseleistung | Aufläsung (MAXIMUM) TD1100 65: 0,102 mm / 4 mils Druckkontrast (MINIMUM): 25% Leseanzeigen Beeper (Einstellbarer Ton); Good Read LED Lesewinkel Pitch: +/- 65º; Roll (Tilt): +/- 45º; Skew (Yaw):+/- 70° Lichtquelle Beleuchtung: 640 nm LED | | Lesereichweiten | Abhängig von Druckkontrast, Auflösung und Umgebungslicht Minimale Lesedistanz ermittelt anhand Symbollänge und Scanwinkel Code 39: 7,5 mils: 0 bis 8,1 cm Code 39: 10 mils: 0 bis 12,0 cm EAN13: 13 mils: 0 bis 15,0 cm | | Herstellergarantie | | | Zubehör | Kabel: -
Cable, IBM AT/XT, KBW, Din Connector, Straight, CAB-322, 7 ft. 90G001020 -
Cable, IBM PS/2, KBW, Minidin Connector, Coiled, CAB-365, 6 ft. 90A051360 -
Cable, IBM PS/2, KBW, Minidin Connector, External Power Supply, Coiled, CAB-391, 11 ft. 90A051740 -
Cable, IBM VDT. 3151, 34XX, KBW, 8-pin Telephone Connector, Straight, CAB-325, 11 ft. 90G001050 -
Cable, KBW, 4P, Telephone Connector, DEC VDT VT200/220/240/300/320/340/420, CAB-375, 6 ft. 90A051490 -
Cable, RS-232, 25P, Female, Coiled, CAB-363 (Power available on pin 9 of the connector or through external power supply), 6 ft. 90A051340 -
Cable, RS-232, 25P, Female, Straight, CAB-328 (Power Supply available on pin 9 of the connector or with external power supply), 2 Meters 90G001080 -
Cable, RS-232, 25P, Male, Coiled, CAB-364 (Power Supply available on pin 9 of the connector or through external power supply), 6.5 ft. 90A051350 -
Cable, RS-232, 25P, Male, Straight, CAB-320 (Power available on pin 25 of the connector or through power supply), 6 ft. 90G001000 -
Cable, RS-232, 9P, Female, Coiled, CAB-362, External Power, 6 ft. 90A051330 -
Cable, RS-232, 9P, Female, Coiled, CAB-408 (Power available on pin 9 of the connector or through external power supply), 6 ft. 90A051891 -
Cable, RS-232, 9P, Female, Straight, CAB-327, Requires External Power, 6 ft. 90G000008 -
Cable, RS-232, 9P, Female, Straight, CAB-350 (Power Supply available on pin 9 of the connector or through external power supply), 6 ft. 90A051230 -
Cable, RS-232, 9P, Male, Beetle POS, Straight, CAB-389, Power Off Terminal, 6.5 ft. 90A051710 -
Cable, RS-232,6' (For Magellan) 90G001092 -
Cable, USB, IBM PowerPlus Mode, Straight CAB-413, 6 ft. 90A051903 -
Cable, USB, Type A, Coiled, 9', CAB-424E 90A052043 -
Cable, USB, Type A, Coiled, Power off terminal, 2 Meters, CAB-424E 90A052100 -
Cable, USB, Type A, Enhanced, Straight, Power Off Terminal, 2M (USB Certified) 90A052065 -
Cable, USB, Type A, Straight, 6', CAB-426E (USB Certified) 90A052044 -
Cable, WYSE VDT 60/120/160/185/370, KBW, 4P, Telephone Connector, Straight, CAB-373, 6 ft. 90A051470 Halterungen/Ständer -
Holder, Desk/Wall for Touch 65 HLD-T010-65-BK -
Holder, Desk/Wall for Touch 90 HLD-T010-90-BK Netzteile/Stromkabel -
Power Cord, 2-Pin, EU 90ACC1885 -
Power Cord, 2-Pin, UK 90ACC1887 -
Power Cord, 2-Pin, US 90ACC1886 -
Netzteile 5VDC, PG5-05P55 (without power cord) 90ACC1882 |
