Bedienungsanleitung für Intellinet Gb Ethernet WDM Medienkonverter SC Singlemode RX1550/TX1310 20km

Klicken Sie um das Bild zu vergrößern
Intellinet Gb Ethernet WDM Medienkonverter SC Singlemode RX1550/TX1310 20km Inhalt der Anleitung für Intellinet Gb Ethernet WDM Medienkonverter SC Singlemode RX1550/TX1310 20km
  • Produktkategorie: Netzwerk Intellinet
  • Marke: Intellinet
  • Beschreibung und Inhalt der Verpackung
  • Technische Informationen und Grundeinstellung
  • Häufig gestellte Fragen – FAQ
  • Problemlösungen (kann nicht eingeschaltet werden, reagiert nicht, fehlerhafte Meldung, was zu tun ist, wenn...)
  • Autorisierter Service Intellinet Netzwerk

Intellinet Gb Ethernet WDM Medienkonverter SC Singlemode RX1550/TX1310 20km Intellinet Gb Ethernet WDM Medienkonverter SC Singlemode RX1550/TX1310 20km Intellinet Gb Ethernet WDM Medienkonverter SC Singlemode RX1550/TX1310 20km Intellinet Gb Ethernet WDM Medienkonverter SC Singlemode RX1550/TX1310 20km Intellinet Gb Ethernet WDM Medienkonverter SC Singlemode RX1550/TX1310 20km Intellinet Gb Ethernet WDM Medienkonverter SC Singlemode RX1550/TX1310 20km
Die Bedienungsanleitung zu Intellinet Gb Ethernet WDM Medienkonverter SC Singlemode RX1550/TX1310 20km enthält die grundlegenden Anweisungen, die bei der Installierung und beim Betrieb zu respektieren sind. Lesen Sie diese Anleitung vor der Inbetriebsetzung sorgfältig durch! Befolgen sie alle Sicherheitsanweisungen und Warmhinweise und richten Sie sich nach den angeführten Empfehlungen. Die Anleitung bildet einen untrennbaren Bestandteil des Intellinet Produkts und sollte bei dessen Verkauf oder Ortswechsel gemeinsam mit dem Produkt übergeben werden. Die Einhaltung dieser Gebrauchsanleitung stellt eine unabdingbare Voraussetzung dar für den Schutz der Gesundheit von Personen und für die Anerkennung der Haftung des Herstellers für etwaige Mängel des Produkts innerhalb der Garantiefrist. Laden sie ich die offizielle Intellinet-Anleitung herunter, in der Sie die Anweisungen zu Installierung, Benutzung, Wartung und Service Ihres Produkts finden.

Und vergessen sie nicht: Durch eine unsachgemäße Handhabung des Intellinet Produkts verkürzt Sie dessen Lebensdauer erheblich!


Produktbeschreibung:

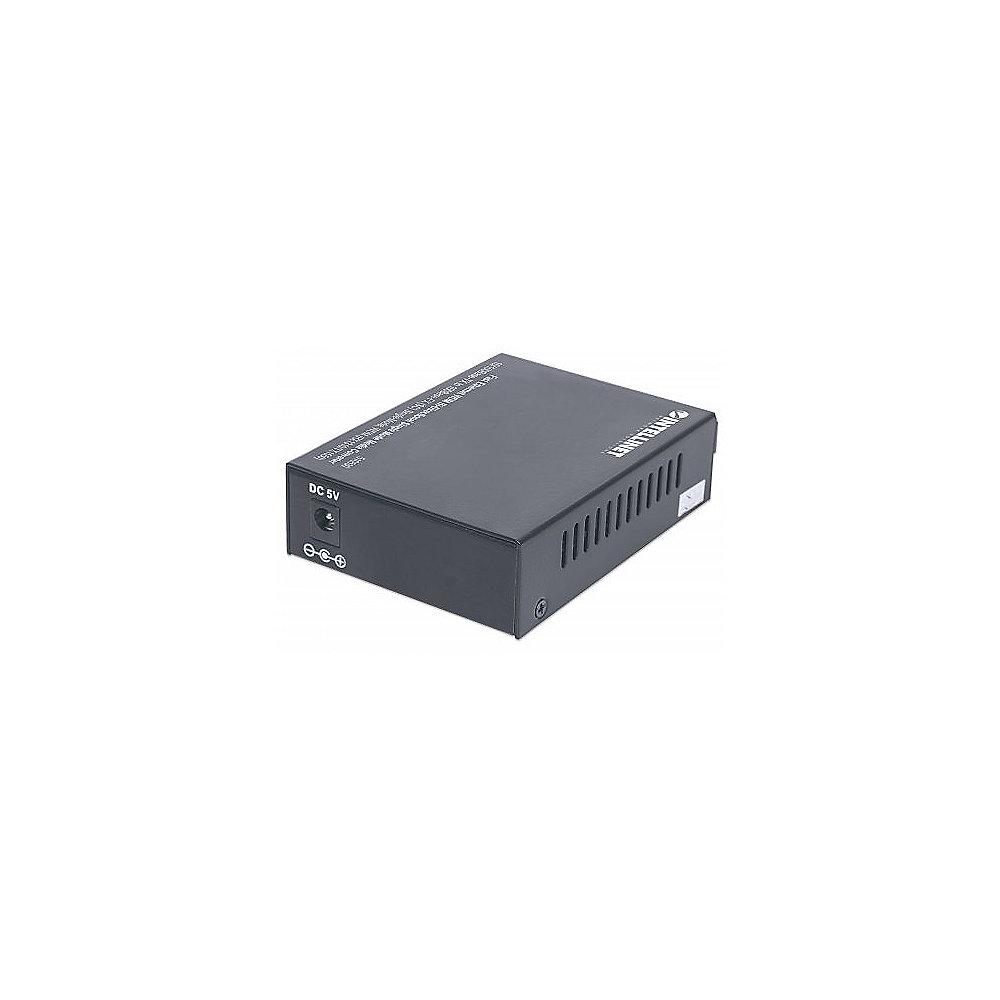

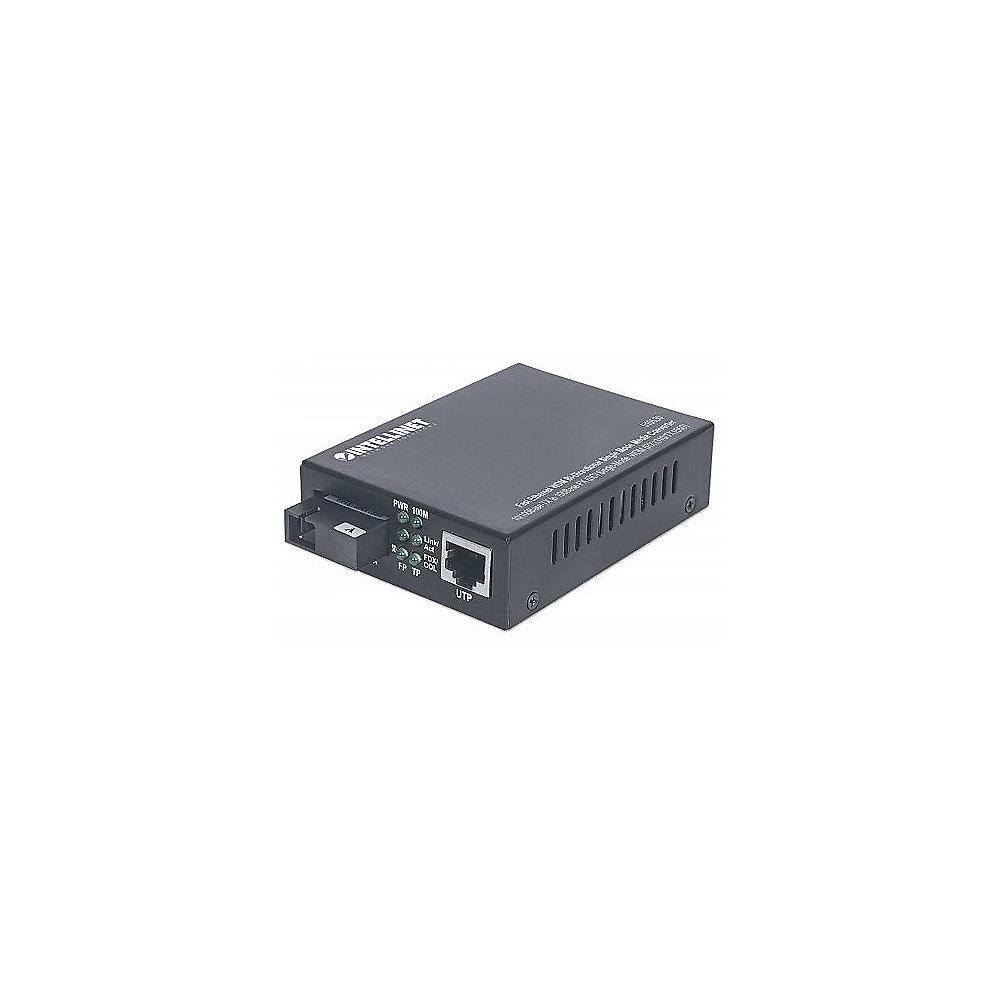

Intellinet Gb Ethernet WDM Medienkonverter SC Singlemode RX1550/TX1310

Der Intellinet Medienkonverter integriert Glasfaserkabel in ein bestehendes Kupferkabelnetzwerk für ein LAN-Upgrade mit geringem Kosten- und Arbeitsaufwand. Er arbeitet transparent – die Leistung und Funktionalität bleiben unverändert, das Netzwerk wird lediglich um die Unterstützung von beiden Medien – Kupfer und LWL – erweitert.

Höhere Reichweite
Durch die LWL-Unterstützung können auch weit entfernte Workgroups in Ihr Netzwerk eingebunden werden. Ohne zusätzliche Access Points sind somit problemlos Gebäude-zu-Gebäude-Verbindungen möglich.

Viele Vorteile mit WDM-Technologie
Die WDM-Technologie (Wavelength Division Multiplexing) in diesem Konvertermodell nutzt nur eine Faser für Datenübertragung und -empfang auf separaten Wellenlängen. Damit können Sie günstigere Simplex- statt Duplexkabeln verwenden und so Installationskosten sparen.

Flexibilität bei der Verkabelung
Durch seine kompakte Bauform kann dieser Konverter sowohl in Desktop-Anwendungen mit begrenztem Platz als auch in Wandverteilern verwendet werden. Mehrere Konverter lassen sich zudem in einem Intellinet 19“ Medienkonvertergehäuse installieren.

Highlights

  • SC-Port (Single Mode) mit bidirektionaler Übertragung ermöglicht eine Reichweite bis zu 20 km

  • Erfordert Verwendung mit Gigabit Ethernet WDM bidirektionalem Singlemode Medienkonverter, Modell 545075

  • Datenübertragungsrate: 10/100/1000 Mbit/s

  • WDM-Technologie (Wavelength Division Multiplexing) nutzt nur eine Faser für Datenübertragung und -empfang auf separaten Wellenlängen

  • Wellenlängen: Empfangen (RX), 1550 nm; Senden (TX), 1310 nm

  • 10/100/1000Base-TX RJ45-Port, maximale Reichweite 100 m (Cat5e oder höher)

  • RJ45-Port mit Auto MDI/MDI-X-Unterstützung

  • LEDs für Gerätestatus

  • Verwendbar als eigenständiger Konverter oder mit dem 14-Slot-Medienkonvertergehäuse, Modell 507356

  • Externes Netzteil, 5 V

  • 3 Jahre Garantie

Lieferumfang

  • Gigabit Ethernet WDM bidirektionaler Single Mode Medienkonverter

  • Netzteil

  • Anleitung



Hochladen einer Anleitung:

Besitzen Sie eine Bedienungsanleitung für Intellinet Gb Ethernet WDM Medienkonverter SC Singlemode RX1550/TX1310 20km in elektronischer Form? Schicken Sie sie uns bitte und helfen Sie, unsere Handbuch-Bibliothek auszubauen. Vielen Dank auch im Namen der übrigen Benutzer.

Für die Hochladen der Anleitung muss überprüft werden, dass Sie kein Roboter sind. Danach erscheint der Schaltfläche "Link Speichern" oder "Hochladen der Datei".
PDF Bedienungsanleitung hochladen DOC Bedienungsanleitung hochladen
Hier geben sie den Link ein zur Bedienung dieses Produkts:





ODER

Hier geben Sie die Datei ein mit der Anleitung zur Bedienung dieses Produkts:
(60MB max; Erlaubte Formate: pdf, docx, jpg)

0%

Technische Parameter:

Intellinet Gb Ethernet WDM Medienkonverter SC Singlemode RX1550/TX1310 20km

Anschlüsse

  • RJ45-Port, 10/100Base-TX

  • SC-Port, 100Base-FX

Unterstützte Standards

  • IEEE 802.3 (Twisted Pair Ethernet)

  • IEEE 802.3ab (Twisted Pair Gigabit Ethernet)

  • IEEE 802.3u (Twisted Pair / Fiber Optic Fast Ethernet)

  • IEEE 802.3z (Fiber Optic Gigabit Ethernet)

Unterstütze Medien

  • 1000Base-T Cat5 oder höher UTP/STP RJ45, EIA/TIA 568

  • 1000Base-LX Single Mode 8,3/125 µm oder 8,7/125 µm oder 8/125 µm oder 10/125 µm

Reichweite

  • 20 km (LWL-Kabel)

  • 100 m (RJ45-Kabel)

Wellenlänge

  • Empfang (RX): 1550 nm

  • Übertragung (TX): 1310 nm

Basisfunktion

  • Stromausgang: -8 – -3 dBm

  • RX-Empfindlichkeit: ≤-22 dBm

  • Signaldämpfung: 0,2 dB/km

  • MTBF > 100.000 Stunden

  • Zertifikate: FCC Class A, CE

LED-Anzeige

  • Strom

  • Link/Aktivität

  • Vollduplex/Collision

  • 1000 Mbit/s-Anzeige für RJ45-Port

  • Link-Anzeige für LWL-Port

Garantie

3 Jahre Herstellergarantie
