QNAP TVS-473e-4G NAS System 4-Bay 16TB

Benutzerhandbuch und Bedienungsanleitung im PDF-Format herunterladen
Bewertung: 0 von 5 - 0% der Befragten würden das einem Freund empfehlen.
Bewertung: 0.0 von 5

Bedienungsanleitung für QNAP TVS-473e-4G NAS System 4-Bay 16TB inkl. 4x 4TB Toshiba HDWQ140UZSVA

Klicken Sie um das Bild zu vergrößern
QNAP TVS-473e-4G NAS System 4-Bay 16TB inkl. 4x 4TB Toshiba HDWQ140UZSVA Inhalt der Anleitung für QNAP TVS-473e-4G NAS System 4-Bay 16TB inkl. 4x 4TB Toshiba HDWQ140UZSVA
  • Produktkategorie: NAS-Systeme QNAP
  • Marke: QNAP
  • Beschreibung und Inhalt der Verpackung
  • Technische Informationen und Grundeinstellung
  • Häufig gestellte Fragen – FAQ
  • Problemlösungen (kann nicht eingeschaltet werden, reagiert nicht, fehlerhafte Meldung, was zu tun ist, wenn...)
  • Autorisierter Service QNAP NAS-Systeme

QNAP TVS-473e-4G NAS System 4-Bay 16TB inkl. 4x 4TB Toshiba HDWQ140UZSVA QNAP TVS-473e-4G NAS System 4-Bay 16TB inkl. 4x 4TB Toshiba HDWQ140UZSVA QNAP TVS-473e-4G NAS System 4-Bay 16TB inkl. 4x 4TB Toshiba HDWQ140UZSVA QNAP TVS-473e-4G NAS System 4-Bay 16TB inkl. 4x 4TB Toshiba HDWQ140UZSVA QNAP TVS-473e-4G NAS System 4-Bay 16TB inkl. 4x 4TB Toshiba HDWQ140UZSVA QNAP TVS-473e-4G NAS System 4-Bay 16TB inkl. 4x 4TB Toshiba HDWQ140UZSVA QNAP TVS-473e-4G NAS System 4-Bay 16TB inkl. 4x 4TB Toshiba HDWQ140UZSVA QNAP TVS-473e-4G NAS System 4-Bay 16TB inkl. 4x 4TB Toshiba HDWQ140UZSVA QNAP TVS-473e-4G NAS System 4-Bay 16TB inkl. 4x 4TB Toshiba HDWQ140UZSVA
Die Bedienungsanleitung zu QNAP TVS-473e-4G NAS System 4-Bay 16TB inkl. 4x 4TB Toshiba HDWQ140UZSVA enthält die grundlegenden Anweisungen, die bei der Installierung und beim Betrieb zu respektieren sind. Lesen Sie diese Anleitung vor der Inbetriebsetzung sorgfältig durch! Befolgen sie alle Sicherheitsanweisungen und Warmhinweise und richten Sie sich nach den angeführten Empfehlungen. Die Anleitung bildet einen untrennbaren Bestandteil des QNAP Produkts und sollte bei dessen Verkauf oder Ortswechsel gemeinsam mit dem Produkt übergeben werden. Die Einhaltung dieser Gebrauchsanleitung stellt eine unabdingbare Voraussetzung dar für den Schutz der Gesundheit von Personen und für die Anerkennung der Haftung des Herstellers für etwaige Mängel des Produkts innerhalb der Garantiefrist. Laden sie ich die offizielle QNAP-Anleitung herunter, in der Sie die Anweisungen zu Installierung, Benutzung, Wartung und Service Ihres Produkts finden.

Und vergessen sie nicht: Durch eine unsachgemäße Handhabung des QNAP Produkts verkürzt Sie dessen Lebensdauer erheblich!


Produktbeschreibung:

Das TVS-473e wird von einer High-End-APU der AMD R-Serie unterstützt, die eine außergewöhnliche CPU mit AMD Radeon™ R7 Grafikleistung enthält und eine leistungsstarke und energieeffiziente NAS-Lösung bietet. Das hochleistungsfähige TVS-473e mit topmodernem Metalldesign und einer schicken Goldbeschichtung bietet PCIe Erweiterbarkeit, den einzigartigen USB QuickAccess Port, HDMI 4K@ 30Hz-Ausgang und 4K H. 264-Videodekodierung und Kodierungsbeschleunigung für ein optimales audiovisuelles Erlebnis.

Highlights

  • Integrierte Radeon™ R7 GPU für 4K Videowiedergabe.

  • Zwei PCIe-Steckplätze unterstützen 10GbE-Adapter, QM2-Karten, USB 3.1 10Gbps-Karten oder drahtlose Netzwerkkarten.

  • Verwenden Sie das NAS als PC, indem Sie eine Tastatur, eine Maus und ein HDMI-Display anschließen.

  • Qtier™ Auto-Tiering-Technologie und SSD-Caching ermöglichen 24/7 optimierte Speichereffizienz.

  • Skalierbarer Speicher unterstützt Virtualisierung, containerisierte Apps, zentralisierte Speicherung, Backup, Freigabe und Disaster Recovery.

  • RAID 50/60 wird für NAS mit mehr als 10 Festplatten empfohlen, um ein ausgewogenes Verhältnis zwischen Kapazität, Schutz und Leistung zu erreichen.

AMD Embedded R-Serie SoC für hohe Geschwindigkeit
Der AMD Embedded R-Serie SoC verwendet "Excavator" x86 CPU-Kerne und unterstützt AMD Radeon™ 3. Generation GCN und DDR4. Die AMD RX-421BD APU mit der integrierten Radeon™ R7 Grafikprozessoreinheit versorgt das TVS-473e mit dem High-End Modell der AMD R-Serie. Das TVS-473e bietet außerdem zwei PCIe Gen3 x4-Erweiterungssteckplätze, um die 10GbE-Netzwerkleistung zu erhöhen.

AMD R-Serie Quad-Core APU, bis zu 64GB RAM
Ausgestattet mit einer AMD R-Serie RX-421BD Quad-Core 2,1 GHz APU (Turbo Core bis 3,4 GHz) mit bis zu 64 GB Dual Channel DDR4 RAM, ermöglicht das TVS-473e blitzschnelles Multi-Tasking mit geringem Stromverbrauch für bis zu 1106 MB/s Durchsatz bei einer 10GbE-Konfiguration. Mit einer hardwarebeschleunigten Verschlüsselungs-Engine mit AES-NI bietet das TVS-473e in seiner Klasse eine unübertroffene Verschlüsselungsleistung (bis zu 1091 MB/s bei voller AES 256-Bit Verschlüsselung des NAS-Volumes), um die Systemleistung, die Sicherheit und die Sicherheit sensibler Geschäftsdaten im NAS zu erhöhen.

Hochwertiges Hardware-Engineering
Die robuste und mit vielen Funktionen ausgestattete Hardware erhöht die Systemleistung. Gepaart mit der flexiblen und erweiterbaren Architektur kann das TVS-473e vielfältige Anwendungsbedürfnisse erfüllen.

Erweitert das NAS-Potenzial durch zwei PCIe-Steckplätze
Das TVS-473e verfügt über zwei PCIe (Gen3 x4)-Steckplätze, welche die Installation optionaler Einzel-/Dual-Port 10GbE Netzwerke ermöglichen, um Anwendungen zu beschleunigen, die eine höhere Bandbreite erfordern, wie Virtualisierung, Medien-Workflows und Sicherungs-/Wiederherstellungsaufgaben für eine ständig wachsende Datenmenge; oder eine USB 3.1 Gen2 (10Gb/s) Erweiterungskarte für die Übertragung großer Mediendateien von und zu einem USB-Speicher. Sie können auch QM2-Karten oder drahtlose Netzwerkkarten einsetzen, um die NAS-Funktionalität zu erweitern.

Hinweis: Die Leistung von USB 3.1 kann je nach Hardware-/Software-Beschränkungen und Einsatzumgebung variieren.

Höhere Effizienz durch SSD-Caching und 10GbE-Konnektivität
Das TVS-473e unterstützt die innovative QM2 PCIe-Karte, mit der bis zu zwei M.2 SSDs hinzugefügt werden können. Sie können SSD-Caching konfigurieren oder einen RAID-5 Tiered-Storage zusammen mit den beiden M.2-SSDs im NAS erstellen*. Da diese M.2-SSDs keine 3,5-Zoll Laufwerksschächte belegen, können Sie mit der QM2-Karte sowohl Ihre Speicherkapazität als auch Ihre Leistung maximieren. Es gibt auch QM2-Karten, die 10GbE 10GBASE-T-Konnektivität enthalten, um SSD-Caching mit Hochgeschwindigkeits-Netzwerkkonnektivität auf einer einzigen Karte zu ermöglichen.

*Hinweis: M.2 SSDs für NAS- und QM2-Karten sind separat erhältlich.

SSD-Cache mit Qtier™ Optimierung für Beschleunigung rund um die Uhr
Das TVS-473e verfügt über SSD-Caching und unterstützt auch optionale M. 2 SATA 6Gb/s SSDs. Der Einsatz von SSD-Cache steigert die Gesamtsystemleistung und eignet sich ideal zur Verbesserung des gesamten Workflow von Applikationen, die zufällige IOPS benötigen, wie z.B. Virtualisierung. Die QNAP Qtier™ Technologie ermöglicht dem TVS-473e mit Auto-Tiering, das die Speichereffizienz über M.2 SSD, SSD, Hochleistungs-SATA-Laufwerke und die optionale PCIe NVMe SSD kontinuierlich optimiert und eine Rund-um-die-Uhr Beschleunigung ermöglicht. Das neue Qtier™ 2.0 bietet IO-Awareness, das SSD-Tiered Speicher mit einem Cache-ähnlichen reservierten Speicherplatz für Burst-I/Os in Echtzeit ausstattet und so die Vorteile von SSD maximiert.

Hinweis: M.2 SSD ist optional. M.2 SSD-Operationen können leicht übermäßige Hitze erzeugen und es wird empfohlen einen Kühlkörper (von QNAP oder einen Drittanbieter) auf der M.2 SSD zu installieren.

QTS – Intelligentes, intuitives und kreatives NAS-Betriebssystem
Mit modularisierten, multiplen Anwendungen und Funktionen verbessert QTS die Verwaltungseffizienz, die persönliche Produktivität, Multimedia und vieles mehr und macht Ihr NAS-Erlebnis einfacher, effizienter und flexibler! Das neue Qboost bietet ein NAS-Optimierungswerkzeug, mit dem sich Anwendungen beschleunigen, Systemressourcen freisetzen und Anwendungen planen lassen. Das integrierte App Center mit Hunderten von installierten On-Demand-Anwendungen ermöglicht eine weitaus umfangreichere NAS-Funktionalität. QTS durchbricht zur Bereitstellung optimierter Cloud-Erfahrung gerätespezifische, plattformspezifische und geografische Grenzen und integriert fortschrittliche Funktionen.
Unsere Meinung

Unterstützt durch AMD RX-421BD Quad-Core APU, außergewöhnliche Rechen- und Grafikleistung mit PCIe-Erweiterungsmöglichkeit


Hochladen einer Anleitung:

Besitzen Sie eine Bedienungsanleitung für QNAP TVS-473e-4G NAS System 4-Bay 16TB inkl. 4x 4TB Toshiba HDWQ140UZSVA in elektronischer Form? Schicken Sie sie uns bitte und helfen Sie, unsere Handbuch-Bibliothek auszubauen. Vielen Dank auch im Namen der übrigen Benutzer.

Für die Hochladen der Anleitung muss überprüft werden, dass Sie kein Roboter sind. Danach erscheint der Schaltfläche "Link Speichern" oder "Hochladen der Datei".
PDF Bedienungsanleitung hochladen DOC Bedienungsanleitung hochladen
Hier geben sie den Link ein zur Bedienung dieses Produkts:





ODER

Hier geben Sie die Datei ein mit der Anleitung zur Bedienung dieses Produkts:
(60MB max; Erlaubte Formate: pdf, docx, jpg)

0%

Technische Parameter:

QNAP TVS-473e-4G NAS System 4-Bay 16TB inkl. 4x 4TB Toshiba HDWQ140UZSVA

CPU Taktfrequenz

  • Prozessor: AMD R-Serie RX-421BD Quad-Core 2,1 GHz Prozessor, Turbo Core bis zu 3,4 GHz

  • Architektur: 64-Bit

  • Grafik: Embedded Radeon™ R7 Grafikprozessor

  • Verschlüsselungs-Engine: AES-NI

Arbeitsspeicher

  • 4 GB DDR4 (2 x 2 GB)

  • 4 x SODIMM DDR4

  • max. 64 GB (4 x 16 GB)

Laufwerkseinschübe

  • 4 x 3.5"/2.5" SATA 6Gb/s HDDs/SSDs

  • 2 x 2280/2260 SATA 6Gb/s

  • SSD-Cache-Beschleunigung Unterstützung • Laufwerksschächte 1 bis 4

  • M.2 Steckplätze 1 bis 2

  • Optional: SSD mit PCIe-Erweiterungssteckplatz

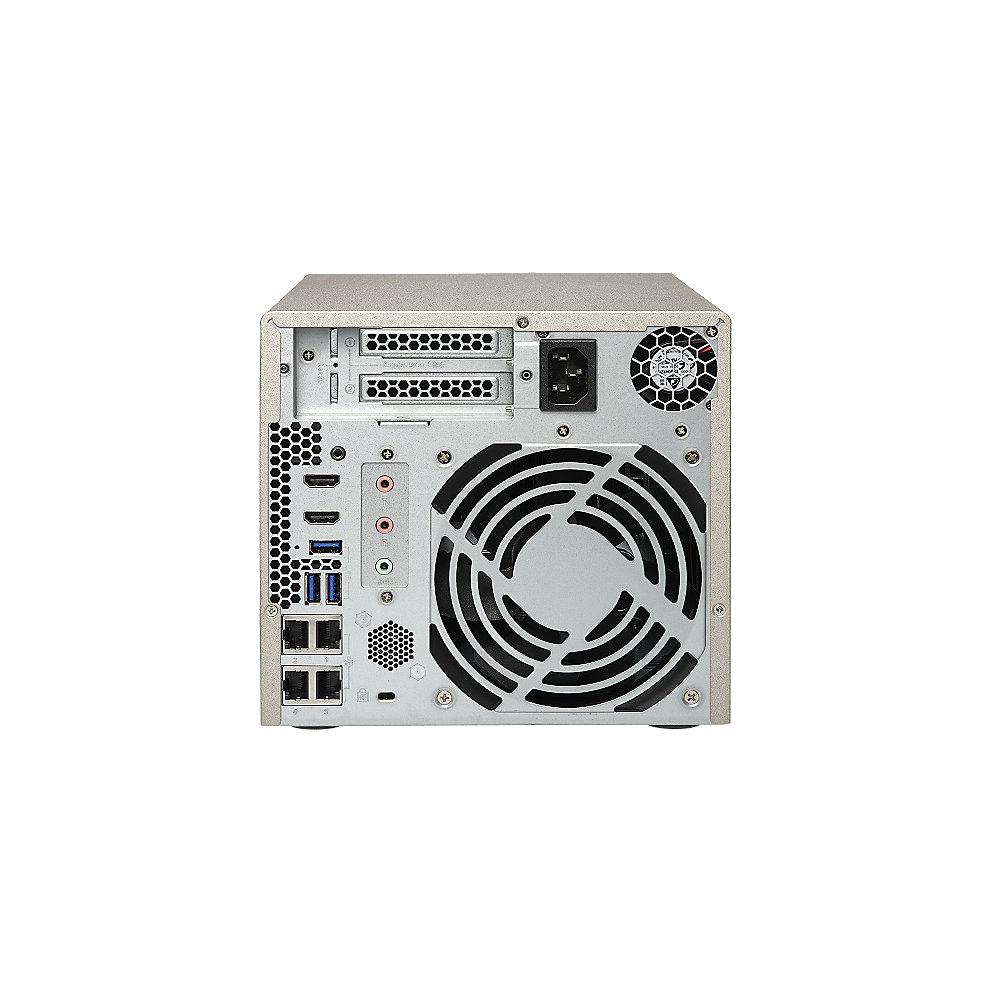

Schnittstellen

  • 4 x RJ45

  • USB-QuickAccess-Port USB Micro-B

  • 2 x PCIe 3.0 x4 Hinweis: Unterstützt 10GbE LAN Karte, USB 3.1 Gen2 (10Gb/s) Erweiterungskarte, QM2 Karte oder PCI-Express-WLAN-Adapter.

  • 4 x USB 3.0 ((Vorderseite: 1; Rückseite: 3)

  • 2 x HDMI 1.4b (bis zu 3840 x 2160 Auflösung bei 30 Hz)

  • 2 x 3,5 mm dynamische Mikrofonbuchsen

  • 1 x 3,5 mm Line-out Buchse

  • 2 x Lautsprecher

  • Hinweis: Sie können nicht die Lautsprecher und die Line-out Buchse gleichzeitig verwenden.

Abmessungen (LxBxH)

188,2 x 199,3 x 279,6 mm; 4,9 kg

Gigabit LAN

4x

Hot Swap fähig

Ja

Folgendes ist nicht hot-swap-fähig: M.2 SSDs, SSD Cache Laufwerke, SSDs mit PCIe-Erweiterungssteckplätzen.

Lieferumfang

  • TVS-473e

  • Ethernet Cable x 2

  • Power Cord x 1

  • Flat head screw x 2 (for M.2 SSD)

  • Flat head screw x 12 (for 2.5" HDD)

  • Quick Installation Guide (QIG)

  • M.2 SSD Heatsink x 2

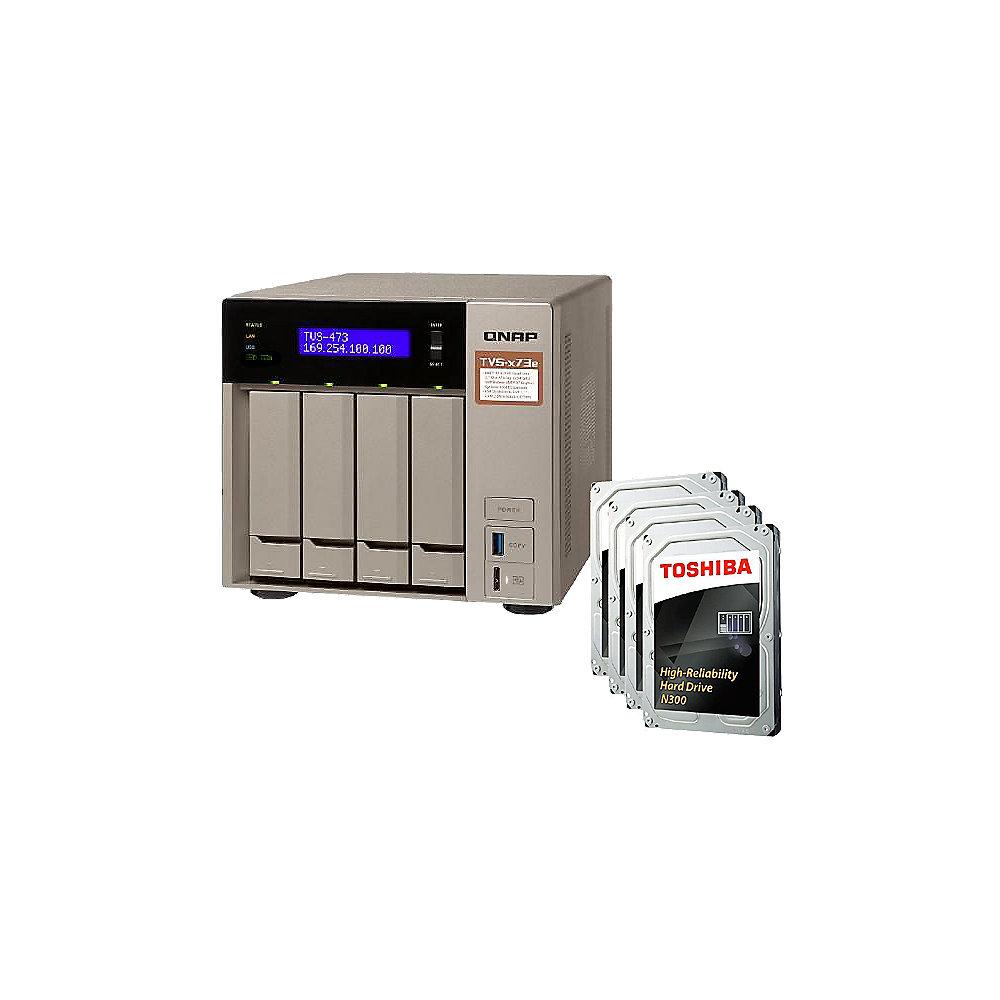

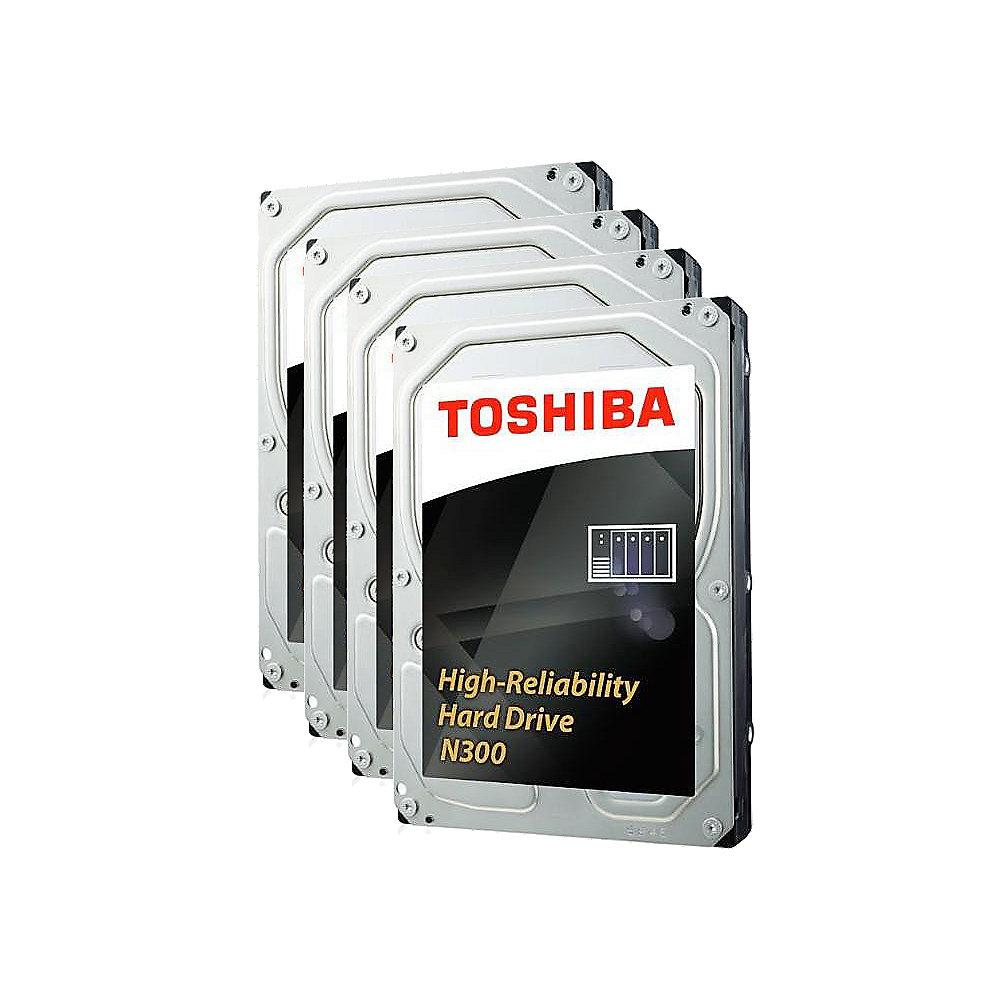

  • inkl. 4x 4TB Toshiba HDWQ140UZSVA

Systemvoraussetzungen

  • QTS 4.3 (embedded Linux)

Supported Client Operating Systems

  • Apple Mac OS 10.7 or later

  • Linux and UNIX

  • Microsoft Windows 7, 8, and 10

  • Microsoft Windows Server 2003, 2008 R2, 2012, 2012 R2 and 2016

Supported Browsers

  • Apple Safari 7 or later

  • Google Chrome

  • Microsoft Internet Explorer 10 or later

  • Mozilla Firefox
