Selfsat H21D CSS Unicable II

Benutzerhandbuch und Bedienungsanleitung im PDF-Format herunterladen
Bewertung: 0 von 5 - 0% der Befragten würden das einem Freund empfehlen.
Bewertung: 0.0 von 5

Bedienungsanleitung für Selfsat H21D CSS Unicable II Antenne 2 Legacy

Klicken Sie um das Bild zu vergrößern
Selfsat H21D CSS  Unicable II Antenne 2 Legacy Inhalt der Anleitung für Selfsat H21D CSS Unicable II Antenne 2 Legacy
  • Produktkategorie: SAT-Anlagen Selfsat
  • Marke: Selfsat
  • Beschreibung und Inhalt der Verpackung
  • Technische Informationen und Grundeinstellung
  • Häufig gestellte Fragen – FAQ
  • Problemlösungen (kann nicht eingeschaltet werden, reagiert nicht, fehlerhafte Meldung, was zu tun ist, wenn...)
  • Autorisierter Service Selfsat SAT-Anlagen

Selfsat H21D CSS  Unicable II Antenne 2 Legacy Selfsat H21D CSS  Unicable II Antenne 2 Legacy Selfsat H21D CSS  Unicable II Antenne 2 Legacy Selfsat H21D CSS  Unicable II Antenne 2 Legacy Selfsat H21D CSS  Unicable II Antenne 2 Legacy Selfsat H21D CSS  Unicable II Antenne 2 Legacy
Die Bedienungsanleitung zu Selfsat H21D CSS Unicable II Antenne 2 Legacy enthält die grundlegenden Anweisungen, die bei der Installierung und beim Betrieb zu respektieren sind. Lesen Sie diese Anleitung vor der Inbetriebsetzung sorgfältig durch! Befolgen sie alle Sicherheitsanweisungen und Warmhinweise und richten Sie sich nach den angeführten Empfehlungen. Die Anleitung bildet einen untrennbaren Bestandteil des Selfsat Produkts und sollte bei dessen Verkauf oder Ortswechsel gemeinsam mit dem Produkt übergeben werden. Die Einhaltung dieser Gebrauchsanleitung stellt eine unabdingbare Voraussetzung dar für den Schutz der Gesundheit von Personen und für die Anerkennung der Haftung des Herstellers für etwaige Mängel des Produkts innerhalb der Garantiefrist. Laden sie ich die offizielle Selfsat-Anleitung herunter, in der Sie die Anweisungen zu Installierung, Benutzung, Wartung und Service Ihres Produkts finden.

Und vergessen sie nicht: Durch eine unsachgemäße Handhabung des Selfsat Produkts verkürzt Sie dessen Lebensdauer erheblich!



Produktbeschreibung:

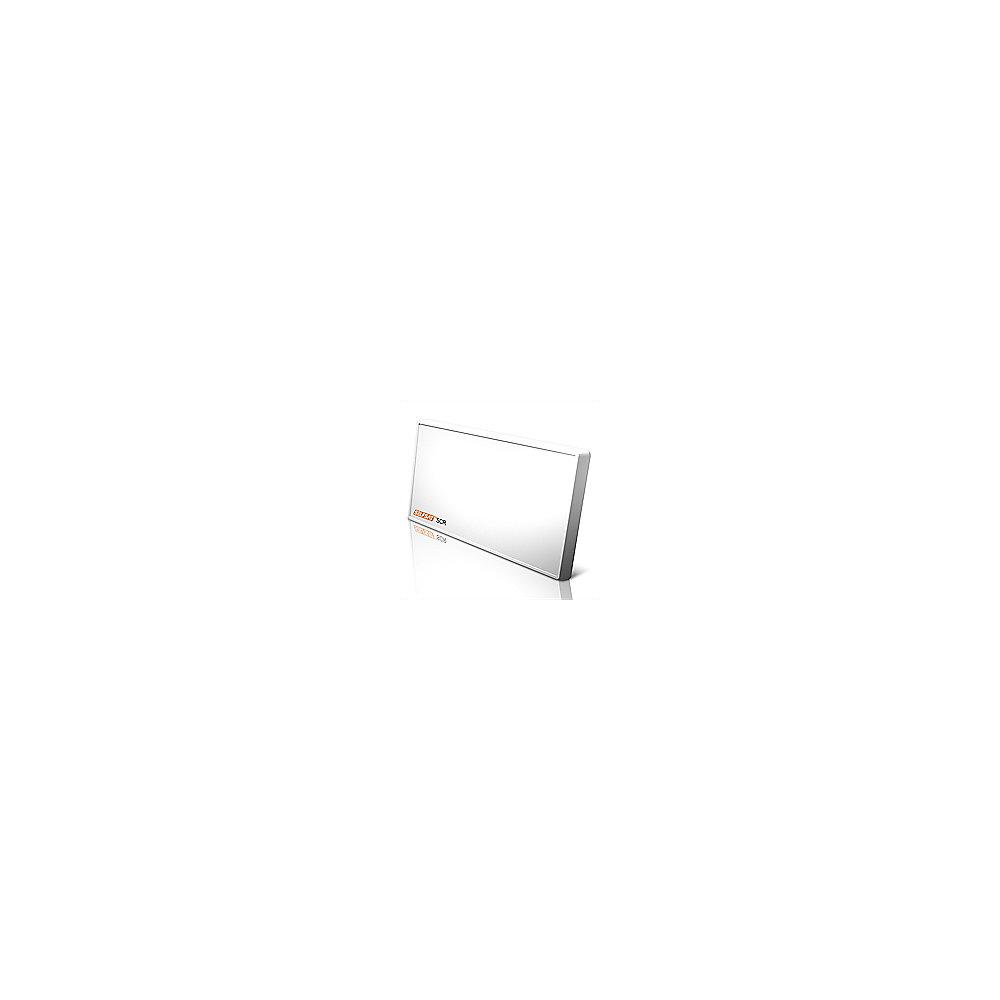

Selfsat H21dCSS Unicable 2 Antenne incl. 2x Legacy Ausgang

Selfsat H21D mit einem Unicable 2 LNB (SCR-LNB kompatibel zu EN50494 / EN50607)

1 SCR 2 Ausgang für bis zu 24 JESS taugliche Geräte

2 Legacy Ausgänge für konventionelle Receiver

8 SCR Frequenzen sind abwärtskompatibel zu EN50494

Vereinfacht die Montage komplexer Verteilungen im Haus - dadurch Einsparung an Material- und Arbeitskosten.

Modernes, Flaches Design

Alle Halterungsvarianten im Lieferumfang

Hinweis zur Ausrichtung: Die Antenne reagiert bei Benutzung eines Satellitenmessgerätes wie eine konventionelle Satantenne ( Single LNB). Es ist kein spezielles Messgerät zum Ausrichten der Antenne nötig.

Unicable (SCR) Frequenzen:

CH01: 1210 MHz

CH02: 1420 MHz

CH03: 1680 MHz

CH04: 2040 MHz

CH05: 1005 MHz

CH06: 1050 MHz

CH07: 1095 MHz

CH08: 1140 MHz

CH09: 1260 MHz

CH10: 1305 MHz

CH11: 1350 MHz

CH12: 1475 MHz

CH13: 1520 MHz

CH14: 1565 MHz

CH15: 1610 MHz

CH16: 1725 MHz

CH17: 1770 MHz

CH18: 1815 MHz

CH19: 1860 MHz

CH20: 1905 MHz

CH21: 1950 MHz

CH22: 1995 MHz

CH23: 2085 MHz

CH24: 2130 MHz

Technische Daten (Allgemein):

  • Polarisation: Vertikal & Horizontal

  • Antennengewinn: 34.5dBi (bei 12.7GHz)

  • Eingangsfrequenz: 10.7 ~ 11.7 GHz / 11.7 ~ 12.75 GHz

  • LO Frequenz: 9.75 GHz / 10.6 GHz

  • LO Abweichung: &plusm; 1 MHz (bei 25°C)

  • LO Stabillität: &plusm; 3 MHz (bei -40 ~ 60°C)

  • LO Phasenrauschen:

  • 60 dBc/Hz (Max.) (bei 1 kHz)

  • 75 dBc/Hz (Max.) (bei 10 kHz)

  • 100 dBc/Hz (Max.) (bei 100 kHz)

  • Rauschmaß: 0,8 dB (Typ.)

  • Kreuzpolarisation Isolation: 20 dB (Min.)

  • P 1dB: 0 dBm (Min.)

  • Ausgabe VSWR: 2.0 : 1 (Max.)

  • Stromaufnahme: 250 mA (bei 13V) (Max.)

  • Ausgang Anschluss: 75Ω F typ

  • Betriebstemperatur: -40°C ~ 60°C

  • Größe (B x T x H): 566 x 300 x 65mm

  • Gewicht: 7.0kg

Technische Daten (SatCR - Ausgang):

  • Konversionsgewinn außerhalb der AGC: 60dB (Min.)

  • Gewinn Variation: 7.5dB P -P (Max.)

  • IF AGC Ausgangssoll Stufe im CW Modus: -32~-17dBm

  • Kontrolsignal: CENELEC EN-50494 bzw. EN50607

Technische Daten (Legacy - Ausgang):

  • Ausgang IF (Legacy): 950-2150 MHz

  • Konversionsgewinn außerhalb der AGC: 55dB (Min.)

  • Gewinn Variation: 7.5dB P -P (Max.)

  • IF AGC Ausgangssoll Stufe im CW Modus: -16~25dBm

  • Kontrolsignal:

  • 1) Polarisationsumschlatung: DiSEqC Signal 10.5~14V (vertikal) / 16~21V (horizontal)

  • 2) Band-Umschaltung: Low Band: 0kHz / High Band: 22kHz &plusm;4kHz

Im Lieferumfang enthalten:

  • SELFSAT H21dCSS Unicable 2 Satellitenantenne

  • Unicable 2 LNB für bis zu 26Teilnehmer

  • 2x Legacy Ausgang

  • Masthalterung mit Befestigungsschelle

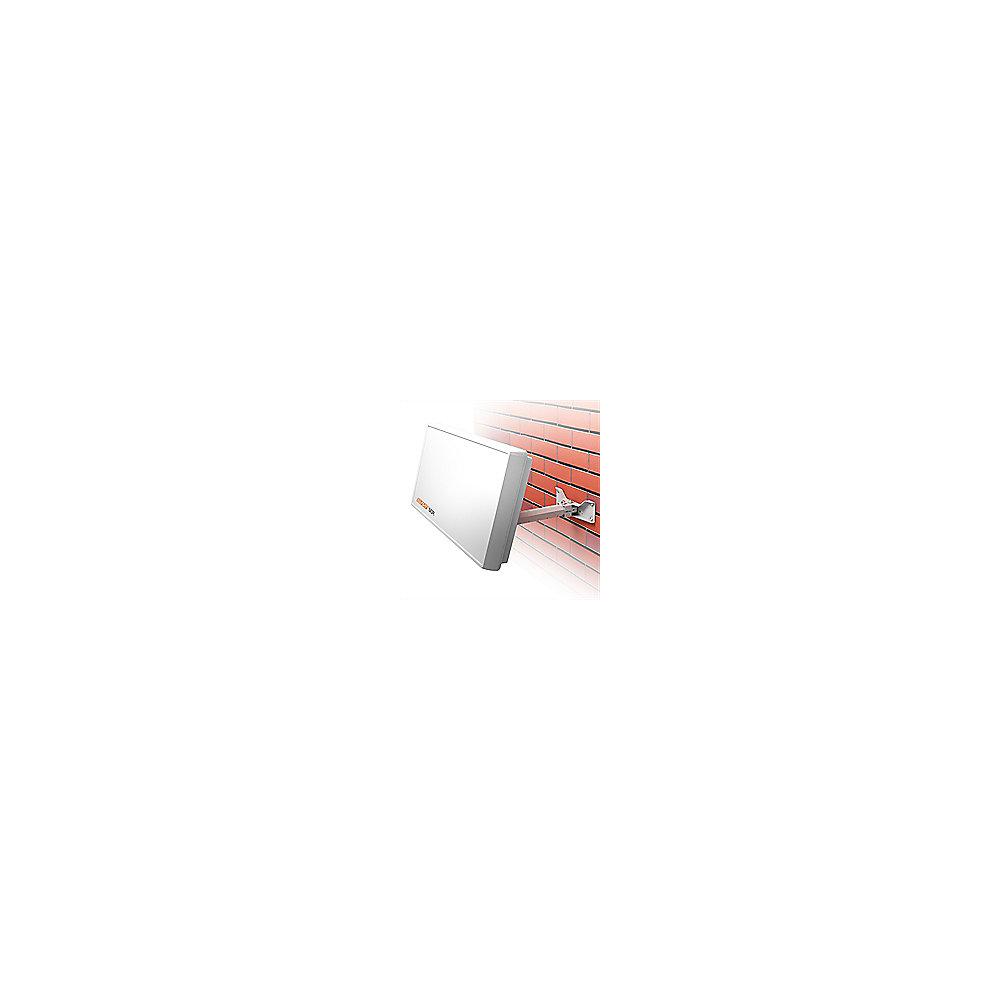

  • Wandhalterung

  • Fensterhalterung

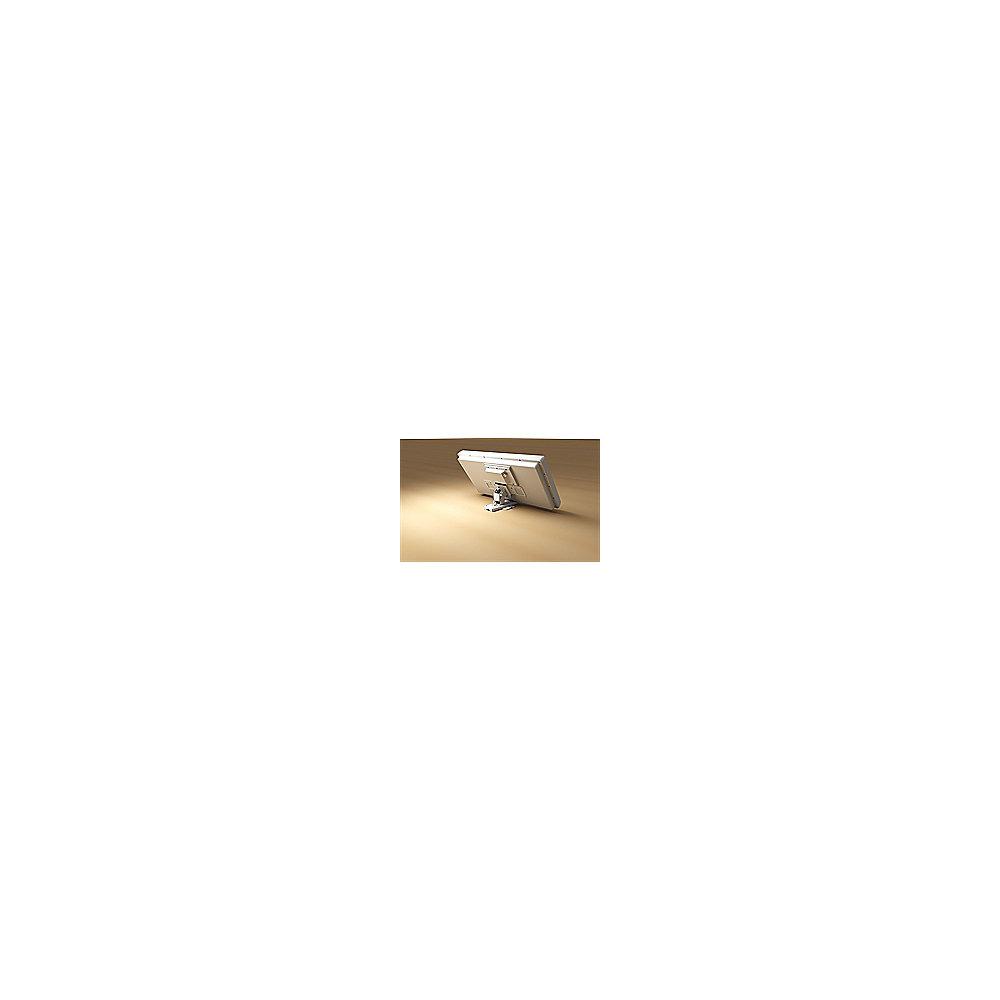

  • Standfuß

  • Aufbauanleitung

  • Schraubensatz

  • Werkzeug





Hochladen einer Anleitung:

Besitzen Sie eine Bedienungsanleitung für Selfsat H21D CSS Unicable II Antenne 2 Legacy in elektronischer Form? Schicken Sie sie uns bitte und helfen Sie, unsere Handbuch-Bibliothek auszubauen. Vielen Dank auch im Namen der übrigen Benutzer.

Für die Hochladen der Anleitung muss überprüft werden, dass Sie kein Roboter sind. Danach erscheint der Schaltfläche "Link Speichern" oder "Hochladen der Datei".
PDF Bedienungsanleitung hochladen DOC Bedienungsanleitung hochladen
Hier geben sie den Link ein zur Bedienung dieses Produkts:





ODER

Hier geben Sie die Datei ein mit der Anleitung zur Bedienung dieses Produkts:
(60MB max; Erlaubte Formate: pdf, docx, jpg)

0%


Technische Parameter:

Selfsat H21D CSS Unicable II Antenne 2 Legacy

Eingangs Satelliten-Frequenz:
  • 10.7 ~ 11.7 GHz / 11.7 ~ 12.75 GHz

Polarisation:
  • Dual Linear (horizontal und vertikal)

Antennenverstärkung:
  • 34.5dBi (bei 12.7GHz)

L. O. Frequenz:
  • 9.75 / 10.6 GHz

Abmessung:
  • 566 x 300 x 65mm

Gewicht:
  • 7 kg

Garantie:
  • 24 Monate
