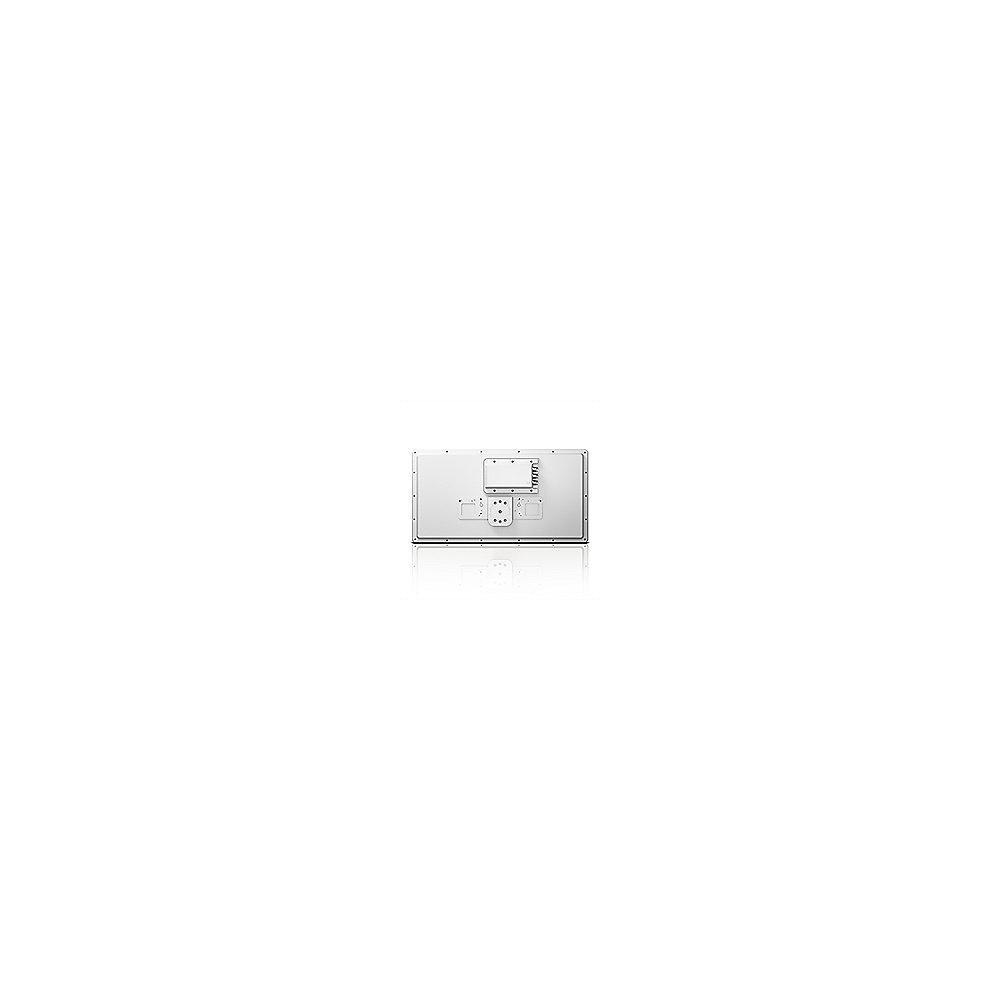

Selfsat H21SCR Unicable Antenne 2 Legacy

Selfsat H21D mit einem Unicable LNB (SCR LNB)

2 Legacy Ausgänge für konventionelle Receiver und 1 Unicable Ausgang für bis zu 4 unicabletaugliche Geräte

Vereinfacht die Montage komplexer Verteilungen im Haus. Dadurch Einsparung an Material- und Arbeitskosten.

Modernes, Flaches Design

Alle Halterungsvarianten im Lieferumfang

Polarisation: Vertikal & Horizontal

Antennengewinn: 34.5dBi (bei 12.7GHz)

Eingangsfrequenz: 10.7 ~ 11.7 GHz / 11.7 ~ 12.75 GHz

LO Frequenz: 9.75 GHz / 10.6 GHz

LO Abweichung: &plusm; 1 MHz (bei 25°C)

LO Stabillität: &plusm; 3 MHz (bei -40 ~ 60°C)

LO Phasenrauschen:

-60 dBc/Hz (Max.) (bei 1 kHz)

-75 dBc/Hz (Max.) (bei 10 kHz)

-100 dBc/Hz (Max.) (bei 100 kHz)

Rauschmaß: 0,8 dB (Typ.)

Kreuzpolarisation Isolation: 20 dB (Min.)

P 1dB: 0 dBm (Min.)

Ausgabe VSWR: 2.0 : 1 (Max.)

Stromaufnahme: 250 mA (bei 13V) (Max.)

Ausgang Anschluss: 75Ω F typ

Betriebstemperatur: -40°C ~ 60°C

Größe (B x T x H): 566 x 300 x 65mm

Gewicht: 7.0kg

Ausgang SatCR Kanäle: 1210, 1420, 1680, 2040 MHz

Konversionsgewinn außerhalb der AGC: 60dB (Min.)

Gewinn Variation: 7.5dB P -P (Max.)

IF AGC Ausgangssoll Stufe im CW Modus: -32~-17dBm

Kontrolsignal: CENELEC EN-50494

Ausgang IF (Legacy): 950-2150 MHz

Konversionsgewinn außerhalb der AGC: 55dB (Min.)

Gewinn Variation: 7.5dB P -P (Max.)

IF AGC Ausgangssoll Stufe im CW Modus: -16~25dBm

Kontrolsignal:

1) Polarisationsumschlatung: DiSEqC Signal 10.5~14V (vertikal) / 16~21V (horizontal)

2) Band-Umschaltung: Low Band: 0kHz / High Band: 22kHz &plusm;4kHz

SELFSAT H21D-SCR Satellitenantenne

SCR LNB für bis zu 6 Teilnehmer

Masthalterung mit Befestigungsschelle

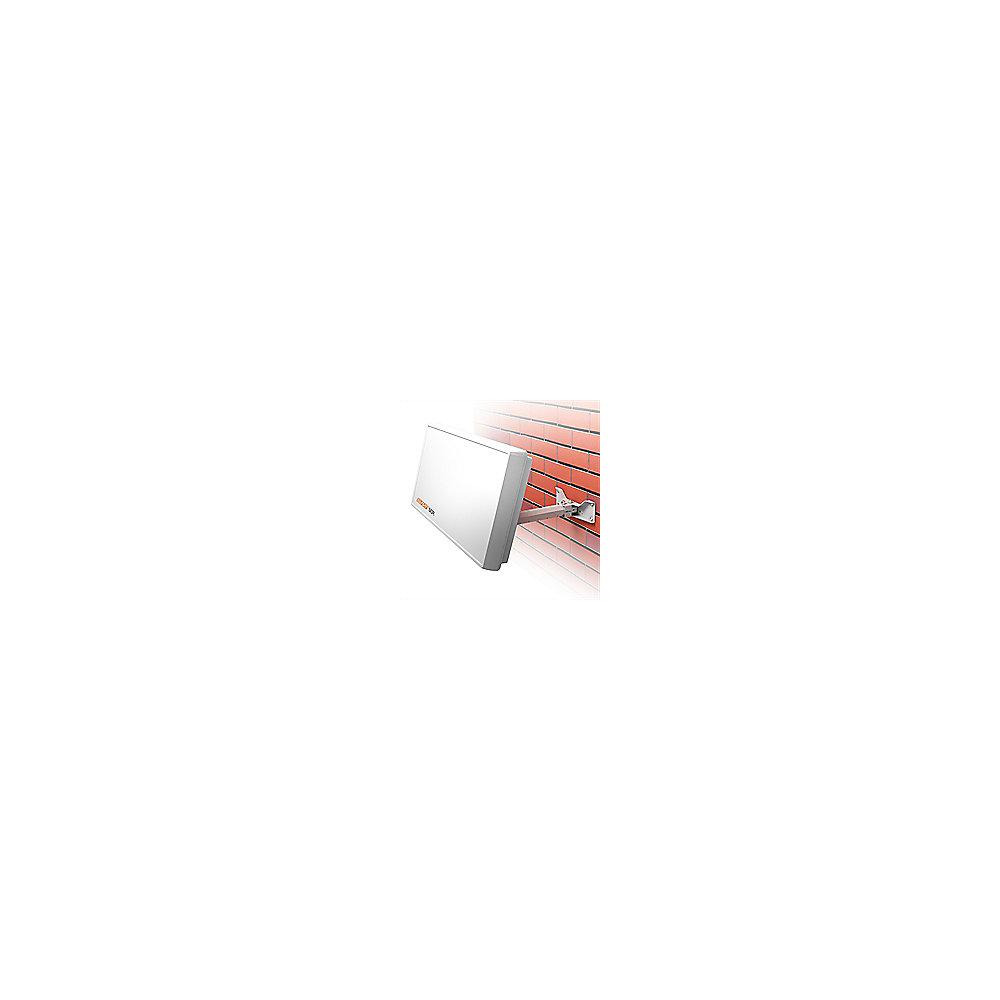

Wandhalterung

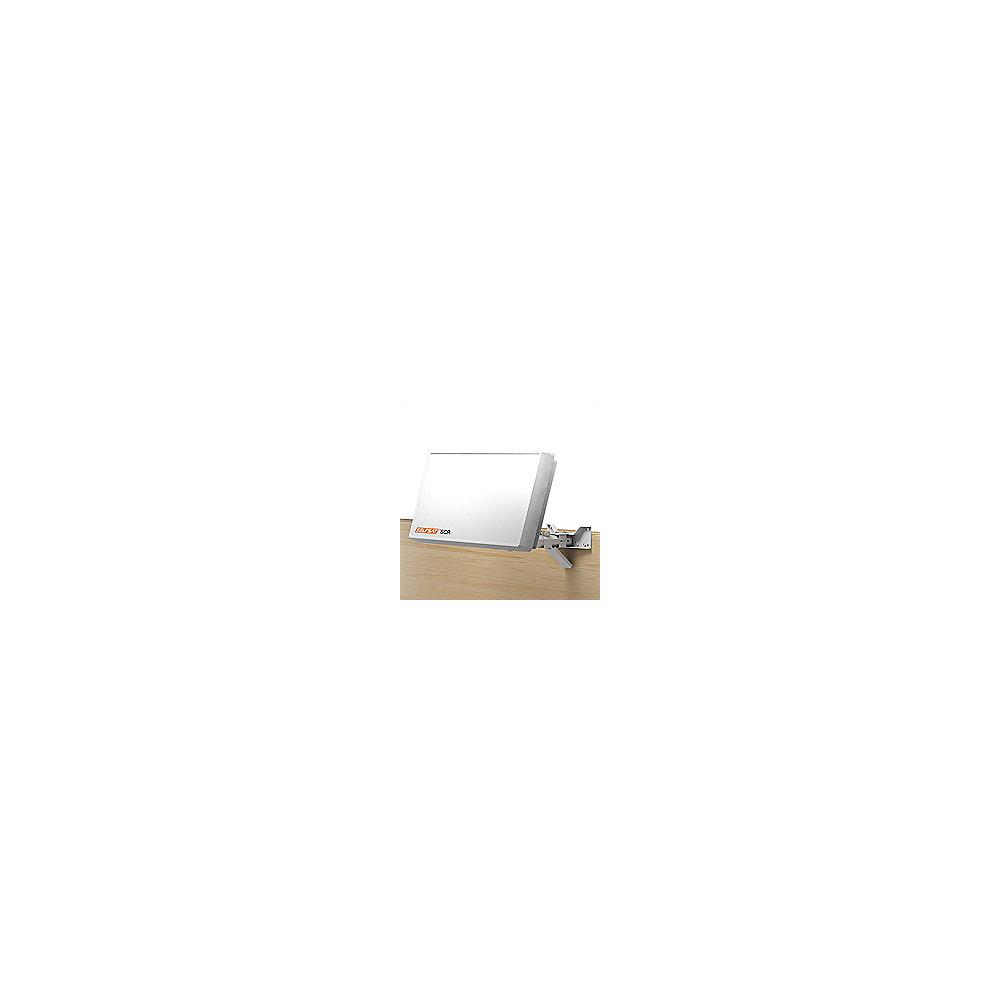

Fensterhalterung

Standfuß

Aufbauanleitung

Schraubensatz

Werkzeug
