SHUTTLE XPC nano NS02A A53- RK3368

Benutzerhandbuch und Bedienungsanleitung im PDF-Format herunterladen
Bewertung: 0 von 5 - 0% der Befragten würden das einem Freund empfehlen.
Bewertung: 0.0 von 5

Bedienungsanleitung für SHUTTLE XPC nano NS02A A53- RK3368 2GB/16GB Android 5.1.1.

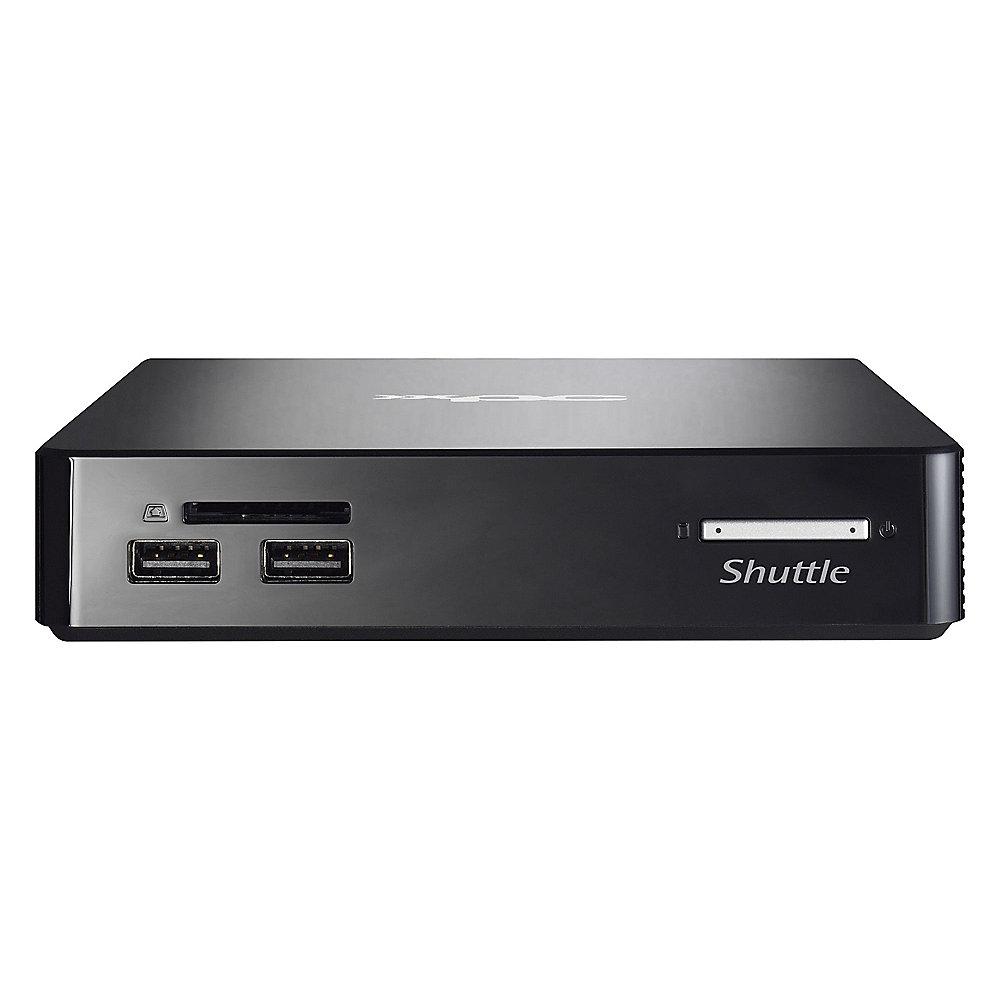

Klicken Sie um das Bild zu vergrößern
SHUTTLE XPC nano NS02A A53- RK3368 2GB/16GB Android 5.1.1. Inhalt der Anleitung für SHUTTLE XPC nano NS02A A53- RK3368 2GB/16GB Android 5.1.1.
  • Produktkategorie: PC-Systeme Intel
  • Marke: Intel
  • Beschreibung und Inhalt der Verpackung
  • Technische Informationen und Grundeinstellung
  • Häufig gestellte Fragen – FAQ
  • Problemlösungen (kann nicht eingeschaltet werden, reagiert nicht, fehlerhafte Meldung, was zu tun ist, wenn...)
  • Autorisierter Service Intel PC-Systeme

SHUTTLE XPC nano NS02A A53- RK3368 2GB/16GB Android 5.1.1. SHUTTLE XPC nano NS02A A53- RK3368 2GB/16GB Android 5.1.1. SHUTTLE XPC nano NS02A A53- RK3368 2GB/16GB Android 5.1.1. SHUTTLE XPC nano NS02A A53- RK3368 2GB/16GB Android 5.1.1. SHUTTLE XPC nano NS02A A53- RK3368 2GB/16GB Android 5.1.1. SHUTTLE XPC nano NS02A A53- RK3368 2GB/16GB Android 5.1.1. SHUTTLE XPC nano NS02A A53- RK3368 2GB/16GB Android 5.1.1.
Die Bedienungsanleitung zu SHUTTLE XPC nano NS02A A53- RK3368 2GB/16GB Android 5.1.1. enthält die grundlegenden Anweisungen, die bei der Installierung und beim Betrieb zu respektieren sind. Lesen Sie diese Anleitung vor der Inbetriebsetzung sorgfältig durch! Befolgen sie alle Sicherheitsanweisungen und Warmhinweise und richten Sie sich nach den angeführten Empfehlungen. Die Anleitung bildet einen untrennbaren Bestandteil des Intel Produkts und sollte bei dessen Verkauf oder Ortswechsel gemeinsam mit dem Produkt übergeben werden. Die Einhaltung dieser Gebrauchsanleitung stellt eine unabdingbare Voraussetzung dar für den Schutz der Gesundheit von Personen und für die Anerkennung der Haftung des Herstellers für etwaige Mängel des Produkts innerhalb der Garantiefrist. Laden sie ich die offizielle Intel-Anleitung herunter, in der Sie die Anweisungen zu Installierung, Benutzung, Wartung und Service Ihres Produkts finden.

Und vergessen sie nicht: Durch eine unsachgemäße Handhabung des Intel Produkts verkürzt Sie dessen Lebensdauer erheblich!



Produktbeschreibung:

SHUTTLE XPC nano NS02E A53- RK3368 2GB 16GB Android 5.1.1.

Lüfterloser 0,5 Liter PC auf Android-Basis unterstützt HDMI 2.0 und PoE

Das Shuttle XPC nano NS02E gehört zu den preisgünstigsten Modellen der Shuttle XPC Produktfamilie. Es überzeugt nicht nur durch stilvolles Aussehen und Stabilität, sondern ist dank des Acht-Kern ARM-Prozessors und dem vorinstallierten Android Betriebssystem besonders leistungsfähig. Mit HDMI 2.0, 3x USB, Gigabit-LAN, Wireless LAN und Cardreader sind vielfältige Anschlussmöglichkeiten für diverse Anwendungsszenarien vorhanden. Die NS02E-Version unterstützt Power-over-Ethernet (PoE), während NS02A über ein Netzteil versorgt wird. NS02A/NS02E sind insbesonders für Digital Signage und Thin Client Anwendungen konzipiert.

HDMI-Schnittstelle

Kabelgewirr ade! Moderne Flachbildfernseher und große TFT-Bildschirme können mit nur einem dünnen Kabel an diesen Mini-PC angeschlossen werden. Oft wird auch zugleich der Ton in brillianter Qualität über das HDMI-Kabel übertragen.

Multiformat-Card-Reader

Endlich entfällt das ständige Suchen des Datenkabels Ihrer Digitalkamera. Speicherkarte ganz einfach einstecken, schon haben Sie Zugriff auf alle gespeicherten Fotos und Videos.

Diebstahlgeschützt

Die Absicherung per Kensington-Lock dient dem Diebstahlschutz. Wie bei vielen Notebooks kann auch dieser Mini-PC so zuverlässig gesichert werden. Damit Sie auch lange Freude an Ihrem Shuttle Produkt haben.

Lüfterloses externes Netzteil

Ein leistungsstarkes, externes Netzteil versorgt den Shuttle Mini-PC mit Energie. Es arbeitet völlig lüfterlos und geräuschfrei.

Verbindungen ohne lästiges Kabel

Per WLAN werden Daten völlig kabellos übertragen. In der Nähe eines Access-Points/Hotspots kann so ganz leicht auf das Internet zugegriffen oder Ressourcen (wie z.B. Drucker) im lokalen Netzwerk verwendet werden.

Geringer Energieverbrauch

Sparsamkeit ist eine Tugend. In puncto Stromverbrauch zeigt sich dieser Mini-PC von seiner vorbildlichen Seite. Das ist nicht nur gut für die Umwelt, sondern auch für Ihren Geldbeutel.

Sicherer Halt

Die praktische VESA-Montagefläche auf der Rückseite des Gerätes ermöglicht eine Befestigung an Monitorarmen und Wandhalterungen. Das VESA-Format ist standardisiert und so für die meisten Halterungen geeignet.

Gehäuse

  • Gehäuse aus schwarzem Kunststoff

  • Abmessungen: 141 x 141 x 29 mm (LBH) = 577 ml

  • Gewicht: 0,27 kg netto, 0,65 kg mit Verpackung

  • Öffnung für Kensington Lock

24/7 Dauerbetrieb

  • Zugelassen für den 24/7 Dauerbetrieb

Betriebssystem

Android 5.1.1 (Lollipop) vorinstalliert [1]

Installierte Software: Shuttle DS Player

Diese Player-Software ermöglicht das Abspielen von Digital Signage Inhalten, die zuvor mit der Shuttle DS Creator Software zusammengestellt und hochgeladen wurden.

Freie App: Shuttle DS Creator 2.0

Verwenden Sie diese kostenlose App auf Ihrem Handy oder Tablet, um Digital Signage Inhalte wie Fließtext, Bilder, Videos und Website-Links zum Shuttle XPC nano NS02E hochzuladen. Die Verbindung erfolgt über das WLAN innerhalb des lokalen Netzwerks.

Für Android: Download von Google Play (benötigt mindestens Android 4.2.X)

Für Apple: Download aus dem App Store (benötigt mindestens iOS 8.0)

Für Windows: Download von global.shuttle.com

Spezielle Funktionen

Unterstützt Hardware-Lösung zum automatischen

Einschalten bei Stromzufuhr (Power-On-after-Power-Fail)

Unterstützt Ein- und Ausschalten nach Zeiteinstellung

Unterstützt Bildrotation

Unterstützt Skalierung der Video-Ausgabe (Zoom-In/Out)

Prozessor

Rockchip RK3368 Octa-Core Cortex-A53

64-Bit SoC mit NEON Co-Prozessor

28 nm HKMG Herstellungsprozess

Taktfrequenz: 1,5 GHz max.

Integrierte Grafik

PowerVR SGX6110 Grafikprozessor

Taktfrequenz: bis zu 600 MHz

Unterstützt OpenGL ES3.1 und OpenCLES3

Der Video Hardware Decoder unterstützt:

- 4Kx2K@30fps mit H.264 Kodierung

- 4Kx2K@60fps mit H.265 Kodierung

- 1080p@30fps mit H.264/MVC/VP8 Kodierung

Hinweis: 4K UHD Video-Wiedergabe mit 60 Hz Bildwiederholrate (2160p/60Hz) ist nur für Videos mit H.265-Kodierung möglich.

Speicher

2 GB DDR3L onboard

Flash-Speicher

16 GB eMMC Flash-Speicher onboard

Soundfunktion

Audio Chip: Realtek® ALC5640-VB

Analoger 3,5 mm Audio-Line-Ausgang für Kopfhörer

Digitaler Audio-Ausgang über den HDMI-Anschluss

Gigabit Netzwerk

LAN Chip: Realtek® RTL8211F-CG

Unterstützt 10 / 100 / 1.000 MBit/s Datentransferrate (Gigabit)

Unterstützt Wake On Lan (WOL)

Power-over-Ethernet

NS02E unterstützt Power over Ethernet (PoE) nach IEEE 802.3at [2]

Der RJ45-Anschluss unterstützt eine PoE-Spannung von 36-57 VDC.

Funknetzwerk (WLAN BT)

Chipsatz: Realtek® RTL8723BS

Eine interne Antenne (1T1R)

Unterstützt Wireless LAN IEEE 802.11b/g/n mit 2,4 GHz

Max. PHY Datenrate: 150 Mbit/s im 802.11n-Modus

Unterstützt Miracast

Unterstützt Bluetooth 4.0

Cardreader

Integrierter SD Cardreader zum Auslesen und Beschreiben

von SD, SDHC und SDXC Flash-Speicherkarten

Unterstützt Booten von SD-Karte zwecks Image-Update

Anschlüsse Vorderseite

2x USB 2.0

SD Cardreader (unterstützt SD, SDHC, SDXC)

Ein/Aus-Button

Betriebsanzeige-LED (Blau)

Festplatten-LED (Orange)

Anschlüsse Rückseite

HDMI 2.0 unterstützt 2160p/60Hz

USB 2.0

Gigabit LAN (RJ45) - NS02E unterstützt PoE

Audio Line-Ausgang / Kopfhörer-Anschluss, 3,5 mm Buchse

DC-Eingang für externes Netzteil

VESA-Halterung

VESA-Halterungs-Set aus Metall mit Schrauben

Unterstützt 75x75 und 100x100 mm

Mitgeliefertes Zubehör

Installationsanleitung

VESA-Halterung mit Schrauben

Gummifüße

Umgebungsparameter

Zulässiger Betriebstemperaturbereich: 0-40 °C

Zulässige relative Luftfeuchtigkeit: 10-90 % (nicht kondensierend)

Konformität/Zertifikate

EMI: CE, FCC, BSMI, RCM, CCC, R&TTE, VCCI

Sicherheit: CB, BSMI, ETL

Weitere: RoHS, Energy Star, ErP

Dieses Gerät wird als informationstechnische Einrichtung (ITE) der Klasse B eingestuft und ist hauptsächlich für den Betrieb im Wohn- und Bürobereich vorgesehen. Durch das CE-Zeichen wird die Konformität mit den folgenden EU-Richtlinien bestätigt:

(1) Richtlinie 2004/108/EG über die elektromagnetische Verträglichkeit (EMC),

(2) Richtlinie 2006/95/EG über die Sicherheit von elektrischen Betriebsmitteln (LVD),

(3) Richtlinie 2009/125/EG über die umweltgerechte Gestaltung energieverbrauchsrelevanter Produkte (ErP) und

(4) Richtlinie 1999/5/EG über Funkanlagen und Telekommunikationseinrichtungen (R&TTE) festgelegt sind.

[1] Ein Android-Image mit Root-Zugriff ist auf Anfrage verfügbar. Das NS02A/NS02E unterstützt keine Google Play Dienste, dies betrifft auch den Google Play Store. Das vorinstallierte Betriebssystem Android 5.1.1 wird mit dem "Security Patch Level" vom 01.04.2016 ausgeliefert. Zukünftige Updates sind nicht geplant.

[2] NS02E kann nach dem Standard IEEE 802.3at entweder über ein PoE-Switch oder einen PoE-Injector mit Strom versorgt werden. Gleichzeitig ist die Versorgung über ein optionales externes Netzteil möglich. Bitte beachten Sie, dass Shuttle ein passendes Netzteil nicht als Zubehör anbietet. Falls der Betrieb über das Netzteil erfolgen soll, dann verwenden Sie bitte entweder die Produktvariante NS02A (ohne PoE-Funktion) oder besorgen Sie sich ein passendes Netzteil im Fachhandel mit folgenden Ausgangsdaten: 12 V DC, mindestens 2A bzw. 20W, DC-Stecker: 5,5/2,5 mm (Außen/Innen-Durchmesser)





Hochladen einer Anleitung:

Besitzen Sie eine Bedienungsanleitung für SHUTTLE XPC nano NS02A A53- RK3368 2GB/16GB Android 5.1.1. in elektronischer Form? Schicken Sie sie uns bitte und helfen Sie, unsere Handbuch-Bibliothek auszubauen. Vielen Dank auch im Namen der übrigen Benutzer.

Für die Hochladen der Anleitung muss überprüft werden, dass Sie kein Roboter sind. Danach erscheint der Schaltfläche "Link Speichern" oder "Hochladen der Datei".
PDF Bedienungsanleitung hochladen DOC Bedienungsanleitung hochladen
Hier geben sie den Link ein zur Bedienung dieses Produkts:





ODER

Hier geben Sie die Datei ein mit der Anleitung zur Bedienung dieses Produkts:
(60MB max; Erlaubte Formate: pdf, docx, jpg)

0%


Technische Parameter:

SHUTTLE XPC nano NS02A A53- RK3368 2GB/16GB Android 5.1.1.

Gehäuse

Mini-PC Gehäuse65W AC-DC Netzteil

Prozessor

Rockchip RK3368 Prozessor

1,50 GHz, Keine Angabe Cache

Arbeitsspeicher

2 GB DDR3L - 1066 MHz RAM SO-DIMM

maximal erweiterbar auf 2 GB DDR3L-RAM

1 Steckplatz gesamt, davon 0 frei

Grafik

PowerVR SGX6110 Grafik (Shared RAM)

HDMI

Festplatten

16 GB SSD

1x M.2 SSD

1x SATA3 für 2.5" Festplatte

Laufwerke

Dieses Gerät verfügt über kein optisches Laufwerk.

Passende Laufwerke und Brenner finden Sie als Zubehör an diesem Artikel.

Floppy/Card Reader

nein / ja

Schnittstellen

Anschlüsse Vorderseite

2x USB 2.0

SD Cardreader (unterstützt SD, SDHC, SDXC)

Ein/Aus-Button

Betriebsanzeige-LED (Blau)

Festplatten-LED (Orange)

Anschlüsse Rückseite

HDMI 2.0 unterstützt 2160p/60Hz

USB 2.0

Gigabit LAN (RJ45) - NS02E unterstützt PoE

Audio Line-Ausgang / Kopfhörer-Anschluss, 3,5 mm Buchse

DC-Eingang für externes Netzteil

Kommunikation

10/100/1000 MBit/s Gigabit Ethernet LAN

Wireless LAN 802.11 n (abwärtskompatibel zu b/g)

Bluetooth 4.0

Sound

7.1 Kanal über Mini-HDMI und Mini-DP

Maus

nicht im Lieferumfang

Tastatur

nicht im Lieferumfang

Betriebssystem

Android

Zubehör

VESA-Halterung

VESA-Halterungs-Set aus Metall mit Schrauben

Unterstützt 75x75 und 100x100 mm

Mitgeliefertes Zubehör

Installationsanleitung

VESA-Halterung mit Schrauben

Gummifüße

NS02Awird über das mitgelieferte 12V/24W-Netzteil am DC-Anschluss mit Strom versorgt.

Abmessungen (B x H x T)

141 x 29 x 141 mm

Gewicht

0,4 kg

Herstellergarantie/-service

1 Jahr Herstellergarantie (Bring-In)
