SHUTTLE XPC slim DS77U7 i7-7500U 0GB 0GB ohne Windows
Lüfterloser 1,3 Liter PC mit Kaby Lake-U Prozessor im Industrie-Design
Das DS77U7 ist ein schlanker, lüfterloser Barebone-PC in einem robusten Metallgehäuse mit universellen Anschlussmöglichkeiten: zweimal HDMI, DisplayPort, zweimal Intel-Netzwerk, USB 3.0/2.0, serielle Ports, Audio, Cardreader und integriertes WLAN. Sehr einfach gelingt die Installation der Komponenten - zwei Speichermodule, ein 2,5"-Laufwerk und eine M.2-2280 SSD finden hinter den praktischen Abdeckungen Platz. Der aufgelötete Intel "Kaby Lake-U" Dual-Core-Prozessor mit integrierter Grafikfunktion bietet genügend Performance für die Wiedergabe von Inhalten in 4K-Auflösung. Dank komplett passiver Kühlung ist das System praktisch wartungsfrei, für den 24/7-Dauerbetrieb geeignet und außerdem sehr sparsam. Es ist ideal einsetzbar für professionelle Anwendungen wie Digital Signage, POS, Steuerung, Office oder als Media-PC.
Hochauflösender DisplayPort
Der DisplayPort-Anschluss ermöglicht die Verbindung mit hochauflösenden digitalen Bildschirmen. Neben Bildsignalen wird über das DisplayPort-Kabel auch Ton in exzellenter Qualität übertragen.
HDMI-Schnittstelle
Kabelgewirr ade! Moderne Flachbildfernseher und große TFT-Bildschirme können mit nur einem dünnen Kabel an diesen Mini-PC angeschlossen werden. Oft wird auch zugleich der Ton in brillianter Qualität über das HDMI-Kabel übertragen.
Multiformat-Card-Reader
Endlich entfällt das ständige Suchen des Datenkabels Ihrer Digitalkamera. Speicherkarte ganz einfach einstecken, schon haben Sie Zugriff auf alle gespeicherten Fotos und Videos.
Zweifache Netzwerkanbindung
Gleich zwei Gigabit-Netzwerkcontroller gewährleisten bei diesem Modell per Load-Balancing höchste Datenübertragungsraten oder per Failover-Funktion maximale Erreichbarkeit.
Die derzeit schnellste Verbindung für externe Peripherie
Die USB-3.0-Schnittstellen dieses Modells erlauben Übertragungsgeschwindigkeiten von bis zu 5 Gbit/s (625 MB/s). Damit können externe Erweiterungen, wie zum Beispiel USB-Festplatten mit annähernd der gleichen Geschwindigkeit wie ihre internen Artgenossen angeschlossen werden. Bei USB 3.0 bleibt die Abwärtskompatibilität erhalten - auch Geräte früherer USB-Generationen können verwendet werden.
Zeitersparnis durch vormontierte Kabel
Die wichtigsten Strom- und Datenkabel sind bereits vorverlegt und müssen nur noch in die entsprechenden Bauteile eingesteckt werden. Das spart wertvolle Zeit beim Zusammenbau.
Intel Chipset inside
Setzen Sie auf die zuverlässigen Chipsätze vom weltgrößten Chiphersteller. Chipsätze von Intel haben sich über Jahre bewährt, sind von der Fachpresse ausgezeichnet und bieten eine größtmögliche Kompatibilität.
Diebstahlgeschützt
Die Absicherung per Kensington-Lock dient dem Diebstahlschutz. Wie bei vielen Notebooks kann auch dieser Mini-PC so zuverlässig gesichert werden. Damit Sie auch lange Freude an Ihrem Shuttle Produkt haben.
Setzen Sie auf SSD
Hier kann ein stromsparendes "Solid State Drive" zum Einsatz kommen. Diese Laufwerkstechnologie verspricht äußerst geringe Zugriffszeiten, höchste Datenübertragungsraten und einen deutlich verminderten Stromverbrauch gegenüber konventionellen Festplatten. SSDs haben keinerlei mechanische Bauteile, verschleißend daher weniger und weisen somit eine höhere Lebensdauer aus.
Nur 2,5" HDDs
Ein extrem kompaktes PC-Gehäuse bietet weniger Platz für Laufwerke, daher nutzt dieser Mini-PC schlanke 2,5-Zoll-Festplatten. Vorteil: geringeres Betriebsgeräusch, weniger Wärmeentwicklung und reduzierter Stromverbrauch. Kleine Festplatten in einem kleinen Gehäuse müssen jedoch nicht weniger Speicherplatz bedeuten. Moderne 2,5" HDDs stehen ihren großen 3,5-Zoll-Brüdern in nichts nach.
Lüfterloses externes Netzteil
Ein leistungsstarkes, externes Netzteil versorgt den Shuttle Mini-PC mit Energie. Es arbeitet völlig lüfterlos und geräuschfrei.
Optimale Luftstromführung
Die warme Luft wird wird durch durchdacht angeordnete Bauteile aus dem Gehäuse transportiert. Im Luftstrom werden gleich viele Komponenten mitgekühlt. Auf diese Weise kann sich zu keiner Zeit ein Wärmestau bilden, der die Stabilität beeinflussen könnte.
Verbindungen ohne lästiges Kabel
Per WLAN werden Daten völlig kabellos übertragen. In der Nähe eines Access-Points/Hotspots kann so ganz leicht auf das Internet zugegriffen oder Ressourcen (wie z.B. Drucker) im lokalen Netzwerk verwendet werden.
Lüfterlos und flüsterleise
Der Verzicht auf jegliche Lüfter macht diesen PC besonders leise. Durch den Wegfall dieser mechanischen Bauteile wurde auch die Anzahl der Verschleißteile reduziert, was das Gerät langlebiger und ausfallsicherer macht.
Geringer Energieverbrauch
Sparsamkeit ist eine Tugend. In puncto Stromverbrauch zeigt sich dieser Mini-PC von seiner vorbildlichen Seite. Das ist nicht nur gut für die Umwelt, sondern auch für Ihren Geldbeutel.
Lüfterlos und leise
Passive Kühlung, keine Lüftergeräusche
Ideal für geräuschsensible Umgebungen
Weniger Verunreinigungen durch Staub - dadurch praktisch wartungsfrei
Geringer Stromverbrauch
Verlustleistung im Leerlauf unter Windows 10: nur ca. 7-8 W
24/7 Dauerbetrieb
Dieses Gerät ist offiziell für den 24-Stunden-Dauerbetrieb (24/7) freigegeben.
Voraussetzungen:
- Freie Luftzirkulation in der Umgebung des PCs
- Frei zugängliche Lüftungslöcher am Gerät.
- Falls eine Festplatte eingebaut wird, so muss diese vom Hersteller ebenfalls für den 24/7-Betrieb zugelassen worden sein.

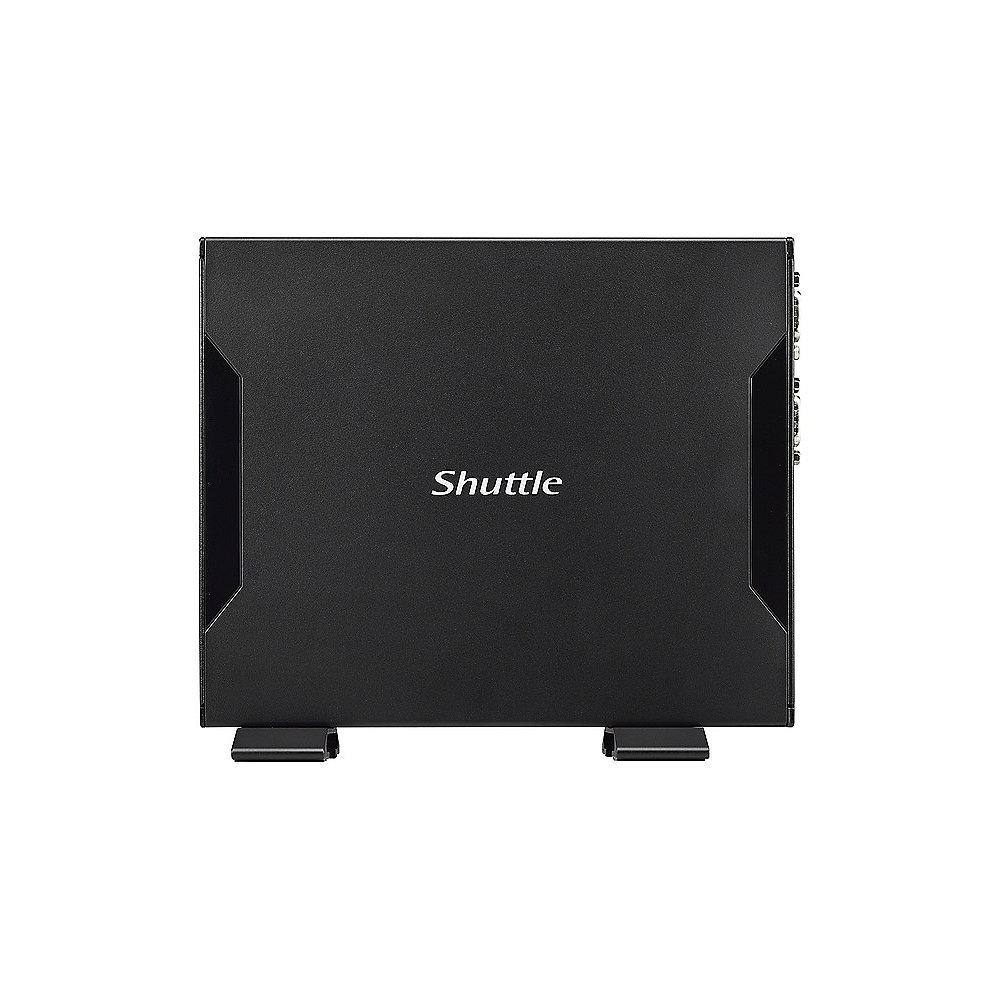

Gehäuse
-
Slim-PC (Nettop) mit schwarzem Stahlgehäuse
-
Ohne Lüfter, komplett mit passiver Kühlung
-

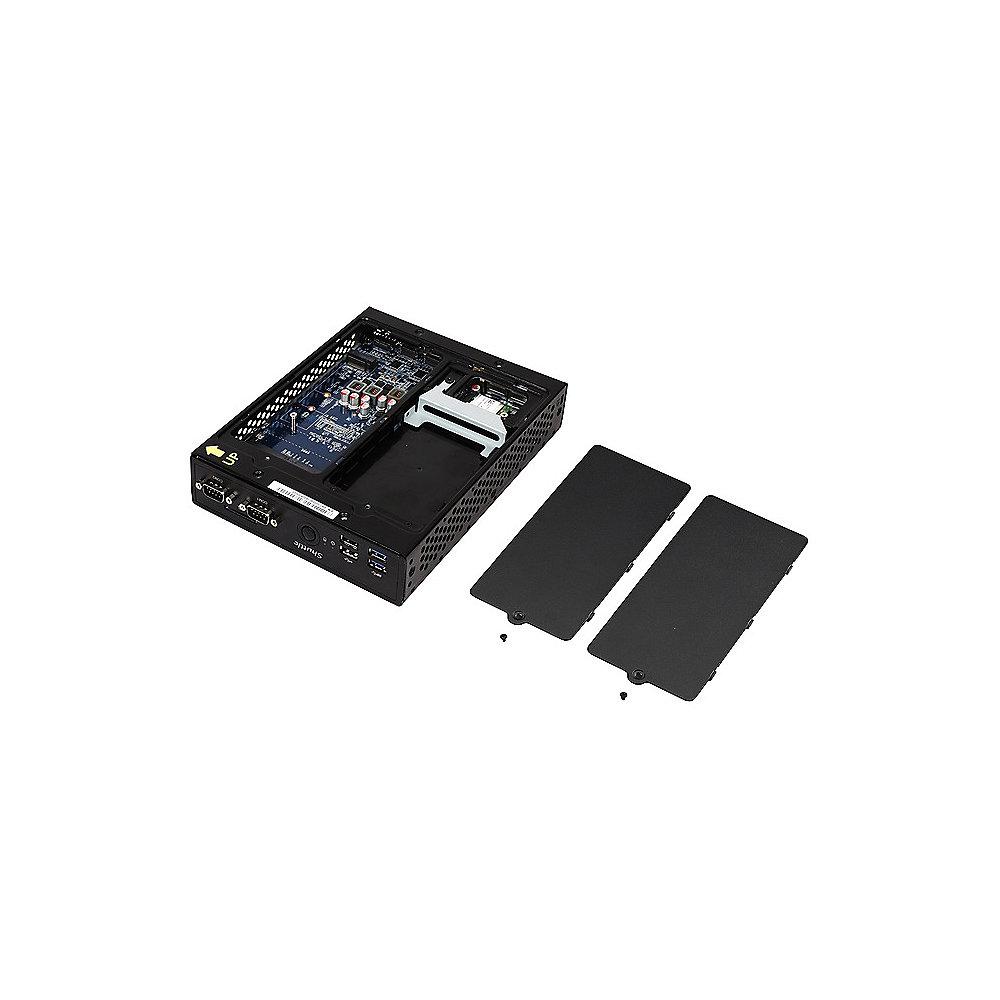

Die Einbauschächte für Speicher, 2,5"-Laufwerk und M.2-Karten
-
befinden sich leicht zugänglich hinter zwei Abdeckplatten
-
Abmessungen: 20 x 16,5 x 3,95 cm (LBH) = 1,3 Liter
-
Gewicht: 1,43 kg netto und 2,13 kg brutto
-
Zwei Öffnungen für Kensington Lock und zahlreiche
-
M3-Gewindeöffnungen an beiden Gehäuseseiten.
Betriebsposition:
1) Vertikal: das Gerät wird üblicherweise aufrecht stehend mit Hilfe des mitgelieferten Standfußes betrieben (DisplayPort-Anschluss nach oben).
2) VESA-Halterung: Verwenden Sie die mitgelieferte VESA-Halterung, um das Gerät z.B. hinter einen passenden Monitor zu installieren.
Hinweis: der Betrieb in waagerechter Position ist aus thermischer Sicht zulässig, jedoch sind keine Gummi-Standfüße an dem Gerät vorhanden. Die maximale Betriebstemperatur beträgt dann 35 °C.
Betriebssystem
Prozessor
-
Modell: Intel Core i7-7500U (ULV)
-
System-on-a-chip Architektur (SoC) - kein Chipsatz erforderlich
-
BGA1356-Gehäuse - direkt auf das Mainboard gelötet
-
Codename: Kaby Lake-U (7te Generation Intel Core)
-
Kerne / Threads: 2 / 4
-
Taktrate: 2,7-3,5 GHz
-
L1/L2/L3-Cache: 128 kB / 512 kB / 4096 kB
-
Speichercontroller: DDR4-2133 Dual Channel (1,2 V)
-
Verlustleistung (TDP): max. 15 W
-
Herstellungsprozess: 14 nm
-
Maximale Tjunction-Temperatur: 100 °C
-
Unterstützt Hyper-Threading (HT), 64- Bit, VT-x (EPT), VT-d, Enhanced SpeedStep, NX-Bit, AES-NI, SSE 4.1/4.2
-
Integrierte Grafikfunktion im Prozessor
Integrierte Grafik
-
Intel HD Graphics 620
-
Taktfrequenz der Grafik: 300-1050 MHz
-
Ausführungseinheiten (EUs): 24
-
Drei digitale Audio/Video-Anschlüsse unterstützen drei unabhängige Displays
-
Unterstützt Ultra HD / 4K Auflösung mit 3840 x 2160 Pixeln
-
1) DisplayPort 1.2 [2] unterstützt Ultra HD @ 60 Hz
-
2) 2x HDMI 1.4b unterstützt Ultra HD @ 30 Hz
-
Hinweis: der DisplayPort-Ausgang von DS77U7 unterstützt kein Audio-Signal

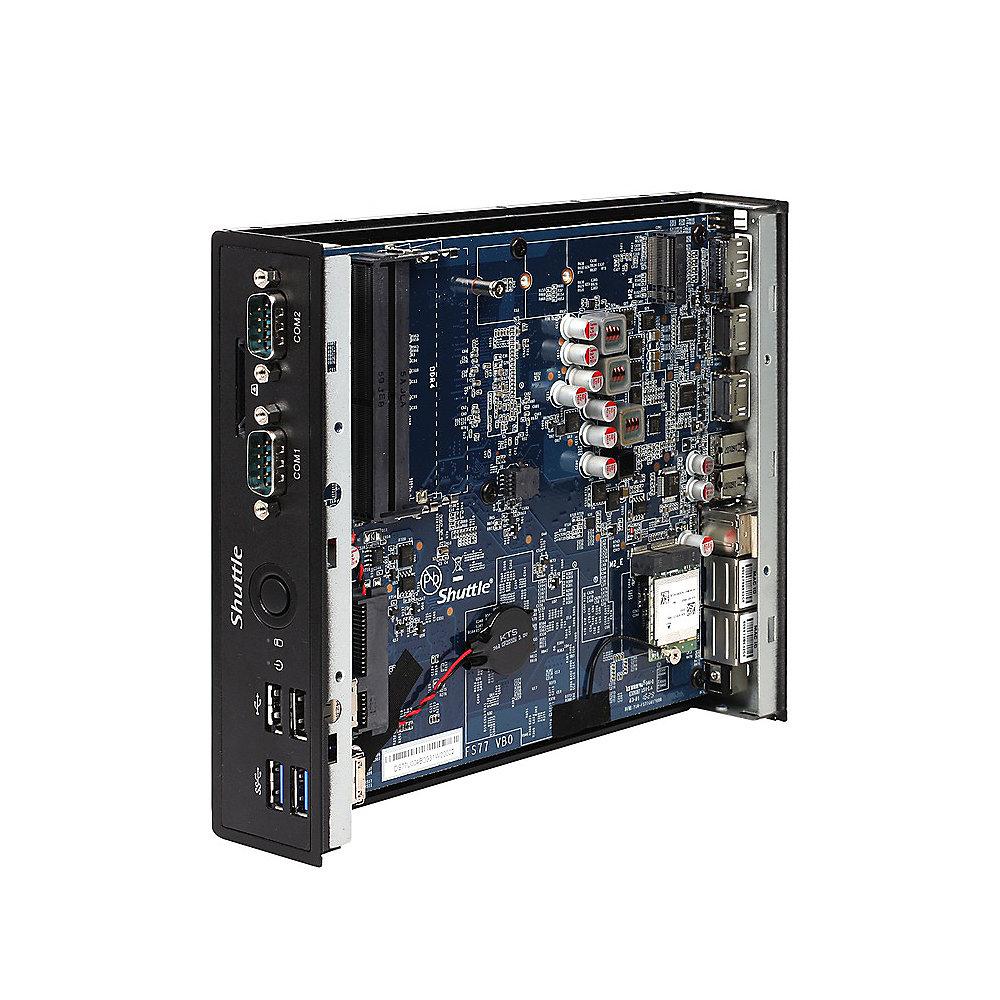

Mainboard / BIOS
-
Shuttle Mainboard FS77
-
Hochwertige Feststoff-Kondensatoren (Solid Capacitors)
-
Unterstützt Neustart nach Stromausfall (resume after power failure) [6]
-
Unterstützt Wake on LAN (WOL)
-
Unterstützt Einschalten über Uhrzeit (power on by RTC Alarm)
-
Unterstützt Booten von M.2-SSD-Karten, USB-Geräten und SD-Cardreader
-
AMI BIOS im 8 MByte EEPROM mit SPI Interface
-
Unterstützt Hardware-Überwachung und Watchdog-Funktion
-
Unterstützt das Unified Extensible Firmware Interface (UEFI)
-
Unterstützt Firmware-TPM (fTPM) Version 2.0
Netzteil
-
Externes 65 W Netzteil (lüfterlos)
-
Eingang: 100-240 V AC, 50/60 Hz, max. 1,6 A
-
Ausgang: 19 V DC, max. 3,42 A, max. 65 W
DC-Eingang
-
DC-Stecker: 5,5 / 2,5 mm (Außen/Innen-Durchmesser)
-
Der DC-Eingang des Computers unterstützt eine
-
externe Spannungsversorgung mit 12V±5% und 19V±5%.
Speicher-Unterstützung
-
2x SO-DIMM-Steckplatz mit 260 Pins
-
Unterstützt DDR4-2133 (PC4-17000) SDRAM mit 1,2 V
-
Unterstützt Dual-Channel-Modus
-
Unterstützt maximal 16 GB pro Steckplatz
-
Gesamtkapazität maximal 32 GB
-
Unterstützt unbuffered DIMM-Module (kein ECC oder registered)
2,5" Laufwerksschacht mit SATA-Anschluss
-
Unterstützt eine Serial ATA Festplatte
-
oder ein SATA-SSD-Laufwerk im 6,35 cm / 2,5"-Format
-
Laufwerkshöhe max. 12,5 mm
-
Unterstützt Serial-ATA III, 6 Gb/s (600 MB/s) Datentransferrate
-
Unterstützt das Unified Extensible Firmware Interface (UEFI)
-
Hinweis: ein SATA-Kabel ist nicht erforderlich
M.2-Steckplatz für SSDs
-
Der M.2 2280 BM Steckplatz bietet folgende Schnittstellen:
-
- PCI-Express Gen. 3.0 x4 mit bis zu 32 Gbit/s Datenübertragungsgeschwindigkeit
-
- SATA v3.0 (max. 6 Gbit/s)
-
Verwendete M.2-Steckkarten müssen 22 mm breit sein
-
und können eine Länge von 42, 60 oder 80 mm (Typ 2242, 2260, 2280) haben.
-
Unterstützt M.2 SATA SSDs (mit B M-Key) und M.2 PCIe SSDs (mit M-Key)
Cardreader
-
Integrierter SD Cardreader zum Auslesen und Beschreiben
-
von SD, SDHC und SDXC Flash-Speicherkarten
-
Unterstützt Booten von SD-Karte.
Soundfunktion
-
Audio Realtek® ALC 662 High-Definition Audio
-
Zwei analoge 3,5 mm Audio-Anschlüsse auf der Rückseite:
-
1) 2-Kanal Line-out (Kopfhörer)
-
2) Mikrofon-Eingang
-
Digitale Multikanal-Audio-Ausgabe über HDMI
Dual Gigabit Netzwerk
-
Zwei RJ45 Netzwerkanschlüssen
-
Verwendete Netzwerkchips:
-
1) Intel i211 Ethernet Controller mit MAC, PHY und PCIe-Schnittstelle
-
2) Intel i219LM PHY verbunden mit dem MAC des Prozessors
-
Unterstützt 10 / 100 / 1.000 MBit/s Datentransferrate
-
Unterstützt WAKE ON LAN (WOL)
-
Unterstützt das Booten vom Netzwork via Preboot eXecution Environment (PXE)
-
Unterstützt den Teaming-Modus [3]
Funknetzwerk (WLAN)
-
Eingebaute M.2-2230-A/E WLAN-Karte und interner Antenne
-
Single-Chip 1T1R WLAN Controller Realtek RTL8188EE
-
Unterstützt IEEE 802.11b/g/n, max. 150 Mbps Up-/Downstream
-
Sicherheit: WPA/WPA2(-PSK), WEP 64/128 Bit, IEEE 802.11x/i

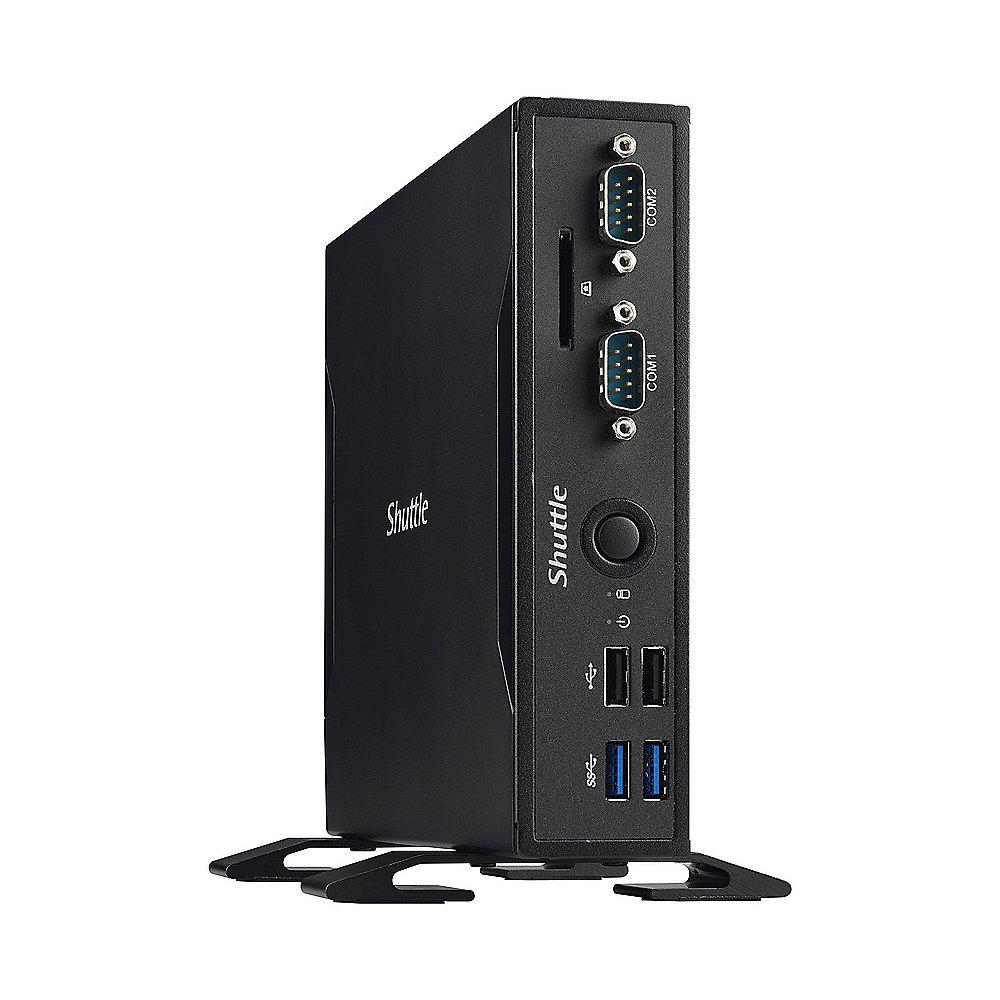

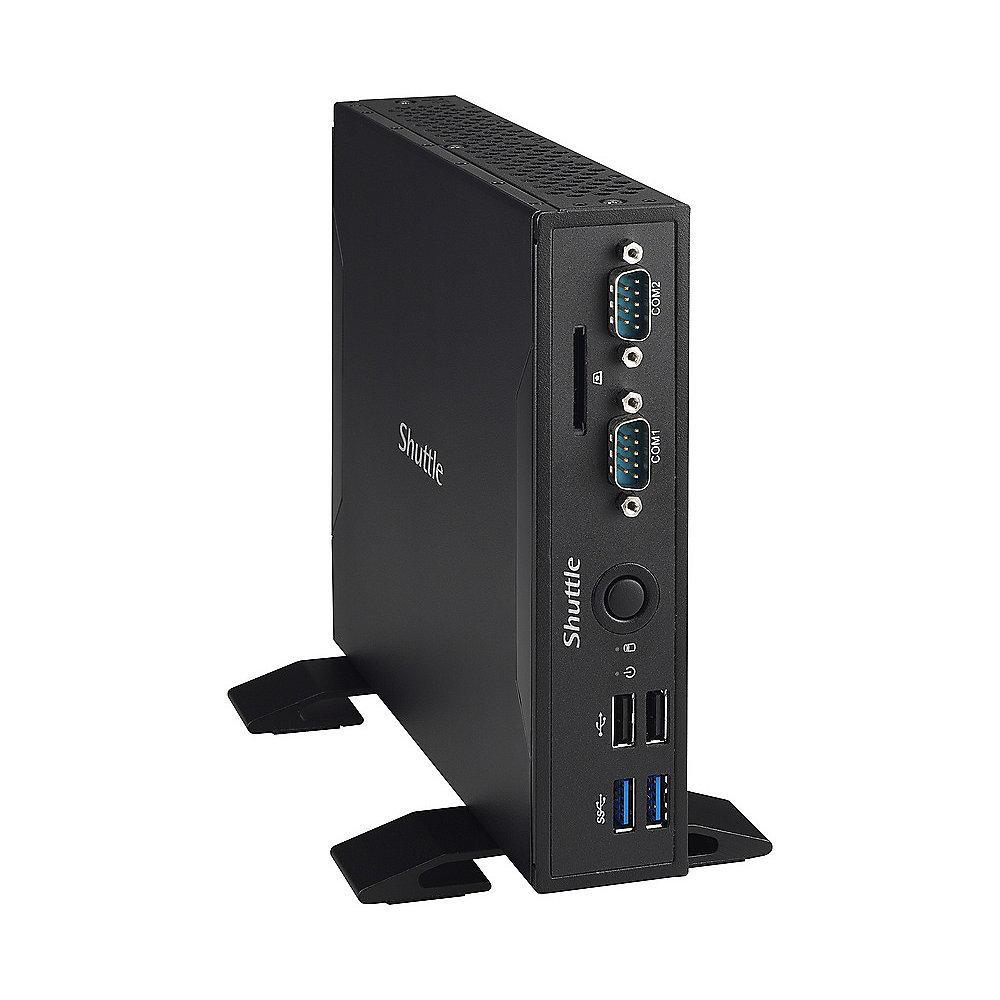

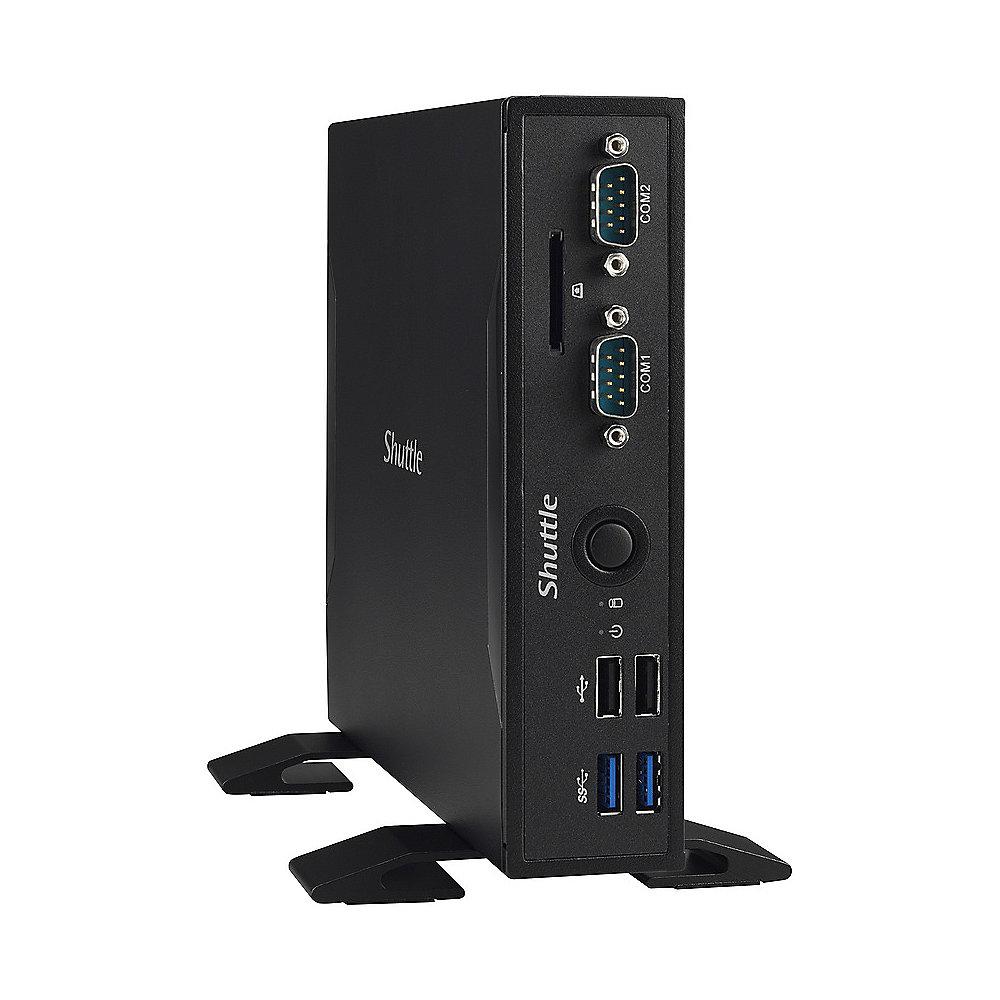

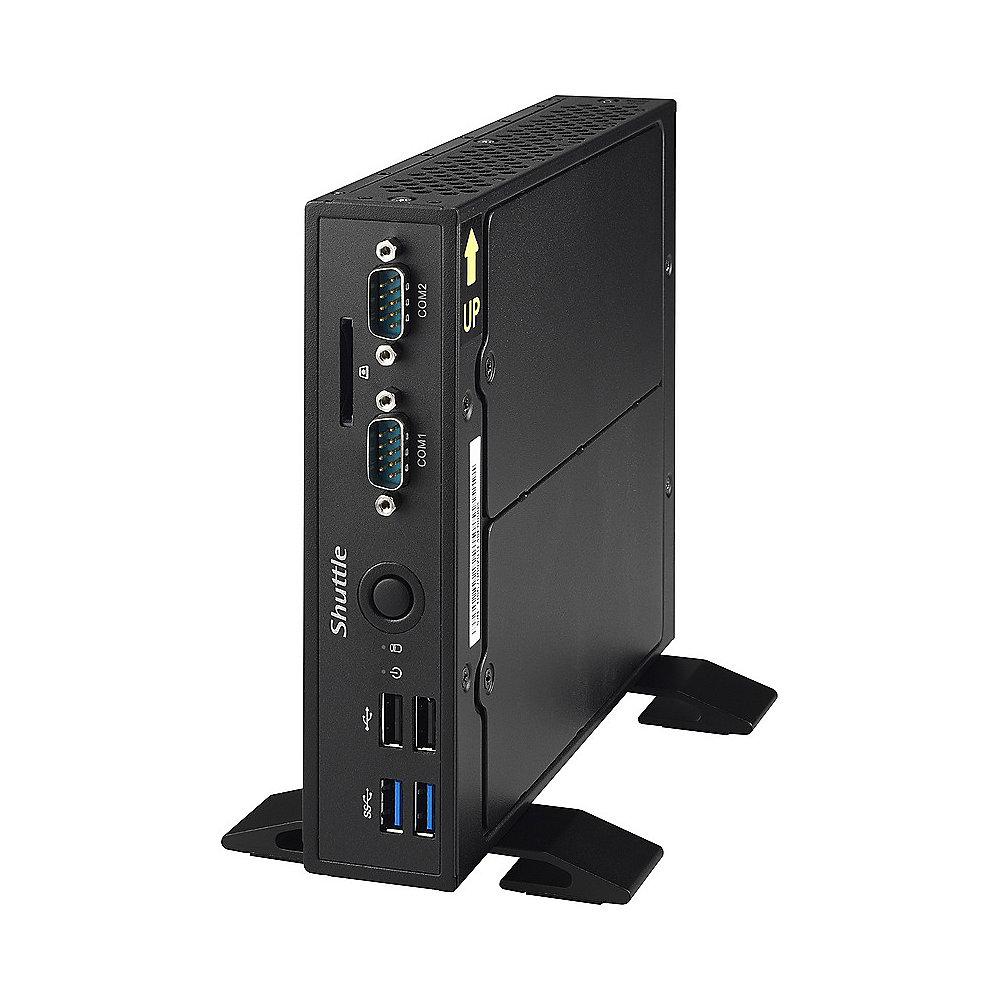

Anschlüsse Vorderseite
-
2x USB 3.0
-
2x USB 2.0
-
2x RS232 serielle Ports (5V / 12V, 1x umschaltbar auf RS422 / RS485) [1]
-
abgedeckt mit schwarzen Plastikkappen
-
SD Cardreader (unterstützt SD, SDHC, SDXC)
-
Ein/Aus-Button
-
Betriebsanzeige-LED (Blau)
-
Festplatten-LED (Gelb)

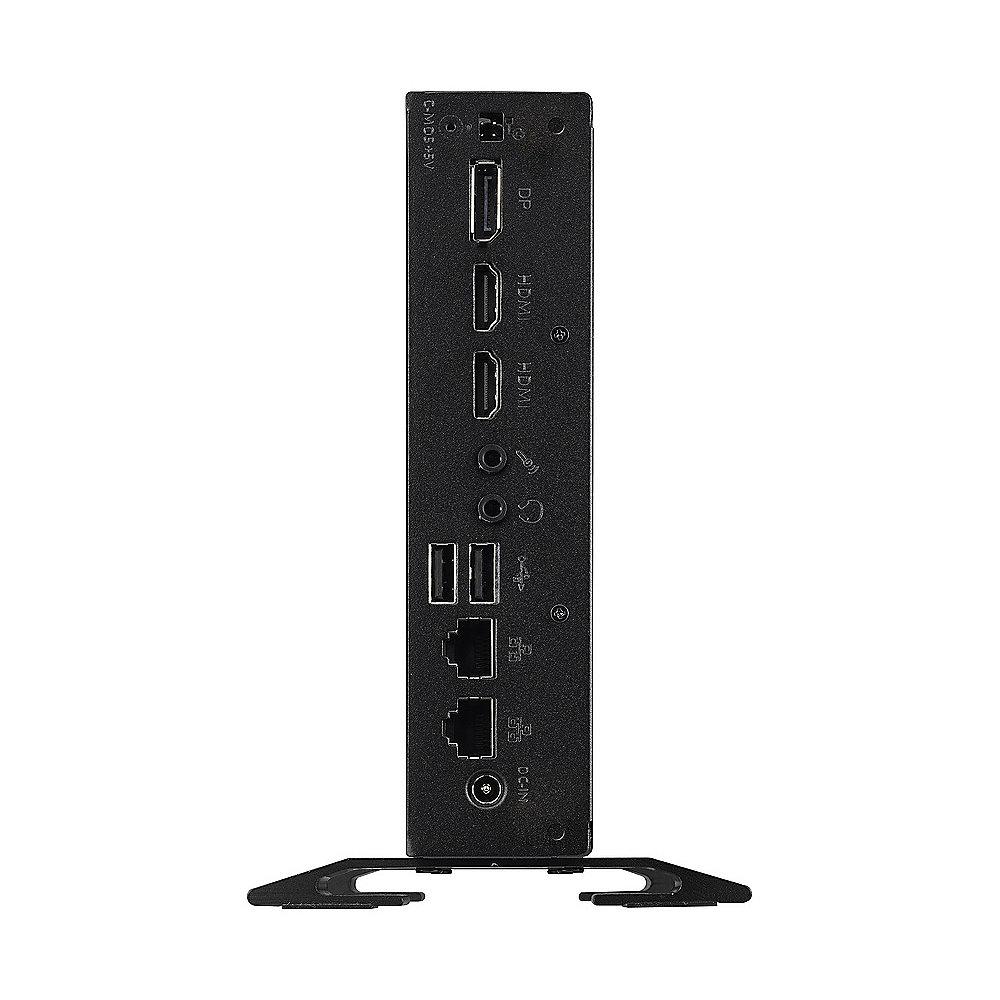

Anschlüsse Rückseite
-
DisplayPort 1.2 [2]
-
2x HDMI 1.4b
-
2x USB 2.0
-
2x Intel Gigabit LAN (RJ45)
-
Mikrofon-Eingang
-
Audio Line-out (Kopfhörer)
-
DC-Eingang für externes Netzteil
-
Vier-Pin-Anschluss "SW2" (2,54 mm Rastermaß) für Power-Button, Clear CMOS und 5 V DC [4]
Always-On-Jumper
Lieferumfang
-
Mehrsprachige Installationsanleitung
-
Zwei Standfüße aus Metall mit vier Schrauben M3 x 7
-
VESA-Halterung für 75/100mm-Standard (zwei Metallwinkel)
-
Vier Rändelschrauben M3 x 5 mm (verbindet VESA-Halter mit PC)
-
Vier Schrauben M4 x 10 mm (verbindet VESA-Halter mit externer Befestigung)
-
Halterung (zur Montage eines 2,5"-Laufwerks) mit zwei Schrauben M3 x 4 mm
-
Treiber-DVD für Windows 10 (64-Bit)
-
Externes Netzteil mit Netzanschlusskabel
Optionales Zubehör
Umgebungsparameter
-
Zulässiger Betriebstemperaturbereich: 0-40 °C [5]
-
Relative Luftfeuchtigkeit, nicht kondensierend: 10-90 %
Konformität und Zertifikate
-
EMI: FCC, CE, BSMI, C-Tick
-
Sicherheit: CB, BSMI, ETL
-
Weitere: RoHS, Energy Star, ErP
Dieses Gerät wird als informationstechnische Einrichtung (ITE) der Klasse B eingestuft und ist hauptsächlich für den Betrieb im Wohn- und Bürobereich vorgesehen. Durch das CE-Zeichen wird die Konformität mit den folgenden EU-Richtlinien bestätigt:
(1) Richtlinie 2004/108/EG über die elektromagnetische Verträglichkeit (EMC),
(2) Richtlinie 2006/95/EG über die Sicherheit von elektrischen Betriebsmitteln (LVD),
(3) Richtlinie 2009/125/EG über die umweltgerechte Gestaltung energieverbrauchsrelevanter Produkte (ErP) und
(4) Richtlinie 1999/5/EG über Funkanlagen und Telekommunikationseinrichtungen (R&TTE)
Hinweise:
[1] Jumper für COM-Port-Konfiguration:
Pin 9 der beiden COM-Ports ist ein multifunktionaler Anschluss. Mit dem Mainboard-Jumper JP1 lässt sich konfigurieren, ob Pin 9 als "Ring
Indicator" (RI) geschaltet ist oder eine externe Spannungsversorgung von
5 V bzw. 12 V bietet. Beide COM-Ports sind einzeln konfigurierbar.
Der Anschluss COM 1 kann im BIOS-Setup wahlweise auf RS232, RS422 oder RS485 eingestellt werden. COM 2 unterstützt nur den RS232-Modus.
[2] Einschränkungen des DisplayPorts
Aufgrund des verwendeten Chip-Designs basiert der DisplayPort-Anschluss der DS77-Serie auf der Embedded DisplayPort (eDP) Schnittstelle. Beachten Sie daher die folgenden Einschränkungen beim Anschließen der Monitore:
1) Der DisplayPort (DP) unterstützt keine Audio-Funktion. Verwenden Sie stattdessen den HDMI-Ausgang für Displays/TV-Geräte mit integrierten Lautsprechern.
2) Der Intel Collage Modus im Multi-Stream Transport (MST) Modus wird nicht unterstützt. Bitte verwenden Sie einen nativen 4K-Monitor. Ältere Monitore, die den Collage Modus verwenden, werden nicht unterstützt.
3) PASSIVE Adapterkabel können nicht verwendet werden (z.B. DP-zu-HDMI oder DP-zu-DVI). Bitte verwenden Sie eine Gerät mit nativem DisplayPort oder einen AKTIVEN Adapter.
4) HotPlug wird nicht unterstützt. Ein DisplayPort kann nicht im laufenden Betrieb angeschlossen werden. Damit ein Monitor über den DisplayPort erkannt wird muss das System neu gestartet werden..
Bemerkung: Falls drei Displays gleichzeitig angeschlossen werden, dann gibt der DisplayPort während des Bootvorgangs noch kein Bild aus. Ein Bild erscheint erst, nachdem das Betriebssystem den Grafiktreiber aktiviert hat.
[3] Teaming Modus
Mit der Teaming-Funktion lassen sich beide Netzwerk-Schnittstellen zu einem logischen Netzwerkadapter zusammenfassen, der somit eine Redundanz erlaubt. Der Vorteil davon ist, dass dadurch Load Balancing (Lastausgleich) und Failover (Ausfallsicherung) ermöglicht werden.
Treiber-Download: https://downloadcenter.intel.com/download/21642
[4] Vier-Pin-Anschluss auf der Rückseite
Dieser ermöglicht den Anschluss eines externen Einschalt-Buttons.
Außerdem wird eine 5 V DC-Spannung für externe Komponenten zur Verfügung gestellt und mit Hilfe eines Jumpers lässt sich der CMOS-Speicher löschen (Clear CMOS). Passendes Kabel verfügbar als optionales Zubehör CXP01.
[5] Achtung: für hohe Umgebungstemperaturen ab 35 °C wird empfohlen, SSDs statt Festplatten einzusetzen.
[6] Power on after power fail:
Im BIOS-Setup unter "Power Management Configuration" befindet sich die Funktion "Power-on after Power Fail", womit definiert wird wie der PC nach einem Stromausfall reagiert. Prinzipbedingt kann diese Funktion jedoch bei sehr kurzen Stromausfällen versagen, so dass das Shuttle XPC slim Barebone DS77U7 zusätzlich über eine reine Hardwarelösung verfügt. Entfernt man Jumper J9 (siehe Kurzanleitung), dann startet der PC unbedingt, sobald die Stromversorgung hergestellt wird.
